Doska prevodníka LVDS na EDP pre priemyselné LCD displeje

Mnoho priemyselných zariadení naďalej používa spoľahlivé grafické ovládače LVDS, zatiaľ čo novšie LCD panely čoraz viac využívajú rozhranie Embedded DisplayPort (eDP). Výmena celej riadiacej platformy je často nákladná a časovo náročná. TheDoska prevodníka LVDS na EDP pre priemyselné LCD displejeod SKY-TDM poskytuje efektívne riešenie migrácie konvertovaním štandardných video signálov LVDS na výstup eDP, čo umožňuje výrobcom OEM integrovať moderné LCD panely bez prepracovania ich existujúcej hardvérovej architektúry.

Táto kompaktná konvertorová doska, navrhnutá špeciálne pre priemyselné aplikácie, poskytuje stabilný prenos signálu, vynikajúcu kompatibilitu a dlhodobú spoľahlivosť pre automatizačné zariadenia, lekárske zariadenia, dopravné systémy, vstavané počítače a inteligentné terminály.

Modernizujte existujúci hardvér bez výmeny ovládača

Mnoho priemyselných produktov zostáva v prevádzke 10-15 rokov, zatiaľ čo technológia LCD sa vyvíja oveľa rýchlejšie. Keďže panely LVDS sú čoraz menej dostupné a displeje eDP sa stávajú priemyselným štandardom, výrobcovia čelia čoraz väčším výzvam v oblasti zdrojov.

Namiesto prepracovania kompletnej vstavanej platformy funguje doska prevodníka SKY-TDM ako inteligentný prepojovací most medzi vašim existujúcim ovládačom LVDS a najnovšími modulmi LCD eDP.

Tento prístup výrazne znižuje náklady na inžinierstvo, skracuje vývojové cykly a chráni vaše existujúce investície do hardvéru.

Či už ide o modernizáciu priemyselného zariadenia alebo o navrhovanie nového produktu na existujúcej procesorovej platforme, táto doska prevodníka poskytuje spoľahlivé a škálovateľné riešenie zobrazenia.

Vytvorené pre priemyselnú spoľahlivosť

Priemyselné prostredie vyžaduje od konvertorovej dosky oveľa viac ako len jednoduchú konverziu signálu. Aby sa zabezpečila spoľahlivá dlhodobá prevádzka, každá doska prevodníka je vybavená elektronickými súčiastkami priemyselnej kvality a má optimalizované usporiadanie dosky plošných spojov (Printed Circuit Board).

Technické hlavné body:

- Stabilný príjem diferenciálneho signálu LVDS

- Vysokorýchlostný výstup signálu eDP

- Optimalizované impedančné prispôsobenie

- Dizajn s nízkym EMI (elektromagnetické rušenie).

- Spoľahlivé sekvenovanie výkonu

- Komponenty priemyselnej kvality odolné voči teplote

- Kompaktný dizajn PCB (meria iba 50 × 50 mm)

- Nízka spotreba energie

- Vynikajúca dlhodobá stabilita

Tieto funkcie pomáhajú udržiavať vynikajúcu kvalitu obrazu počas nepretržitej prevádzky a zároveň minimalizujú problémy, ako je blikanie obrazovky, strata signálu alebo abnormality synchronizácie.

Flexibilná LCD kompatibilita

Rôzni výrobcovia LCD majú často rôzne parametre časovania, vývody konektorov a požiadavky na inicializáciu. Namiesto toho, aby sme ponúkali iba fixné štandardné riešenia, úzko spolupracujeme so zákazníkmi na poskytovaní profesionálnej technickej podpory pre prispôsobenú kompatibilitu LCD.

Medzi podporované služby prispôsobenia patria: konfigurácia rozlíšenia, optimalizácia časovania LCD, úprava parametrov panela eDP, programovanie EDID (Extended Display Identification Data), prispôsobenie firmvéru, optimalizácia ovládania podsvietenia, prispôsobenie konektorov, prispôsobenie káblov a pomoc pri mechanickej integrácii.

Táto vysoká úroveň flexibility umožňuje zákazníkom OEM jednoducho integrovať displeje od rôznych výrobcov panelov s minimálnymi nákladmi na prepracovanie hardvéru.

Typické aplikačné scenáre

Doska prevodníka LVDS na EDP pre priemyselné LCD displeje je široko integrovaná do rôznych oblastí vrátane: HMI pre priemyselnú automatizáciu, rozhrania CNC strojov, vstavané priemyselné počítače, lekárske diagnostické zariadenia, laboratórne prístroje, železničné riadiace systémy, ovládače digitálnych značiek, samoobslužné kiosky, inteligentné výrobné zariadenia, inteligentné dopravné systémy, systémy priemyselného videnia a prenosné testovacie zariadenia.

Vďaka kompaktným rozmerom je obzvlášť vhodný pre aplikácie, kde je inštalačný priestor obmedzený.

Technické špecifikácie

Vstupné rozhranie FI-XB30S LVDS

Vstupné rozhranie JST 2x15 pin LVDS

Výstupné rozhranie FFC-30Pin-0,5mm Pitch eDP

Výstupné rozhranie JST 2x10 pin eDP

Rozhranie CVILUX 6-pin 2,0 mm podsvietenia

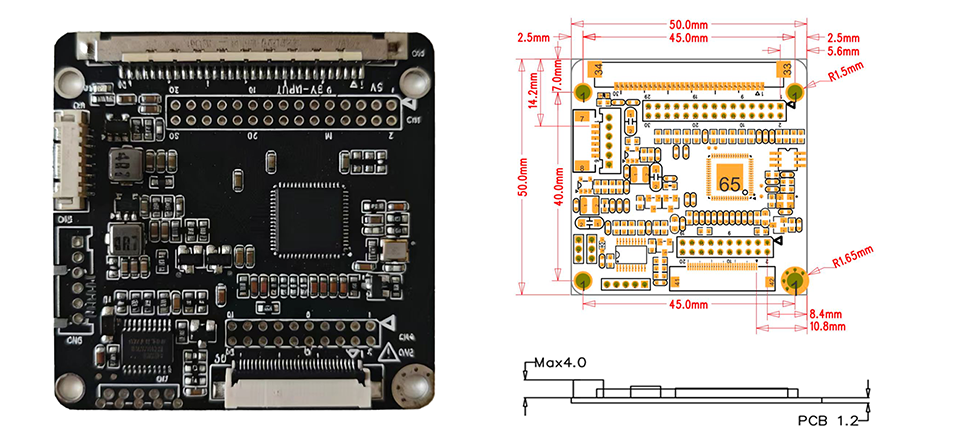

Rozmery

Prečo inovovať z LVDS na eDP LCD panely?

Zobrazovací priemysel neustále prechádza z rozhraní LVDS na eDP (Embedded DisplayPort). Tu je dôvod, prečo výrobcovia OEM prechádzajú:

Vyššia šírka pásma:eDP podporuje vyššie rozlíšenia a obnovovacie frekvencie v porovnaní s LVDS, čo umožňuje zobrazenie v rozlíšení 4K a s vysokou snímkovou frekvenciou, ktoré LVDS nedokáže zvládnuť.

Menej káblov:eDP používa menej signálových liniek ako LVDS, čím sa znižuje zložitosť vedenia vnútorných káblov a zlepšuje sa výkon EMI.

Nižšia spotreba energie:eDP pracuje pri nižšom napätí a obsahuje funkcie na úsporu energie, vďaka čomu je ideálny pre batériovo napájané a energeticky úsporné zariadenia.

Lepšia kvalita obrazu:eDP podporuje vyššiu farebnú hĺbku a pokročilé funkcie spracovania obrazu, ako je samoobnovovanie panela a variabilná obnovovacia frekvencia.

Budúca dostupnosť panela:Výrobcovia LCD čoraz viac vyraďujú panely LVDS v prospech eDP. Aktualizácia teraz zaisťuje dlhodobú dodávku panelov bez spoliehania sa na ukončené modely LVDS.

Zjednodušená integrácia:eDP používa štandardné konektory a jednoduchšiu kabeláž, čo znižuje čas montáže a potenciálne chyby pripojenia.

Pre výrobcov priemyselných zariadení predstavuje migrácia na panely eDP prostredníctvom našej dosky prevodníka praktickú cestu k modernej zobrazovacej technológii bez výmeny existujúcich ovládačov.

Spoločné migračné scenáre

Scenár 1: Starší ovládač s aktualizáciou panela eDP

Váš existujúci ovládač funguje perfektne, ale vydáva iba LVDS. Pôvodný panel LVDS je ukončený a dostupné sú iba náhrady eDP. Nainštalujte našu dosku prevodníka medzi ovládač LVDS a nový panel eDP --- nie sú potrebné žiadne zmeny firmvéru hlavného ovládača.

Scenár 2: Vývoj nového produktu s existujúcou procesorovou platformou

Vaša procesorová platforma podporuje výstup LVDS, ale ideálny LCD panel pre váš nový produkt používa eDP. Namiesto prepracovania celej základnej dosky použite našu dosku s prevodníkom na preklenutie medzery v rozhraní a zrýchlenie doby uvedenia na trh.

Scenár 3: Obstarávanie panelov z viacerých zdrojov

Ak chcete znížiť riziko dodávateľského reťazca, musíte kvalifikovať viacerých dodávateľov LCD panelov -- niektorí ponúkajú LVDS, iní eDP. S našou doskou prevodníka môžete štandardizovať na výstupe jedného ovládača (LVDS), pričom flexibilne získate ktorýkoľvek panel rozhrania.

Scenár 4: Poľná modernizácia nasadeného vybavenia

Vaša nainštalovaná základňa zariadení používa panely LVDS, ktoré je čoraz ťažšie získať. Naša doska prevodníka umožňuje servisným tímom nahradiť chybné panely LVDS dostupnými panelmi eDP počas údržby v teréne, čím sa predlžuje životnosť zariadenia bez nákladných aktualizácií ovládačov.

Prečo si vybrať NÁS?

Výber správneho dodávateľa je rovnako dôležitý ako výber správneho hardvéru. Na rozdiel od distribútorov, ktorí jednoducho dodávajú štandardné dosky, SKY-TDM poskytuje kompletnú inžiniersku spoluprácu počas celého vášho projektu.

Naše hlavné výhody

- Profesionálny výrobca dotykových displejov

- Rozsiahle skúsenosti s integráciou priemyselných displejov

- Vývoj firmvéru na mieru

- Zákazkové služby dizajnu káblov

- Testovanie kompatibility LCD

- ISO 9001Certifikácia systému manažérstva kvality

- ISO 13485Certifikácia systému manažérstva kvality zdravotníckych pomôcok

- IATF 16949Certifikácia systému manažérstva kvality automobilov

- Rýchle prototypovanie

- Stabilná dlhodobá dodávka

- Komplexná technická podpora pred a po výrobe

Náš inžiniersky tím úzko spolupracuje so zákazníkmi OEM s cieľom znížiť riziká vývoja a urýchliť uvedenie produktu na trh.

FAQ

Otázka 1: Môže doska prevodníka LVDS na EDP pre priemyselné LCD displeje podporovať akýkoľvek eDP LCD panel?

Odpoveď: Väčšina priemyselných eDP LCD môže byť podporovaná po konfigurácii firmvéru. Odporúčame vám poskytnúť číslo modelu vášho LCD na vyhodnotenie kompatibility.

Otázka 2: Je k dispozícii prispôsobenie firmvéru?

A: Áno. Parametre časovania, rozlíšenie, informácie EDID a inicializačné sekvencie je možné prispôsobiť.

Q3: Môžete dodať zodpovedajúce káble?

A: Absolútne. Vyrábame vlastné káble LVDS, káble eDP, káble FFC/FPC a kompletné káblové zväzky.

Otázka 4: Môžete pomôcť s migráciou zo zastaraného displeja LVDS?

A: Áno. Toto je jedna z najbežnejších aplikácií pre túto dosku prevodníka. Môžeme odporučiť kompatibilné náhradné LCD a podľa toho nakonfigurovať prevodník.

Q5: Je prevodník vhodný na nepretržitú priemyselnú prevádzku?

A: Áno. Doska je navrhnutá s použitím priemyselných komponentov určených na dlhodobú nepretržitú prevádzku.

Q6: Podporujete objednávky malých prototypov?

A: Áno. Inžinierske vzorky sú k dispozícii pred hromadnou výrobou.

Q7: Ako dlho je dostupnosť produktu?

Odpoveď: Priemyselné projekty si často vyžadujú dlhé cykly životnosti produktu. Podporujeme dlhodobú správu dodávok a životného cyklu pre zákazníkov OEM.

Otázka 8: Podporuje doska jednokanálový aj dvojkanálový vstup LVDS?

A: Áno. Doska podporuje jednokanálové (1-prúdové) aj dvojkanálové (2-prúdové) konfigurácie vstupu LVDS. Príslušná konfigurácia sa nastaví počas prispôsobenia firmvéru na základe vašich špecifických požiadaviek na ovládač a panel.

Otázka 9: Aké maximálne rozlíšenie podporuje táto doska prevodníka?

A: Doska podporuje rozlíšenia až1920 × 1080 pri 60 Hzpre jednokanálový vstup LVDS a až2560 × 1440 pri 60 Hzpre dvojkanálový vstup LVDS v závislosti od špecifikácií panela a kvality kábla. V prípade panelov s vyšším rozlíšením kontaktujte náš technický tím, ktorý vám poskytne posúdenie kompatibility.
