Priemyselné zariadenia často vyžadujú rôzne video rozhrania v závislosti od hardvérovej platformy zákazníka. Tradičné riadiace dosky LCD zvyčajne podporujú iba jedno rozhranie panela, čo núti inžinierov prepracovať hardvér alebo zakúpiť viacero riadiacich dosiek pre rôzne projekty.

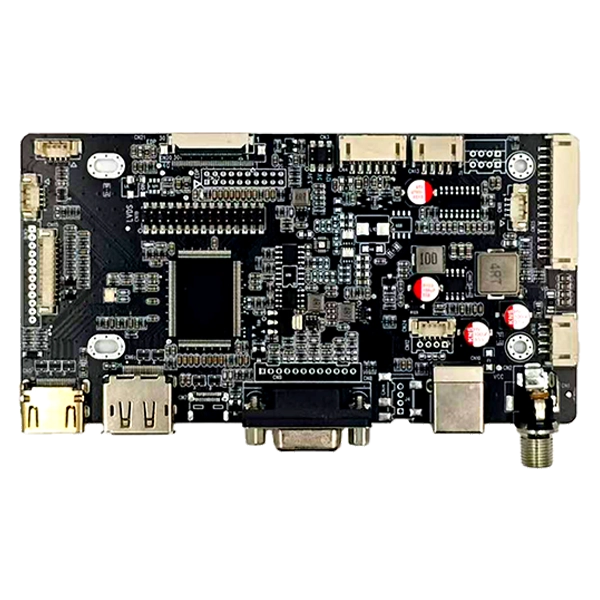

SKY-TDMHDMI a DP a VGA a typ C do LVDS EDP Interface AD Boardeliminuje tieto obmedzenia integráciouHDMI, DisplayPort, VGA a USB Type-Cvideo vstupy spolu sLVDS a eDPzobrazenie výstupov na jednej priemyselnej doske plošných spojov.
Či už vyvíjate nové HMI, modernizujete staršie zariadenia alebo integrujete vstavaný displej do priemyselných strojov, jedna riadiaca doska podporuje viacero konfigurácií LCD a zároveň znižuje čas potrebný na inžiniering, náklady na inventár a zložitosť produktu.
Doska, navrhnutá pre dlhodobé priemyselné aplikácie, poskytuje stabilnú kvalitu obrazu, flexibilné možnosti napájania a komplexné periférne rozhrania pre výrobcov OEM zariadení a systémových integrátorov.

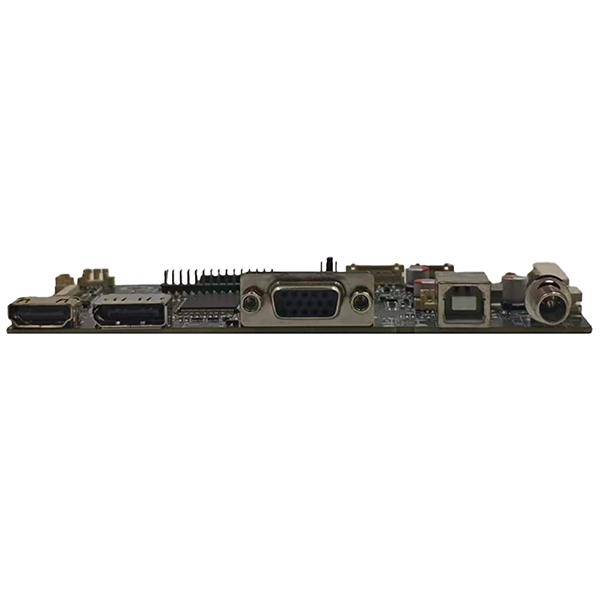

Toto rozhranie AD Board integruje viacero možností vstupu a je plne kompatibilné s dnešnými najbežnejšími zdrojmi videa:HDMI, DisplayPort (DP), VGA a USB Type-C (DP Alt Mode). To umožňuje zákazníkom bezproblémovo prepínať medzi rôznymi hostiteľskými platformami bez potreby ďalších konvertorových dosiek.

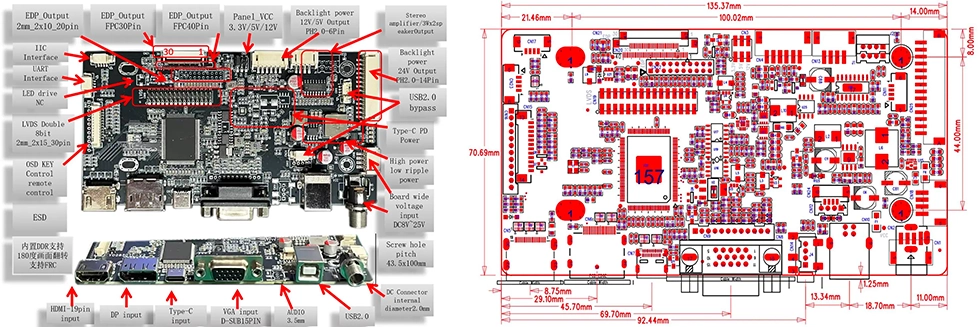

Táto doska AD Board s rozhraním HDMI a DP a VGA a typ C do LVDS EDP je plne kompatibilná s oboma štandardnými štandardmi rozhrania LCD. Dostupné možnosti výstupu displeja zahŕňajú dvojkanálový 8-bitový LVDS, 20-kolíkový eDP, 30-kolíkový eDP FPC a 40-kolíkový eDP FPC. Ideálne sa hodí pre širokú škálu priemyselných TFT LCD modulov, od 7-palcových obrazoviek až po veľkoformátové displeje.
Na rozdiel od spotrebiteľských zobrazovacích dosiek je táto doska HDMI a DP a VGA a Type-C To LVDS EDP Interface AD Board špeciálne navrhnutá pre náročné priemyselné aplikácie s vysokou špecifikáciou. Medzi jeho základné hardvérové funkcie patrí široké vstupné DC napätie (8V-25V), dizajn priemyselného výkonu s nízkym zvlnením, vylepšená ochrana pred elektrostatickým výbojom (ESD) a použitie komponentov priemyselnej kvality na zabezpečenie dlhodobej stabilnej prevádzky. Je obzvlášť vhodný pre zložité prostredia, ako sú vonkajšie prostredie a podmienky s vysokou teplotou, pričom zaručuje stálu stabilitu zobrazenia.
Táto doska AD Board s rozhraním HDMI a DP a VGA a typ C do LVDS EDP je široko používaná v priemyselných produktoch pracujúcich v zložitých prostrediach. Typické aplikačné scenáre zahŕňajú priemyselné terminály HMI, dotykové monitory s otvoreným rámom, rozhrania CNC strojov, lekárske diagnostické zariadenia a systémy strojového videnia.
Každý výstavný projekt je jedinečný. Poskytujeme komplexné služby technickej podpory vrátane overenia kompatibility LCD panelov, optimalizácie firmvéru, úpravy EDID (Extended Display Identification Data), ladenia parametrov podsvietenia, vlastného návrhu káblov LVDS a eDP a tlače loga PCB. Či už váš projekt vyžaduje štandardnú riadiacu dosku alebo plne prispôsobené riešenie, SKY-TDM poskytuje profesionálnu inžiniersku podporu v každej fáze životného cyklu produktu.
| Položka | Špecifikácia |
| Video vstup | HDMI, DisplayPort(DP), VGA, Type-C |
| Display Output | LVDS, eDP (20pin/30pin/40pin) |
| Panelové napätie | 3,3V/5V/12V |
| Výstup podsvietenia | 5V/12V/24V |
| Zvuk | 3W x 2 zosilňovač |
| Vstupné napätie | 8~28V |
| Prevádzková teplota | -20 °C až 80 °C |
| Pin | Signál | Pin | Signál |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signál | Pin | Signál |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3,3/5/12 V) |
| 19 | VCC (3,3/5/12 V) | 20 | VCC (3,3/5/12 V) |
| 21 | VCC (3,3/5/12 V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Signál | Pin | Signál |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3,3/5/12 V) |
| 13 | VCC (3,3/5/12 V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Signál | Pin | Signál |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Signál |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Dodávka hardvéru je len základ; servis je zárukou dlhodobého úspechu. SKY-TDM sa zaviazala urýchliť spustenie vášho projektu a úplne vyriešiť problémy vášho dodávateľského reťazca. Poskytujeme nasledujúcu základnú podporu:
- Dlhý životný cyklus produktu:Stabilné a spoľahlivé možnosti hromadnej výroby.
- Komplexná technická podpora:Pomoc pri testovaní kompatibility LCD a zákazkových signálnych kábloch.
- Flexibilný výrobný model:Nízke MOQ (minimálne objednané množstvo) a rýchla technická odozva.
- Riešenie displejov typu všetko v jednom:Dotykové obrazovky a LCD panely sa dodávajú ako zladená sada, ktorá spĺňa rôzne potreby.
A: Áno. Je kompatibilný s priemyselnými TFT LCD panelmi s rozhraním LVDS alebo eDP. Môžeme odporučiť vhodné konektory a firmvér na základe vášho konkrétneho modelu panela.
Odpoveď: Doska podporujeHDMI, DisplayPort, VGA a USB Type-C(s režimom DP Alt), ktorý zabezpečuje širokú kompatibilitu s rôznymi priemyselnými počítačmi a vstavanými systémami.
A: Áno. Ponúkame komplexné služby prispôsobenia firmvéru vrátane úprav časovania, konfigurácie EDID (Extended Display Identification Data), prispôsobenia loga zavádzania a optimalizácie parametrov panela.
Odpoveď: Riadiaca doska podporuje široký rozsah DC vstupu8V až 25V, vďaka čomu je dokonale kompatibilný s 12V aj 24V systémami priemyselného napájania.
A: Áno. Vyrábame prispôsobené káble LVDS, káble eDP FPC, káble podsvietenia a napájacie zväzky, aby sme našim zákazníkom zabezpečili integráciu plug-and-play.
A: Áno. Podporujeme sieťotlačovú tlač loga PCB, prispôsobenie firmvéru, úpravy konektorov, zostavy káblov a kompletné vývojové služby ODM.
A: Výstup LVDS podporuje až1920 × 1080 pri 60 Hz(dvojkanálový 8-bit). Výstup eDP podporuje až3840 × 2160 pri 60 Hz(4K UHD), v závislosti od špecifikácie panela a kvality kábla. Pre 4K aplikácie odporúčame použiť rozhranie eDP pre optimálnu šírku pásma.
A: Áno. Doska podporuje otáčanie obrazu o 180° prostredníctvom konfigurácie firmvéru. Pre otočenie o 90°/270° (režim na výšku) môžeme prispôsobiť firmvér na základe požiadaviek vášho panelu a aplikácie. Pri objednávke uveďte svoju požiadavku na orientáciu.
Hľadá sa spoľahlivýHDMI a DP a VGA a typ C do LVDS EDP Interface AD Boardpre váš ďalší projekt vstavaného displeja?
Ak chcete odporučiť najvhodnejšie riešenie, uveďte pri dopyte nasledujúce informácie:
- Číslo modelu LCD panela
- Požadované video vstupné rozhranie (HDMI, DP, VGA alebo USB Type-C)
- Vstupné napájacie napätie
- Požiadavky na podsvietenie
- Odhadované ročné množstvo
- Požiadavky na prispôsobenie OEM alebo firmvéru
Náš technický tím skontroluje vaše špecifikácie a poskytne kompatibilné riešenie, technické odporúčania a cenovú ponuku do 24 pracovných hodín.
