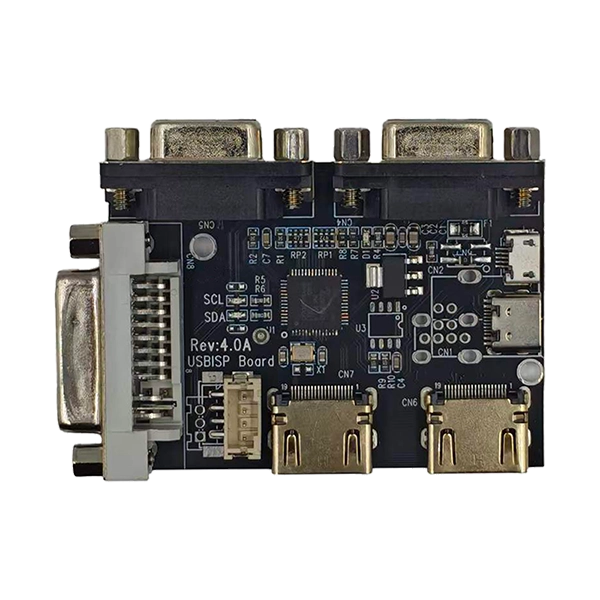

USB-RTD vysokorýchlostný programátor pre dosku ovládačov LCD

Spoľahlivosť firmvéru je v priemyselných zobrazovacích systémoch rovnako dôležitá ako kvalita hardvéru. TheUSB-RTD vysokorýchlostný programátor pre dosku ovládačov LCDje vyvinutý špeciálne na programovanie integrovaných obvodov radiča displeja Realtek série RTD a poskytuje efektívne riešenie pre sťahovanie firmvéru, dávkovú výrobu, ladenie a inováciu v teréne.

Tento programátor, navrhnutý pre výrobcov riadiacich dosiek LCD, výrobcov zariadení OEM a inžinierske tímy, výrazne skracuje čas programovania a zároveň zabezpečuje integritu firmvéru v rámci každej výrobnej šarže. Je ideálnym spoločníkom pre prispôsobené riešenia priemyselných displejov.

Na rozdiel od programátorov na všeobecné použitie je programátor USB-RTD optimalizovaný pre platformy ovládačov displeja Realtek RTD, čo umožňuje stabilnú komunikáciu s prispôsobenými doskami ovládačov počas vývoja a výroby softvéru.

Postavené pre efektívnosť výroby

Či už ide o programovanie jedného prototypu alebo masovú výrobu tisícok riadiacich dosiek, vysokorýchlostný programátor USB-RTD pre dosku ovládačov LCD poskytuje stabilný a spoľahlivý výkon počas celého výrobného procesu.

Typické pracovné postupy výrobnej linky zahŕňajú:

- Sťahovanie firmvéru

- Overenie softvéru

- Funkčné testovanie

- Programovanie hromadnej výroby

- Správa verzií firmvéru

- Overenie konzistencie dávky

Jeho stabilné komunikačné spojenie minimalizuje chybovosť programovania a výrazne znižuje zásahy operátora.

Kľúčové vlastnosti

Vysokorýchlostné programovanie firmvéru

Náš optimalizovaný komunikačný mechanizmus výrazne skracuje čas sťahovania firmvéru, čím efektívne zvyšuje priepustnosť výroby pri zachovaní stability programovania.

Navrhnuté pre integrované obvody radiča Realtek RTD

Vyvinuté predovšetkým na programovanie firmvéru čipov ovládača displeja radu Realtek RTD, čím sa zabezpečuje dokonalá kompatibilita s prispôsobenými doskami ovládačov LCD.

Viaceré programovacie rozhrania

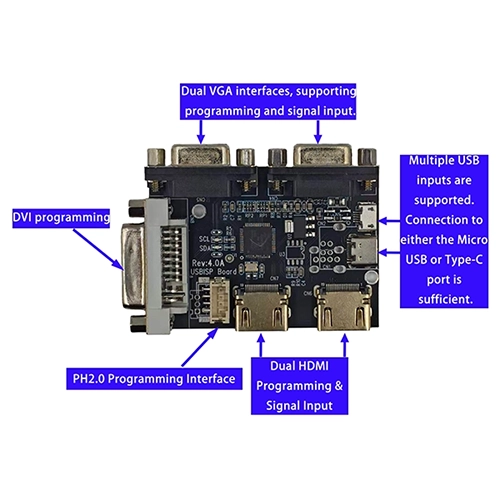

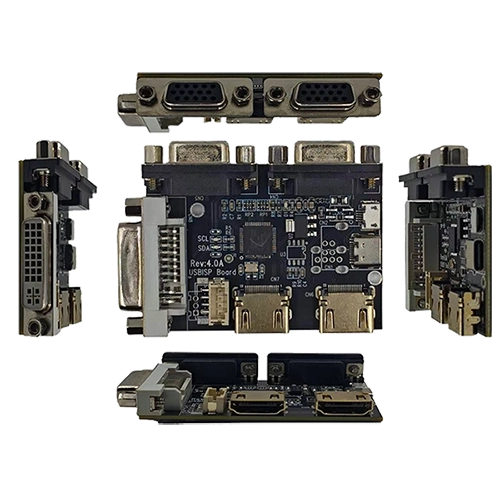

Náš programátor podporuje rôzne možnosti pripojenia, aby vyhovoval potrebám inžinierskeho vývoja a sériovej výroby. Patria sem duálne HDMI programovanie a vstup signálu, duálne VGA rozhrania, DVI programovacie rozhranie, USB Type-C rozhranie, Micro USB rozhranie a programovacie konektory PH2.0. Tento flexibilný dizajn rozhrania umožňuje inžinierom jednoducho zvládnuť rôzne konfigurácie riadiacej dosky bez potreby meniť programovacie vybavenie.

Podpora inžinierskeho rozvoja

Pre inžinierov výskumu a vývoja poskytuje náš programátor vysoko efektívnu platformu počas fázy vývoja riadiacej dosky. Pomáha inžinierom pri riešení rôznych úloh, ako je ladenie prispôsobeného firmvéru, overovanie kompatibility nových LCD panelov, testovanie rôznych rozlíšení displeja, konfigurácia parametrov časovania, overovanie funkcií displeja pred hromadnou výrobou a vykonávanie upgradov firmvéru počas vývoja produktu. V konečnom dôsledku efektívne skracuje cykly výskumu a vývoja a urýchľuje čas uvedenia nových produktov na trh.

Prečo je programovanie firmvéru dôležité

Spoľahlivé programovanie firmvéru priamo určuje efektivitu programovania priemyselných displejov. Použitie špeciálneho vysokorýchlostného programátora USB-RTD pre dosku ovládačov LCD pomáha zlepšiť efektivitu programovania, zabezpečuje dokonalú kompatibilitu s doskami ovládačov založených na čipoch RTD, minimalizuje chyby programovania, zjednodušuje údržbu produktu a v konečnom dôsledku zvyšuje produktivitu zákazníkov.

Prehľad pracovného toku programovania

Vysokorýchlostný programátor USB-RTD sleduje jednoduchý pracovný postup, ktorý sa bezproblémovo integruje do vašich vývojových a výrobných procesov:

Krok 1: Hardvérové ​​pripojenie

Pripojte programátor k počítaču pomocou kábla USB a prepojte programátor s cieľovou riadiacou doskou LCD pomocou rozhrania HDMI, VGA, DVI alebo PH2.0 --- v závislosti od dizajnu dosky.

Krok 2: Nastavenie softvéru

Spustite programovací softvér na vašom PC. Nahrajte súbor firmvéru (formát .bin alebo .hex) pripravený pre váš špecifický LCD panel a požiadavky aplikácie. Softvér automaticky rozpozná pripojený model IC regulátora RTD.

Krok 3: Programovanie firmvéru

Spustite proces programovania. Programátor zapíše firmvér do pamäte flash IC regulátora RTD s overovacími kontrolami, aby sa zabezpečila integrita údajov. Typický čas programovania sa pohybuje od5 až 15 sekúndna dosku, v závislosti od veľkosti firmvéru.

Krok 4: Overenie a overenie

Po naprogramovaní systém automaticky overí zapísaný firmvér so zdrojovým súborom. Indikátor úspešného/neúspešného naprogramovania potvrdzuje úspešné naprogramovanie. Pokazené dosky sú označené na prepracovanie --- čím sa znižuje riziko, že sa chybné dosky dostanú na výrobnú linku.

Krok 5: Integrácia výrobnej linky

Pre sériovú výrobu môže byť na programovacích staniciach nasadených viacero programátorov. Operátori môžu programovať dosky radiča postupne, pričom každá doska zvyčajne trvá menej ako 20 sekúnd od pripojenia po dokončenie.

Porovnanie času programovania

Pre výrobnú linku, ktorá programuje 500 riadiacich dosiek za deň, šetrí vysokorýchlostný programátor USB-RTD približne 2-4 hodiny programovacieho času v porovnaní s metódami ISP --- priamo zvyšuje dennú výrobnú kapacitu.

Typické aplikácie

Vysokorýchlostný programátor USB-RTD pre dosku ovládačov LCD je primárne navrhnutý pre priemyselné dosky ovládačov založené na čipoch RTD a nie je kompatibilný s inými doskami displeja alebo dotykového ovládania. Je široko používaný v rôznych scenároch, vrátane výroby priemyselnej LCD riadiacej dosky, programovania firmvéru lekárskeho displeja, prispôsobenej výroby monitora, vývoja strojárskeho firmvéru, aktualizácií výrobného softvéru, programovacích staníc výrobnej linky, údržby produktov a popredajných služieb a laboratórií na overenie ovládačov displeja.

Technické výhody

FAQ

Otázka 1: Na čo sa používa tento vysokorýchlostný programátor USB-RTD pre dosku ovládača LCD?

Odpoveď: Je určený na programovanie a aktualizáciu firmvéru pre integrované obvody radiča displeja Realtek série RTD používané na prispôsobených doskách ovládačov LCD.

Q2: Môže sa použiť počas hromadnej výroby?

A: Áno. Je vhodný pre inžinierske vzorky, pilotnú výrobu a veľkoobjemovú výrobu.

Otázka 3: Ktoré rozhrania sú podporované?

A: The programmer supports HDMI, VGA, DVI, USB Type-C, Micro USB a PH2.0programovacie rozhrania, v závislosti od konštrukcie riadiacej dosky.

Otázka 4: Podporuje aktualizácie firmvéru po odoslaní?

A: Áno. Môže sa použiť na údržbu firmvéru, aktualizácie a servis produktu, ak je podporovaný cieľovou doskou radiča.

Q5: Dá sa firmvér prispôsobiť pre rôzne LCD panely?

A: Áno. Rôzne verzie firmvéru možno naprogramovať tak, aby zodpovedali rôznym rozlíšeniam LCD, parametrom časovania a požiadavkám aplikácie.

Otázka 6: Je kompatibilný so všetkými čipmi Realtek RTD?

Odpoveď: Je určený pre podporované integrované obvody radiča displeja série RTD používané v našich prispôsobených riešeniach riadiacej dosky LCD. Pre potvrdenie kompatibility nás kontaktujte s modelom vašej riadiacej dosky.

Q7: Môžete poskytnúť programovanie firmvéru ako súčasť výroby riadiacej dosky?

A: Áno. Firmvér špecifický pre zákazníka je možné naprogramovať a overiť pred odoslaním, čím sa zabezpečí, že dosky sú pripravené na okamžitú integráciu.

Q8: Poskytujete technickú podporu?

A: Áno. Náš inžiniersky tím ponúka poradenstvo pri programovaní firmvéru, podporu integrácie riadiacej dosky a technickú pomoc počas celého životného cyklu projektu.

Q9: Je možné súčasne použiť viacero programátorov na tej istej výrobnej linke?

A: Áno. Viacero programátorov USB-RTD je možné pripojiť k rôznym počítačom alebo k jednému počítaču s dostatočnou šírkou pásma USB. Každý programátor pracuje nezávisle, čo umožňuje paralelné programovanie viacerých riadiacich dosiek súčasne --- ideálne pre veľkoobjemové výrobné linky.

Otázka 10: Čo sa stane, ak sa programovací proces preruší (výpadok napájania alebo odpojenie kábla)?

Odpoveď: Programátor obsahuje ochranné mechanizmy, ktoré zabraňujú neúplnému zápisu firmvéru. Ak dôjde k prerušeniu, IC regulátora RTD možno preprogramovať od začiatku. Nevyžaduje sa žiadny špeciálny postup obnovy --- jednoducho sa znova pripojte a reštartujte proces programovania.
