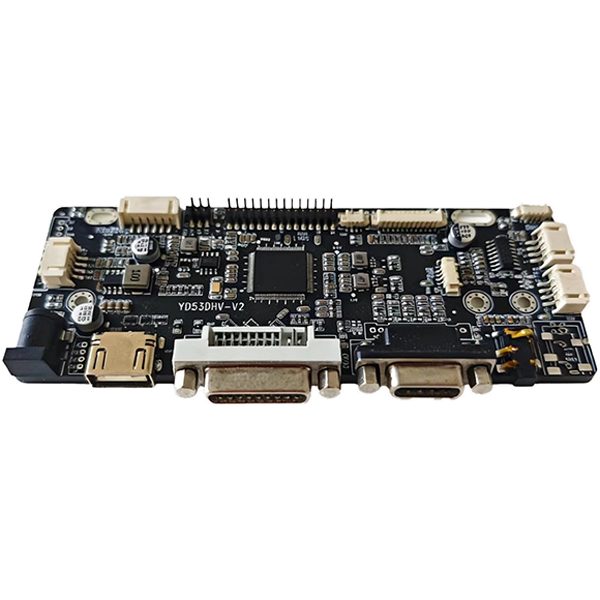

HDMI a VGA a DVI na LVDS Industrial LCD Controller Board

Mnoho projektov priemyselných displejov vyžaduje konverziu štandardných PC video výstupov --- HDMI, VGA alebo DVI --- na signály LVDS, ktoré poháňajú priemyselné TFT LCD panely. Zatiaľ čo dosky s viacerými rozhraniami podporujú DP, Type-C a eDP, väčšina výrobných zariadení (PLC, priemyselné počítače a staršie ovládače) stále používa HDMI, VGA alebo DVI ako primárne výstupy.

SKY-TDMHDMI a VGA a DVI na LVDS Industrial LCD Controller Boardrieši túto špecifickú potrebu. Prijíma tri najbežnejšie zdroje videa, ktoré sa nachádzajú na priemyselných počítačoch a riadi panely LVDS bez potreby adaptérov DP-na-HDMI alebo konverzných káblov typu C --- šetrí náklady a znižuje potenciálne body zlyhania v signálovom reťazci.

Túto dosku sme dodali výrobcom zariadení na modernizáciu panelov HMI, výmenu displejov CNC strojov a integráciu displeja lekárskeho vozíka, kde je potrebné pripojiť štandardné video výstupy k priemyselným panelom LVDS. Zákazníkom, ktorí už využívajú zdroje HDMI, VGA alebo DVI a panely LVDS, poskytuje táto doska jednoduché riešenie bez platenia za nevyužité funkcie DP, Type-C alebo eDP.

Kľúčové vlastnosti

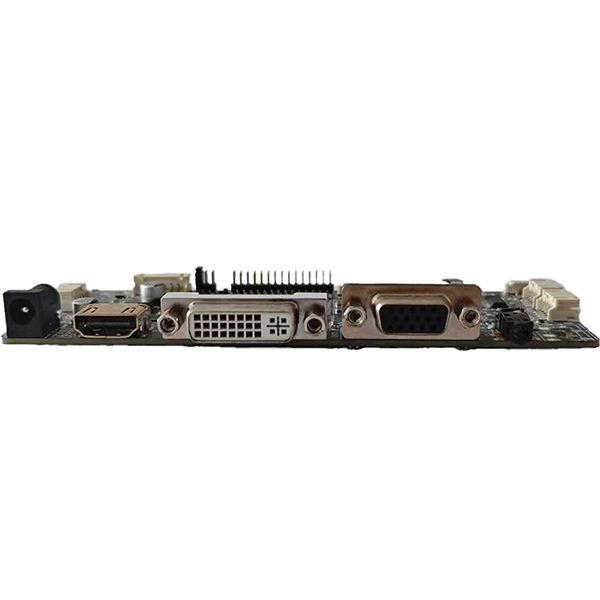

1. Tri štandardné vstupy pre priemyselné PC

- HDMI podporuje moderné priemyselné počítače a vstavané systémy

- VGA sa pripája k starším ovládačom a staršiemu hardvéru

- DVI poskytuje cestu digitálneho signálu pre priemyselné pracovné stanice

- Žiadna podpora DP alebo Type-C znamená nižšie náklady pre štandardné aplikácie

2. Optimalizované ovládanie panela LVDS

- Podporuje jedno/dvojkanálové výstupy LVDS až1920 × 1080 pri 60 Hz

- Kompatibilné so 6-bitovými, 8-bitovými a 10-bitovými panelmi LVDS

- Voliteľné napätie panela (3,3V/5V/12V) pre rôzne modely LCD

- Nastaviteľné parametre časovania podľa požiadaviek špecifických pre panel

3. Integrita signálu priemyselnej kvality

- Dizajn s nízkym EMI znižuje rušenie s blízkymi zariadeniami

- Široký jednosmerný vstup (8-25V) pre 12V alebo 24V priemyselné napájacie systémy

- Integrovaný ovládač podsvietenia s reguláciou jasu PWM

- Stabilný obrazový výstup pri kolísaní továrenského výkonu

4. Zjednodušená integrácia pre OEM

- Štandardný výstupný konektor JST 2x15 LVDS zodpovedá bežným káblom panela

- Kompaktná veľkosť PCB sa hodí pre väčšinu priemyselných krytov displejov

- Jednodoskové riešenie eliminuje externé konvertorové boxy

- Dlhodobá dodávka počas životného cyklu pre viacročnú výrobu zariadení

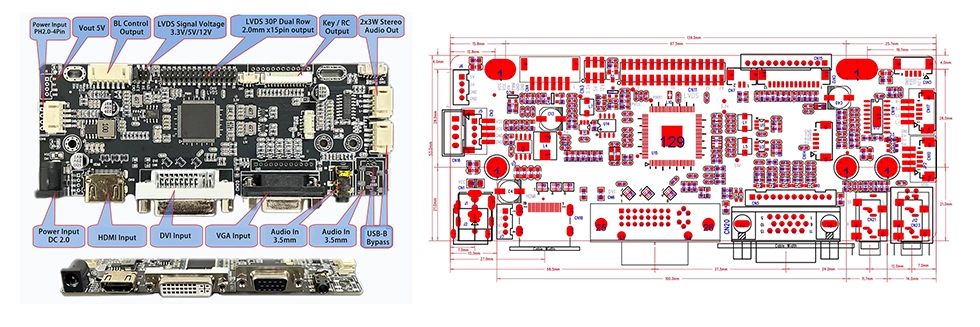

Rozhrania a rozmery

Výstupné rozhranie JST 2x15 pin LVDS

6-kolíkové 2,0 mm rozhranie podsvietenia

Typické aplikácie

Naša HDMI a VGA a DVI až LVDS priemyselná LCD riadiaca doska je primárne navrhnutá pre priemyselné aplikácie a ponúka výnimočnú stabilitu. Široko sa používajú v rôznych odvetviach, vrátane panelov HMI pre priemyselnú automatizáciu, terminálov operátorov CNC strojov, zariadení na diagnostiku a monitorovanie pacientov, priemyselných panelových počítačov a vstavaných ovládačov, dotykových monitorov s otvoreným rámom, samoobslužných kioskov a interaktívnych terminálov, maloobchodných pokladničných systémov, palubných dopravných displejov a inteligentných výrobných zariadení.

Kedy zvoliť túto dosku vs. doska s viacerými rozhraniami

Ktorá riadiaca doska sa hodí pre váš projekt?

SKY-TDM ponúka dve priemyselné LCD riadiace dosky. Tu je návod, ako si vybrať:

Vyberte túto dosku (HDMI/VGA/DVI až LVDS), ak:

- Vaše video zdroje sú len HDMI, VGA alebo DVI (nie je potrebné DP/Typ-C)

- Váš LCD panel používa rozhranie LVDS (žiadne eDP panely)

- Potrebujete cenovo optimalizované riešenie pre štandardné priemyselné aplikácie

- Chcete sa vyhnúť plateniu za funkcie DP Alt Mode, Type-C alebo eDP

- Inovujete existujúce zariadenie, ktoré už má výstupy HDMI/VGA/DVI

Vyberte dosku s viacerými rozhraniami (HDMI/DP/VGA/Typ-C až LVDS/eDP), ak:

- Váš systém obsahuje zdroje videa DisplayPort alebo USB Type-C

- Potrebujete podporu panela eDP

- Vyvíjate novú platformu s viacerými požiadavkami na vstup videa

- Vaša aplikácia vyžaduje podporu rozlíšenia 4K

- Potrebujete maximálnu flexibilitu rozhrania na zabezpečenie budúcnosti

Pre väčšinu priemyselných automatizačných, medicínskych a kioskových aplikácií so štandardnými PC výstupmi a LVDS panelmi poskytuje táto doska optimálnu rovnováhu medzi funkčnosťou a cenou.

Prečo si vybrať SKY-TDM

✔ Priemyselná spoľahlivosť

Postavený s prémiovými elektronickými komponentmi na zabezpečenie stabilnej a dlhodobej prevádzky v náročných priemyselných prostrediach.

✔ Ekosystém displeja na jednom mieste

Poskytujeme LCD panely, dotykové obrazovky, riadiace dosky, optické lepenie a vlastné káble displeja, čo umožňuje obstarávanie celej zostavy displeja z jedného zdroja.

✔ Komplexné prispôsobenie OEM a ODM

Náš tím plne podporuje vaše potreby prispôsobenia. Môžeme prispôsobiť fyzický vzhľad produktu, rozhrania, signálne káble a napájanie/výstup podľa vašich špecifických požiadaviek.

✔ Dlhodobo stabilná dodávka

Prísne riadenie kusovníka (BOM) zabraňuje náhlemu zastaraniu komponentov, čo je kľúčové pre priemyselné zariadenia vyžadujúce viacročnú podporu výroby.

✔ Vyhradená technická podpora

Náš tím vás bude sledovať od fázy overovania prototypu až po sériovú výrobu, priebežne sleduje problémy s testovaním a poskytuje technické riešenia.

Zabezpečenie kvality

Všetky naše HDMI a VGA a DVI až LVDS priemyselné LCD kontrolné dosky podliehajú štandardizovaným kontrolným procesom a komplexnému súboru prísnych testovacích postupov. Vykonávame 100% úplné funkčné overenie, testovanie integrity signálu a výstupnej stability, nepretržité testovanie zapálenia (dostupné na požiadanie), testy cyklovania stability napájacieho zdroja a kompletné overenie komunikácie rozhrania. Tieto kroky zabezpečujú použiteľnosť a integritu každého produktu pred odoslaním. Naša prísna kontrola kvality minimalizuje riziko zlyhaní v teréne pre výrobcov OEM priemyselných zariadení v aplikáciách koncových používateľov.

FAQ

Otázka 1: Aký je hlavný rozdiel medzi touto doskou a doskou s viacerými rozhraniami SKY-TDM?

Odpoveď: Táto doska sa zameriava na vstupy HDMI, VGA a DVI s výstupom LVDS --- tri najbežnejšie rozhrania, ktoré sa nachádzajú na priemyselných počítačoch a starších ovládačoch. Ponúka cenovo optimalizované riešenie pre štandardné aplikácie, kde sa nevyžaduje DP, Type-C a eDP.

Otázka 2: Môže táto doska podporovať rozlíšenie vyššie ako 1920 × 1080?

A: Táto doska je optimalizovaná pre priemyselné panely LVDS až1920 × 1080 pri 60 Hz. Pre aplikácie s rozlíšením 4K alebo vyšším s panelmi eDP odporúčame našu dosku s viacerými rozhraniami, ktorá podporuje výstupy eDP.

Q3: Môžem použiť túto dosku s napájaním 12V aj 24V?

A: Áno. Doska podporuje široký rozsah DC vstupu8V až 25V, vďaka čomu je kompatibilný s 12V aj 24V priemyselnými energetickými systémami, ktoré sa bežne vyskytujú v továrenskej automatizácii a zdravotníckych zariadeniach.

Otázka 4: Ako zistím, či je môj panel LCD kompatibilný?

Odpoveď: Uveďte číslo modelu LCD panela. Náš inžiniersky tím overí mapovanie pinov LVDS, napätie panela, parametre časovania a kompatibilitu rozlíšenia. Môžeme tiež poskytnúť zodpovedajúce káble LVDS.

Q5: Je táto doska kompatibilná s odporovými a kapacitnými dotykovými obrazovkami?

A: Áno. Podporujeme integráciu dotykového rozhrania pre PCAP aj odporové dotykové obrazovky cez USB, I²C alebo UART. Dosku je možné spárovať s dotykovým ovládačom ako súčasť kompletného riešenia displeja.

Otázka 6: Aký je typický životný cyklus pre HDMI a VGA a DVI až po LVDS Industrial LCD Controller Board?

Odpoveď: Táto doska je navrhnutá s dlhodobým získavaním komponentov pre priemyselné zariadenia, ktoré si vyžadujú 8-15 rokov podpory výroby. Udržiavame prísnu kontrolu kusovníka, aby sme zabránili náhlemu zastaraniu komponentov.

Otázka 7: Poskytujete firmvér zodpovedajúci panelom?

A: Áno. Firmvér prispôsobíme pre vaše špecifické časovanie, rozlíšenie a prevádzkové parametre LCD panela. To zaisťuje integráciu plug-and-play s panelom displeja.

Kontaktujte nás

Získavate spoľahlivé priemyselné riadiace dosky LCD pre svoj projekt so vstavaným displejom?

Či už potrebujete štandardné dosky ovládačov HDMI/VGA/DVI až LVDS alebo plne prispôsobené zostavy displeja, tím inžinierov SKY-TDM podporí váš projekt od počiatočného konceptu až po hromadnú výrobu.

V rámci dopytu uveďte nasledujúce podrobnosti:

• Presné číslo modelu LCD panela

• Veľkosť displeja a prirodzené rozlíšenie

• Požadované vstupné video rozhrania

• Špecifikácie prevádzkového napätia

• Typ dotykovej obrazovky (ak je k dispozícii)

• Cieľová aplikácia a operačné prostredie

• Odhadované ročné množstvo objednávky

• Podrobné požiadavky na prispôsobenie

Naši inžinieri vyhodnotia vaše špecifikácie, do 24 hodín dodajú zodpovedajúce odporúčania hardvéru, technické výkresy a konkurenčné ponuky.
