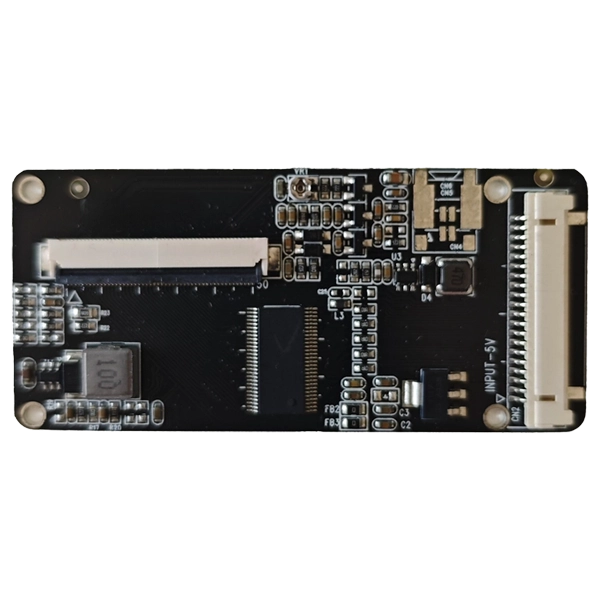

Doska na konverziu signálu LVDS na TTL

Keďže priemyselné LCD panely sa neustále vyvíjajú, mnohé vstavané systémy vyžadujú spoľahlivú konverziu signálu medzi rôznymi zobrazovacími rozhraniami. SKY-TDMDoska na konverziu signálu LVDS na TTLposkytuje profesionálne riešenie pre inžinierov, ktorí potrebujú riadiť TTL/RGB TFT LCD panely cez LVDS výstupy pri zachovaní vynikajúcej kvality obrazu a stability systému, a to všetko pri znížení celkových nákladov.

Táto konvertorová doska, navrhnutá špeciálne pre priemyselné prostredie, integruje vysokoúčinnú správu napájania, optimalizované rozloženie PCB a komponenty priemyselnej kvality, aby sa zabezpečila stabilná prevádzka v náročných podmienkach. V porovnaní so spotrebiteľskými alternatívami ponúka vynikajúci výkon EMC (elektromagnetická kompatibilita), nižšie emisie EMI (elektromagnetické rušenie), dlhšiu prevádzkovú životnosť a vyššiu kompatibilitu s priemyselnými modulmi LCD.

Či už ide o integráciu nového LCD do existujúceho zariadenia alebo modernizáciu starších systémov, táto doska efektívne skracuje čas vývoja a zefektívňuje integráciu systému.

Navrhnuté pre dlhodobú priemyselnú spoľahlivosť

Na rozdiel od štandardných vývojových dosiek bola táto doska na konverziu signálu LVDS na TTL optimalizovaná pre nepretržitú prevádzku v priemyselných prostrediach.

Zahŕňa:

- Priemyselný dizajn PCB

- Stabilná vstupná architektúra LVDS

- TTL/RGB 50-pinový LCD výstup

- Konštrukcia zdroja s nízkou hlučnosťou

- Vysoko účinný ovládač podsvietenia LED

- Nastaviteľné napätie VCOM

- Vynikajúci výkon EMC

- Nízka spotreba energie

- Integrita vysokorýchlostného signálu

- Komponenty s dlhou životnosťou

Vďaka kompaktnému mechanickému dizajnu je vhodný aj pre vstavané produkty, kde je inštalačný priestor obmedzený.

Kľúčové vlastnosti

Stabilita signálu na priemyselnej úrovni

Starostlivo optimalizované diferenciálne smerovanie minimalizuje skreslenie signálu a zaisťuje stabilný prenos obrazu.

Vynikajúci výkon EMC

Usporiadanie dosky plošných spojov a dizajn napájania znižujú elektromagnetické rušenie, čo uľahčuje certifikáciu priemyselných zariadení.

Vysoká kompatibilita

Podporuje širokú škálu priemyselných TFT LCD panelov pomocou TTL/RGB 50 pinových rozhraní.

Efektívna správa napájania

Integrovaný vysokoúčinný napájací obvod znižuje tvorbu tepla a zlepšuje celkovú spoľahlivosť.

Nastaviteľný obvod VCOM

Umožňuje inžinierom doladiť výkon displeja pre rôzne LCD panely.

Stabilný ovládač podsvietenia LED

Poskytuje konzistentný jas s vynikajúcou dlhodobou stabilitou.

Jednoduchá integrácia systému

Štandardné konektory zjednodušujú inštaláciu a skracujú cykly vývoja produktu.

Typické špecifikácie

Rozhranie TTL FFC 50 PIN T-CON

Rozhranie HRS DF14-20/DF19-20 LVDS

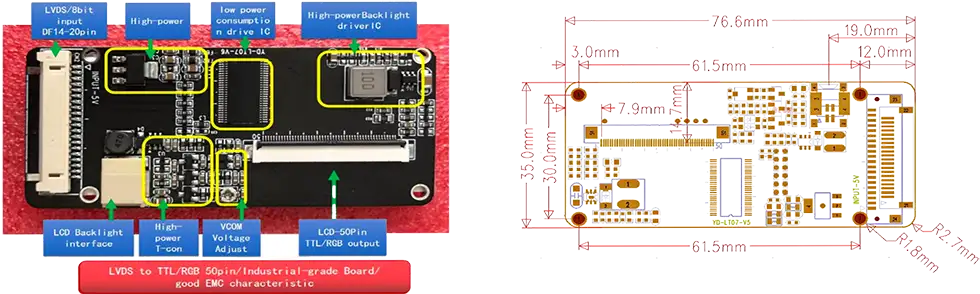

Rozmery

Aplikácie

Táto doska je prispôsobená pre priemyselné aplikácie a je veľmi vhodná pre náročné priemyselné prostredia, ako sú priemyselné HMI, priemyselné zariadenia, lotériové stroje a lekárske prístroje.

V súčasnosti tento produkt podporuje špecifické signály rozhrania. Ak požadujete rôzne signály rozhrania, uveďte špecifikácie rozhrania LCD a dosku prerobíme tak, aby vyhovovala vašim potrebám.

Kedy použiť túto dosku vs. priame pripojenie k panelu LVDS

Kedy potrebujete túto konverznú dosku?

Väčšina priemyselných LCD panelov dnes používa rozhrania LVDS alebo eDP. Mnohé staršie konštrukcie zariadení a určité špecializované zobrazovacie moduly však stále vyžadujú signály TTL/RGB (paralelné RGB). Tu je situácia, keď potrebujete túto dosku:

Použite túto tabuľu, ak:

- Váš systém vydáva signály LVDS, ale váš LCD panel vyžaduje vstup TTL/RGB

- Máte starší zobrazovací panel s 50-pinovým TTL rozhraním

- Upgradujete systém, ale ponechávate si existujúci panel TTL

- Musíte otestovať alebo overiť panely TTL pomocou zdrojov signálu LVDS

Priame pripojenie LVDS je dostatočné, ak:

- Váš zdroj aj panel používajú LVDS (nie je potrebná žiadna konverzia)

- Váš panel má vstupy eDP alebo HDMI

- Navrhujete nový systém s modernými panelmi rozhrania

Táto doska je špeciálne navrhnutá pre scenár konverzie --- umožňuje inžinierom opätovne použiť existujúce panely TTL s novšími priemyselnými počítačmi alebo vstavanými ovládačmi vybavenými LVDS.

Inžinierske výhody

Riešime skutočné výzvy, ktorým OEM zákazníci čelia počas integrácie LCD. Podporou konverzie medzi rôznymi výstupnými zdrojmi LVDS a špecifickými 50-kolíkovými TTL LCD panelmi eliminujeme potrebu prepracovania systému. Doska sa vyznačuje nezávislou napájacou architektúrou, ktorá minimalizuje kolísanie napätia na zvýšenie celkovej stability produktu, zatiaľ čo smerovanie plošných spojov v priemyselnej kvalite výrazne zlepšuje výkon EMC a znižuje rušenie systému. Okrem toho ponúkame komplexné prispôsobenie; jednoducho poskytnite svoje požiadavky na definície rozhraní, typy konektorov a polohy montážnych otvorov a my vám dodáme kompletný dizajn, ktorý dokonale zodpovedá vášmu zariadeniu.

Prečo si vybrať NÁS

Výber nás znamená viac než len nákup dosky na konverziu signálu LVDS na TTL --- spolupracujete so skúseným inžinierskym spojencom v integrácii priemyselných displejov.

Poskytujeme komplexné riešenia na jednom mieste, ktoré zahŕňajú vlastný vývoj OEM a ODM, hodnotenie kompatibility LCD, prispôsobenie káblov, optimalizáciu firmvéru, prototypovanie malých sérií, možnosti hromadnej výroby, prísnu kontrolu kvality a dlhodobú dostupnosť produktov. Náš prístup typu všetko v jednom pomáha eliminovať zbytočné riziká spojené s kvalitou, ktoré sú často spojené s obstarávaním od viacerých dodávateľov.

FAQ

Otázka 1: Aké LCD panely sú kompatibilné s touto doskou na konverziu signálu LVDS na TTL?

Odpoveď: Doska má rozsiahlu podporu pre 50-kolíkové TTL/RGB LCD panely s rovnakým rozlíšením pinov.

Q2: Je možné konektor prispôsobiť?

A: Áno. Typ konektora, priradenie pinov, dĺžku kábla a definíciu rozhrania je možné plne prispôsobiť.

Q3: Podporuje doska rôzne rozlíšenia?

A: Áno. Poskytujeme zodpovedajúce konfigurácie firmvéru a hardvéru prispôsobené rôznym rozlíšeniam LCD a požiadavkám na časovanie.

Q4: Je tento produkt vhodný pre priemyselné prostredie?

A: Absolútne. Táto doska, navrhnutá s komponentmi priemyselnej kvality a optimalizovaná pre výkon EMC (elektromagnetická kompatibilita), je postavená na nepretržitú a stabilnú prevádzku.

Q5: Môžete poskytnúť zodpovedajúce káble LVDS?

A: Áno. Ponúkame kompletné káblové zostavy vrátane káblov LVDS, káblov podsvietenia, napájacích káblov a vlastných zväzkov.

Q6: Poskytujete technickú podporu?

A: Áno. Náš technický tím je k dispozícii, aby vám pomohol s hodnotením kompatibility LCD, ladením rozhrania a integráciou systému.

Q7: Aký je typický dodací čas?

Odpoveď: Štandardné modely majú zvyčajne dodaciu lehotu 2 až 3 týždne. Pri projektoch na mieru závisí dodacia lehota od zložitosti návrhu.

Q8: Je k dispozícii vyhodnotenie vzorky?

A: Áno. Dôrazne odporúčame vzorové objednávky na technické overenie pred sériovou výrobou.

Q9: Ponúkate dlhodobé záruky dodávok?

A: Áno. Pri priemyselných projektoch podporujeme dlhé životné cykly produktov a poskytujeme dlhodobé plánovanie dodávok vždy, keď je to možné.

Otázka 10: Môže táto doska podporovať jednokanálový aj dvojkanálový vstup LVDS?

Odpoveď: Štandardná verzia podporuje jednokanálový vstup LVDS (8-bit). Pre požiadavky dvojkanálového vstupu LVDS môžeme prispôsobiť dizajn dosky na základe vášho špecifického časovania LCD panela a špecifikácií konektorov. Uveďte číslo modelu panela alebo definíciu rozhrania na vyhodnotenie.
