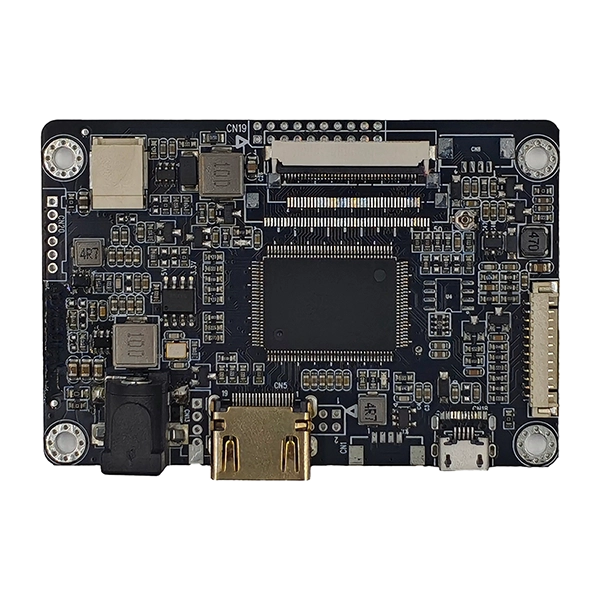

Výber ovládača displeja pre priemyselné zariadenia vyžaduje viac než len konverziu video signálov. Rovnako dôležitá je dlhodobá stabilita, kompatibilita s rôznymi LCD panelmi, flexibilné prispôsobenie a spoľahlivá technická podpora. SKY-TDMAD Board s rozhraním HDMI na TTLbol vyvinutý špeciálne pre výrobcov OEM, ktorí hľadajú spoľahlivé riešenie ovládania displeja pre priemyselné TFT LCD.
Tento ovládač, navrhnutý podľa priemyselnej architektúry, konvertuje štandardné signály HDMI na výstup TTL/RGB, čo umožňuje moderným vstavaným systémom riadiť širokú škálu TFT LCD panelov. Doska podporuje rôzne rozhrania TTL vrátane rôznych konfigurácií FPC, nastaviteľné napájacie napätie panelov, integrované ovládanie podsvietenia LED a prispôsobiteľné parametre časovania, vďaka čomu je vhodná pre štandardné aj prispôsobené moduly LCD.
Na rozdiel od spotrebiteľských ovládacích dosiek displeja je toto riešenie navrhnuté pre nepretržitú prevádzku v náročných priemyselných prostrediach. Stabilná správa napájania, optimalizovaná integrita signálu a starostlivo navrhnuté smerovanie PCB minimalizuje EMI a zaisťuje spoľahlivý prenos obrazu aj v elektricky zašumených aplikáciách.
Pre výrobcov zariadení je rovnako dôležitá flexibilita vývoja. SKY-TDM zabezpečuje prispôsobenie firmvéru, ladenie parametrov displeja, dizajn káblov, úpravy konektorov, prispôsobenie OSD, konfiguráciu loga a optimalizáciu displeja podľa požiadaviek zákazníka. Či už ide o integráciu 5-palcového ručného terminálu alebo väčšieho priemyselného ovládacieho panela, inžinieri môžu obmedziť redizajn hardvéru a zároveň urýchliť vývoj produktu.
Vďaka skúsenostiam spoločnosti SKY-TDM v oblasti priemyselných LCD riešení, zákazníci dostávajú komplexnú technickú podporu od výberu panelov až po výrobu, zabezpečujúcu kompatibilitu, dlhú životnosť produktov a stabilné dodávky pre priemyselné projekty.
- Čistá priemyselná stabilita:Optimalizovaná správa napájania a dizajn obvodu proti EMI odoláva priemyselnému rušeniu prostredia a podporuje nepretržitú stabilnú prevádzku 24/7 bez skreslenia obrazovky alebo výpadku signálu.

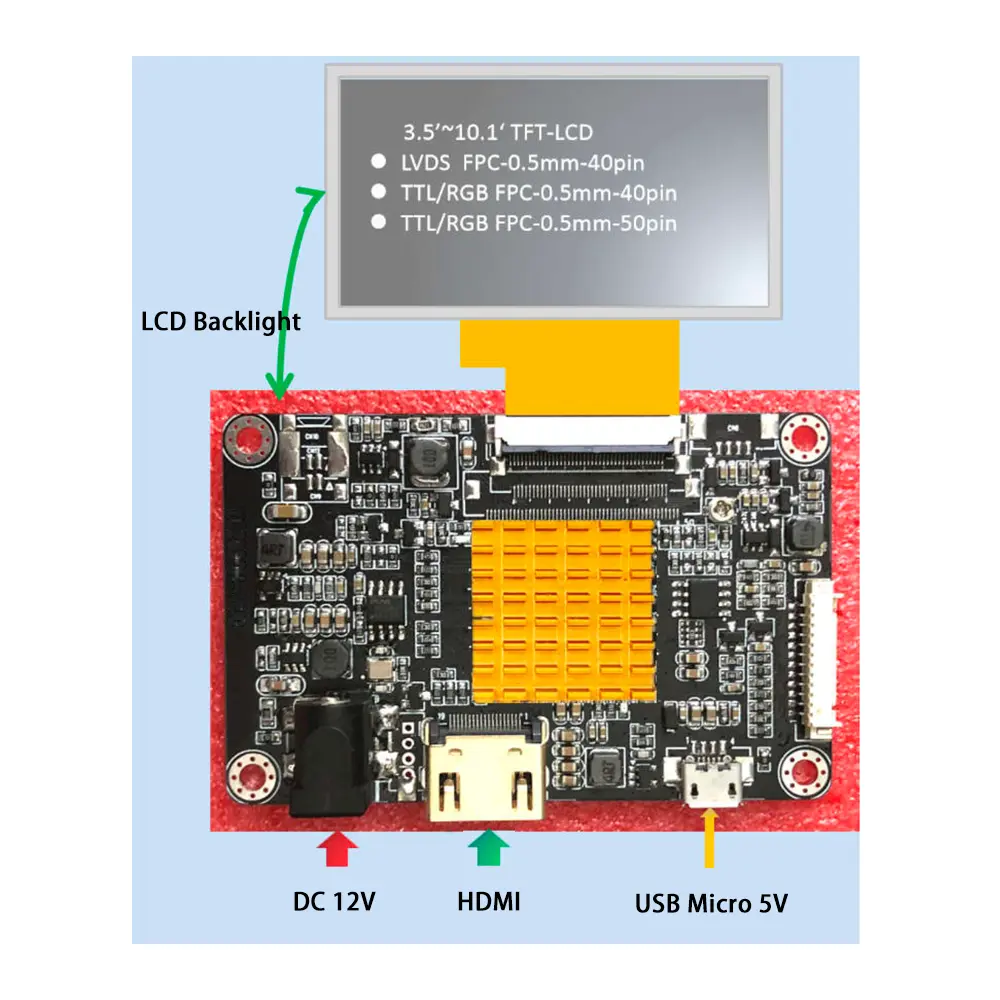

- Plug-and-Play konverzia HDMI-TTL:Premosťuje moderné zdroje signálu HDMI a tradičné TTL/RGB TFT obrazovky, kompatibilné s bežnými priemyselnými riadiacimi hostiteľmi, vstavanými systémami a PC zariadeniami.
- Dvojitý nastaviteľný dizajn:Voľne prepínateľné výstupné napätie panela 3,3V/5V, prispôsobenie sa rôznym špecifikáciám TFT LCD panela bez ďalších adaptérových modulov.
- Integrovaný ovládač podsvietenia:Profesionálny riadiaci obvod podsvietenia LED na palube podporuje nastavenie jasu, čím sa eliminuje potreba externých modulov pohonu podsvietenia a zjednodušuje sa zapojenie systému.

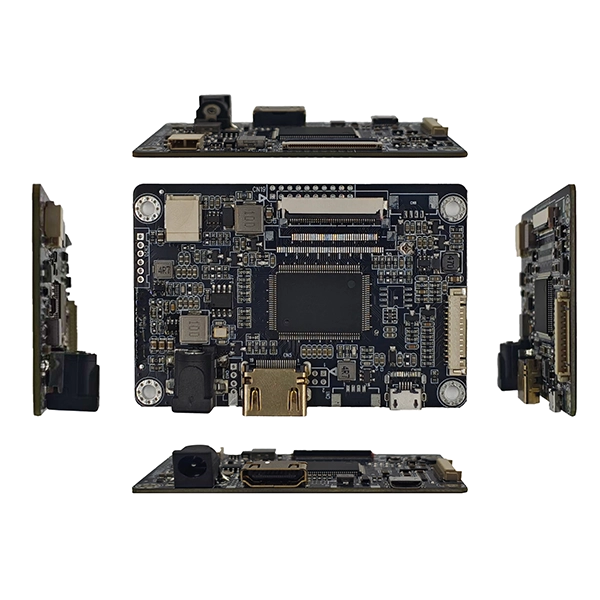

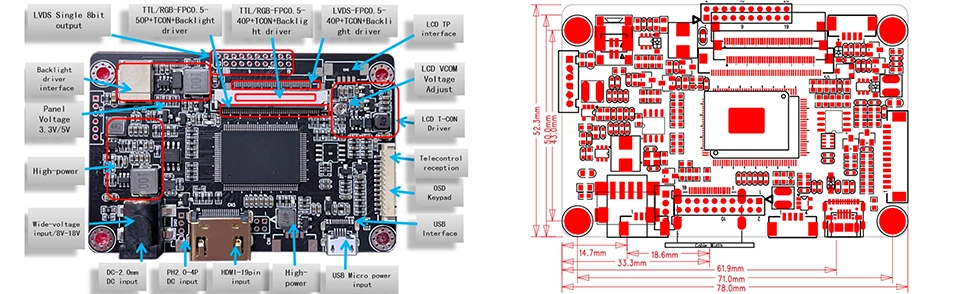

- Ultra-kompaktné vstavané rozloženie:Miniaturizovaná štruktúra PCB je špeciálne navrhnutá pre vstavané zariadenia s obmedzeným priestorom, čo maximalizuje využitie priestoru zákazníckych krytov.
- Úplná flexibilita prispôsobenia:Podporuje prispôsobené ladenie firmvéru, úpravu loga zavádzania, úpravu ponuky OSD a kalibráciu parametrov displeja tak, aby zodpovedali exkluzívnym požiadavkám projektu.
Táto AD doska s rozhraním HDMI na TTL sa široko používa v scenároch so vstavaným displejom v rôznych odvetviach, ktoré vyžadujú kompaktné tvarové faktory a vysokú spoľahlivosť. Kľúčové oblasti použitia zahŕňajú:
- Kompaktné ovládacie panely pre priemyselné HMI a PLC
- Prenosné lekárske diagnostické a testovacie prístroje
- Moduly zobrazovania automatizácie budov a monitorovania bezpečnosti
- Miniatúrne inteligentné ovládacie zariadenia a ručné priemyselné terminály
Primárne určený pre zariadenia malého rozsahu, slúži ako perfektné riešenie HDMI-to-TTL displeja.
| Funkcia | Špecifikácia |
| Video vstup | HDMI |
| LCD výstup | TTL/RGB/LVDS |
| Panelové napätie | 3,3/5V |
| Ovládanie podsvietenia | Integrovaný LED ovládač |
| Napájanie | Široký jednosmerný vstup 8～18V |
| OSD | Podporovaná externá klávesnica |
| Firmvér | Prispôsobiteľné |
| Prevádzková teplota | -20 °C až 80 °C |
| Pin | Signál | Pin | Signál |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESETOVAŤ | 6 | STANDBY |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Signál | Pin | Signál |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESETOVAŤ |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Signál | Pin | Signál |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Signál | Pin | Signál |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Signál |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Poskytujeme cielené inžinierske prispôsobenie pre výrobcov priemyselných zariadení, aby sme vyriešili výzvy integrácie personalizovaných displejov, pričom podporujeme prispôsobenie celého procesu od hardvéru po softvér:
- Prispôsobenie parametrov zobrazenia:Vlastné parametre časovania LCD, prispôsobenie rozlíšenia a optimalizácia snímkovej frekvencie displeja.
- Personalizované používateľské rozhranie:Exkluzívne zavádzacie logá, animácie pri spustení a úpravy ponuky OSD (On-Screen Display).
- Optimalizácia napájania a podsvietenia:Ladenie krivky jasu podsvietenia a optimalizácia sekvencie pri zapnutí.
- Rozhranie a prispôsobenie káblov:Vlastné prispôsobenie pre signálové káble TTL/RGB a konektory FPC.
- Exkluzívna značka a softvér:Sieťotlač loga PCB, balenie privátnych značiek a exkluzívny vývoj firmvéru.
- Prispôsobenie mechanickej konštrukcie:Prispôsobenie mechanickej konštrukcie a vlastné polohy montážnych otvorov.
Odpoveď: Doska podporuje širokú škálu TTL/RGB TFT LCD panelov. Náš technický tím môže nakonfigurovať firmvér na základe vášho konkrétneho modelu LCD.
A: Áno. Poskytujeme prispôsobené služby firmvéru, ktoré zahŕňajú parametre časovania, rozlíšenie, logá zavádzania, orientáciu displeja a nastavenia OSD (On-Screen Display).
A: Áno. Disponuje integrovaným ovládačom LED podsvietenia, ktorý výrazne zjednodušuje integráciu systému.
A: Absolútne. Je špeciálne navrhnutý pre dlhodobú priemyselnú prevádzku, vyznačuje sa stabilným riadením napájania a spoľahlivým prenosom signálu.
A: Áno. Podporujeme prispôsobenie firmvéru pre TFT LCD rôznych veľkostí a rozlíšení.
A: Áno. Zákazníkom môžeme dodať káble HDMI, káble LVDS, pásky FPC a vlastné káblové zväzky.
A: Áno. Ponúkame súkromné označovanie, zákazkové značenie PCB sieťotlačou, prispôsobené balenie a exkluzívne služby firmvéru.
Odpoveď: Je široko používaný v priemyselnej automatizácii, zdravotníckych zariadeniach, laboratórnych prístrojoch, doprave, vstavaných systémoch, kioskoch a inteligentných riadiacich zariadeniach.
