Moduly LCD + dosky s ovládačmi LCD + dotykové panely + rôzne káble + mechanické konštrukčné komponenty
Táto komplexná integrácia sa stala základnou požiadavkou pre projekty na mieru, čo znamená odklon od tradičného spoliehania sa na samostatné LCD moduly. V minulosti väčšina projektov vyžadovala iba jednotlivé komponenty, ako sú samostatné dotykové panely alebo samostatné LCD moduly. Ako sa však priemysel vyvíja, integrácia zdrojov sa stala kľúčovým faktorom pri iniciácii projektu.
Keď sú tieto komponenty získavané a montované od rôznych dodávateľov, často vznikajú problémy, ako je kompatibilita komponentov, usporiadanie vnútorného priestoru a montážne procesy, čo vedie k nesúladu produktov. Toto je jedinečná výzva spojená s prispôsobenými projektmi.
SKY-TDMProdukty spoločnosti sú primárne navrhnuté tak, aby vyhovovali potrebám prispôsobených projektov v priemyselných, medicínskych, samoobslužných kioskoch a aplikáciách železničnej dopravy. Poskytujeme integrované dotykové a zobrazovacie riešenia na vyriešenie problémov s kompatibilitou a párovaním počas celého životného cyklu projektu.

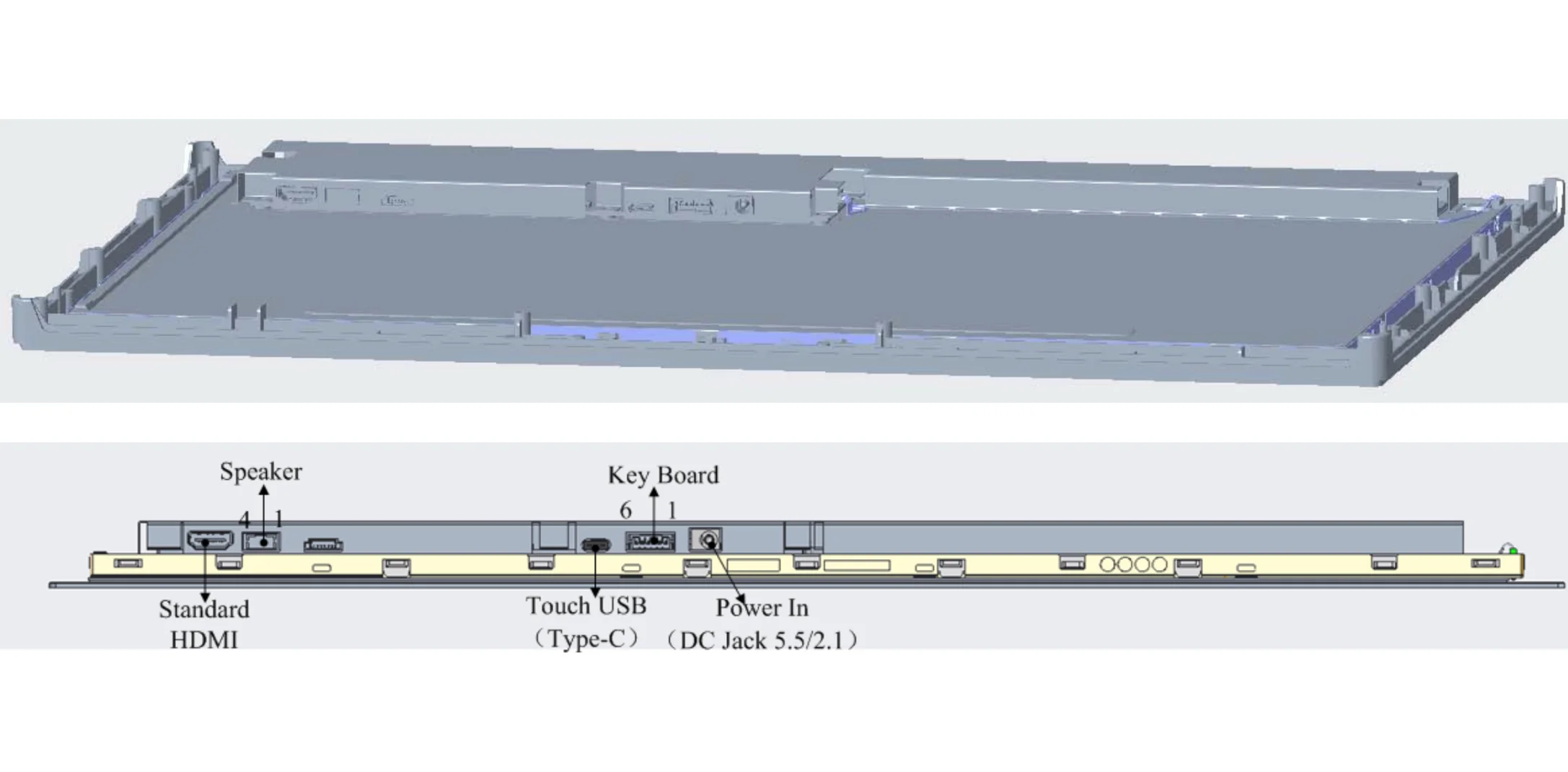

Jedná sa o 21,5-palcový LCD displej s dotykovou funkciou, ktorý integruje modul LCD, kapacitný dotykový panel PCAP a systém dosky ovládača do architektúry jediného displeja. Zákazníci musia poskytnúť iba 12 V jednosmerné napájanie a vstupný signál HDMI, aby ho mohli nasadiť do svojho zariadenia, čím sa eliminuje potreba externej dosky ovládača.
Kľúčové vlastnosti:
· Veľkosť obrazovky 21,5 palca
· Rozlíšenie Full HD 1920 x 1080
· PCAP 10-bodový kapacitný dotyk
· Rozhranie vstupu videa HDMI
· Dotykové rozhranie USB Type-C
· Voliteľná povrchová úprava AG (Anti-Glare) & AF (Anti-Fingerprint).
· Vstavaný reproduktor

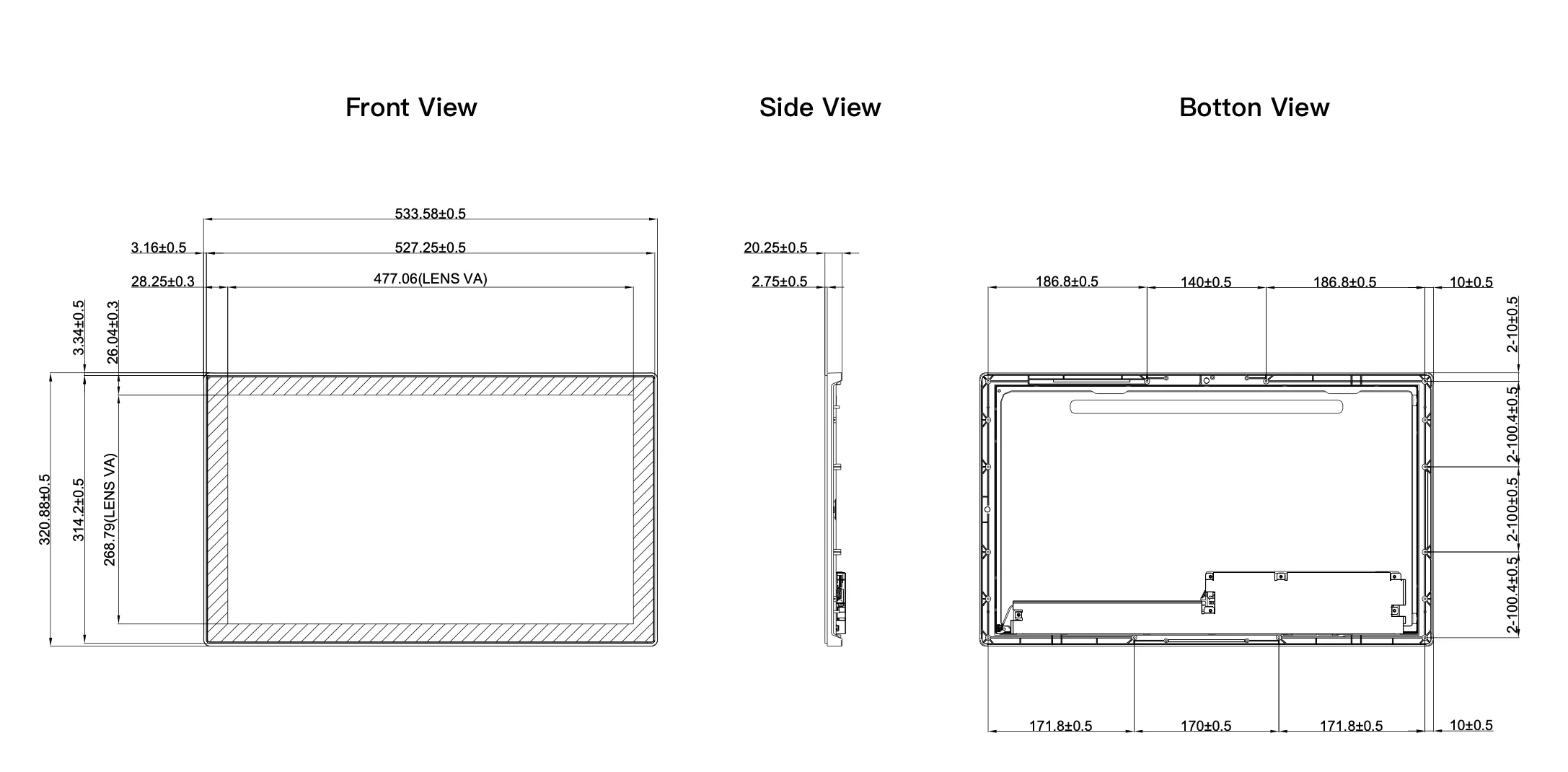

Má typickú spotrebu energie 26,26 W s celkovými rozmermi produktu 533,58 x 320,88 x 20,25 mm.
Hlavným účelom integrácie je znížiť počet samostatných komponentov a zjednodušiť inštaláciu architektúry displeja.
Integrované displeje môžu potenciálne znížiť celkové náklady na systém. Pomáhajú zlepšiť efektivitu obstarávania komponentov, znížiť potrebu káblov a konektorov, zefektívniť montážne procesy, znížiť úsilie o koordináciu inžinierov a skrátiť čas integrácie zobrazovacieho systému. Tieto zlepšenia účinne znižujú skryté náklady na pracovnú silu. Skutočné zníženie nákladov však závisí od pôvodnej architektúry displeja, objemu výroby a požiadaviek na prispôsobenie.
Áno, vytvára viac príležitostí pre kompaktný mechanický dizajn. Keď je potrebné inštalovať samostatné dosky s ovládačmi displeja za alebo vedľa LCD panela, musí byť vyhradený ďalší priestor pre PCB a káble.
Vďaka priamej integrácii príslušných elektronických komponentov displeja do architektúry displeja nie je potrebné prideľovať priestor pre dosku ovládača a súvisiace káble.
Táto optimalizácia priestoru je obzvlášť praktická pre samoobslužné terminály, kde je obrazovka zvyčajne namontovaná priamo na prednej strane krytu.

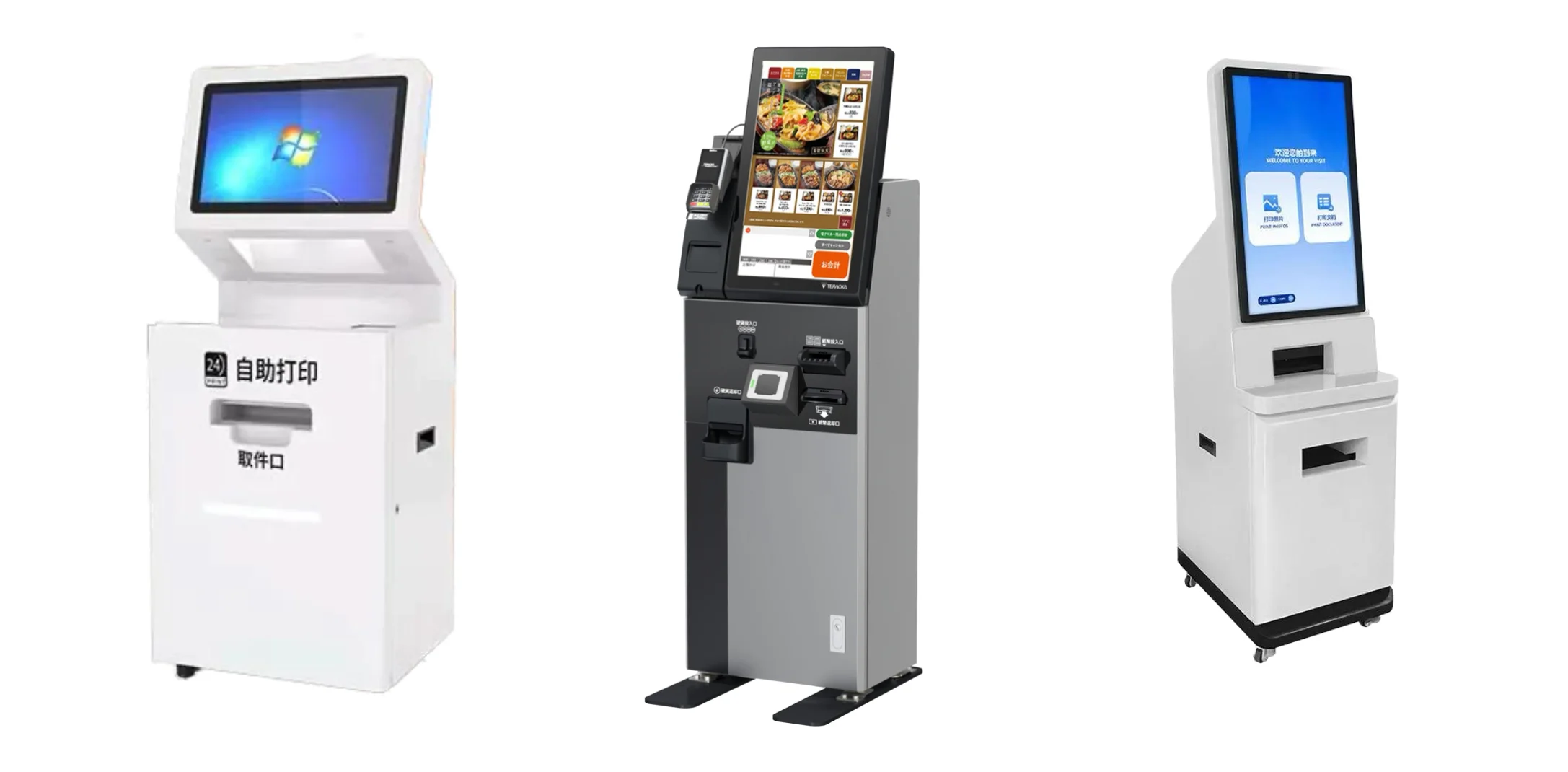

Samoobslužné terminály sú najreprezentatívnejším aplikačným scenárom pre „integráciu dotyku a displeja“.
21,5-palcový dotykový displej s rozlíšením Full HD poskytuje dostatočnú zobrazovaciu plochu na bezproblémové zobrazenie celého toku používateľa: Zobrazenie ponuky → Výber produktu → Potvrdenie objednávky → Platba a zúčtovanie → Tlač potvrdenky.
Rovnaký koncept dizajnu displeja možno použiť aj na iné samoobslužné zariadenia:
Samoobjednávacie kiosky: Veľké dotykové displeje umožňujú používateľom plne prechádzať produkty, spravovať objednávky a vykonávať transakcie bez akejkoľvek asistencie personálu.
· Platobné terminály: Displej dokáže zlúčiť prevádzkové pokyny, informácie o transakciách a dotykové interakcie do jedného používateľského rozhrania.
· Predajné automaty: Dotykové rozhranie možno použiť na zobrazenie informácií o produkte, propagačného obsahu, výberu produktov a pokynov k platbe.
· Terminály predaja lístkov a odbavenia: Interaktívne displeje môžu viesť používateľov výberom destinácie, rezervačnými otázkami, tlačou vstupeniek alebo postupmi registrácie.
· Samoobslužné tlačiarne: Dotykový displej môže uľahčiť výber dokumentov, náhľad obsahu, nastavenia možností tlače a platobné funkcie.
Jednou z kľúčových výziev pri vývoji zariadení s dotykovou obrazovkou je zabezpečiť, aby dotykový panel, modul LCD, ovládač dosky ovládača a mechanická štruktúra bezproblémovo spolupracovali.
Tento integrovaný prístup je obzvlášť vhodný pre výrobcov sériovo vyrábaných zariadení. V takýchto prípadoch má prvoradý význam konzistentnosť zobrazenia, efektívnosť inštalácie a koordinácia dodávateľského reťazca. Na príklade nášho 21,5-palcového produktu ukazuje, ako možno LCD, dotykový panel a elektroniku ovládača integrovať do architektúry jediného zobrazovacieho modulu. Spĺňa tiež požiadavky na spoľahlivosť za rôznych podmienok, vrátane teploty, vibrácií, tepelných šokov, cyklovania napájania a ESD.
Pre zákazníkov OEM predstavuje tento spoločný dizajn produktu dokonalé riešenie. To znamená, že celé riešenie displeja je od samého začiatku navrhnuté ako integrálna súčasť zariadenia a nie ako izolovaný LCD komponent.
Kontaktujte prosímSKY-TDM. Náš tím pomôže s hodnotením a poskytne ideálne integrované riešenie displeja (LCD + doska ovládača + dotykový panel) prispôsobené pre váš projekt.
