Ako môže AD doska rozhrania HDMI na TTL zjednodušiť integráciu priemyselného LCD

Pre OEM zobrazovacie projekty, ktoré vyžadujú spoľahlivú konverziu signálu,AD Board rozhrania HDMI na TTLodSKY-TDMposkytuje praktický spôsob pripojenia zdrojov videa HDMI s TTL/RGB TFT LCD panelmi. Jeho nastaviteľné napätie na paneli, integrované ovládanie podsvietenia LED, prispôsobiteľný firmvér a kompaktný priemyselný dizajn ho robia vhodným pre vstavané zariadenia, terminály HMI, lekárske prístroje, laboratórne prístroje a iné priestorovo obmedzené zobrazovacie aplikácie.

AD Board s rozhraním HDMI To TTL funguje ako riadiaci most medzi zdrojom videa HDMI a kompatibilným panelom TFT LCD pomocou signalizácie TTL/RGB. Pre výrobcov zariadení hodnota tohto typu regulátora presahuje rámec základnej konverzie signálu. Výber napätia panela, časovanie displeja, správa podsvietenia, prispôsobenie rozhrania, konfigurácia firmvéru a spoľahlivosť PCB môžu ovplyvniť úspech zabudovaného zobrazovacieho systému. Riešenie SKY-TDM podporuje viaceré konfigurácie rozhrania TTL, nastavenie napätia na paneli 3,3 V/5 V, integrované ovládanie podsvietenia LED, prispôsobiteľný firmvér a napájací vstup 8–18 V DC. Tieto funkcie pomáhajú inžinierom redukovať dodatočné obvody, zjednodušiť zapojenie, urýchliť integráciu LCD a vyvinúť flexibilnejšie priemyselné zobrazovacie produkty.

Obsah

1. Čo je to AD doska rozhrania HDMI na TTL?
2. Prečo je konverzia HDMI na TTL dôležitá pre projekty TFT LCD?
3. Aké sú kľúčové vlastnosti na hodnotenie?
4. Kľúčové technické špecifikácie
5. Kde sa dá doska použiť?
6. Ako by mali inžinieri pristupovať k integrácii LCD?
7. Ako prispôsobenie zlepšuje kompatibilitu projektu?
8. Často kladené otázky
9. Záver a podpora projektu

Čo je to AD doska rozhrania HDMI na TTL?

AD Board s rozhraním HDMI To TTL je ovládač LCD, ktorý konvertuje video informácie zo zdroja HDMI do formátu signálu, ktorý dokáže spracovať kompatibilný TTL/RGB TFT LCD panel. HDMI je široko používané v počítačoch, vstavaných systémoch, priemyselných ovládačoch a iných moderných digitálnych video zdrojoch, zatiaľ čo mnoho TFT LCD panelov používa paralelné RGB alebo TTL rozhrania.

Bez vhodného ovládača môžu inžinieri potrebovať prepracovať hostiteľský systém alebo vyvinúť dodatočné obvody na konverziu signálu. Vyhradená riadiaca doska poskytuje priamu integračnú cestu a môže kombinovať spracovanie signálu, správu napájania panela, konfiguráciu časovania a ovládanie podsvietenia v jednom kompaktnom riešení.

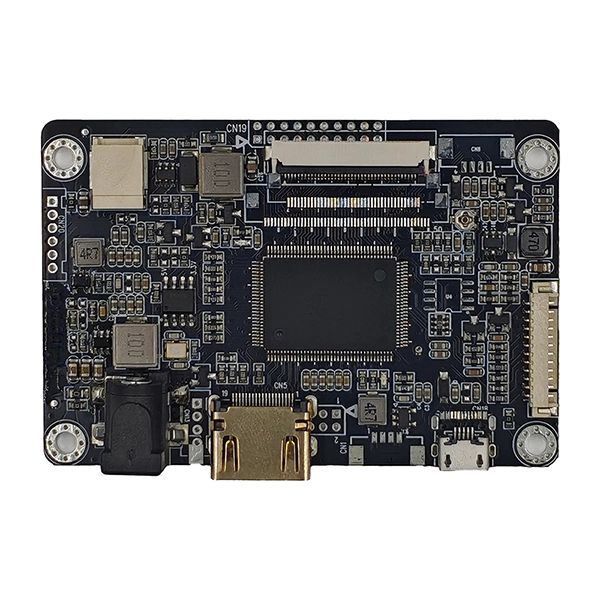

AD doska SKY-TDM HDMI To TTL Interface AD ​​Board je navrhnutá špeciálne pre priemyselnú integráciu LCD. Podľa špecifikácií produktu podporuje konfigurácie výstupu TTL/RGB displeja, nastaviteľné napätie na paneli 3,3 V alebo 5 V, integrovaný ovládač LED, prispôsobiteľný firmvér a rozsah napájacieho zdroja 8–18 V DC.

Prečo je konverzia HDMI na TTL dôležitá pre projekty TFT LCD?

Integrácia displeja často zahŕňa viac ako len výber LCD so správnymi fyzickými rozmermi. Inžinieri musia tiež prispôsobiť zdroj videa, rozhranie, napätie, časovanie, podsvietenie, konektor a mechanickú štruktúru.

Vhodný ovládač HDMI-to-TTL môže pomôcť vyriešiť niekoľko bežných problémov s integráciou:

• Kompatibilita rozhrania:Poskytuje praktické prepojenie medzi zdrojmi videa HDMI a TTL/RGB TFT panelmi.
• Zhoda výkonu:Nastaviteľné napätie panela pomáha vyhovieť rôznym elektrickým požiadavkám LCD.
• Správa podsvietenia:Integrované ovládanie LED podsvietenia znižuje potrebu samostatného obvodu ovládača.
• Prispôsobenie firmvéru:Časovanie displeja a ďalšie parametre je možné prispôsobiť pre konkrétne modely LCD.
• Kompaktná inštalácia:Malé usporiadanie ovládača môže byť cenné tam, kde je obmedzený priestor krytu.
• Efektivita vývoja:Pripravená architektúra radiča môže znížiť množstvo vývoja rozhrania displeja, ktoré vyžaduje tím OEM.

Aké sú kľúčové vlastnosti na hodnotenie?

1. Viacero konfigurácií TTL/RGB rozhrania

Rôzne TFT panely môžu používať rôzne priradenia pinov FPC a konfigurácie signálu. Doska podporuje niekoľko usporiadaní rozhraní, vrátane 40-pinových a 50-pinových konfigurácií RGB, čo dáva inžinierom väčšiu flexibilitu pri výbere vhodných panelov.

2. Nastaviteľné napätie panelu

Ovládač podporuje voliteľné výstupné napätie panelu 3,3V a 5V. Je to dôležité, pretože privádzanie nekompatibilného napätia môže spôsobiť nestabilitu displeja alebo potenciálne poškodiť elektroniku panela. Výber napätia by mal byť vždy overený podľa elektrických špecifikácií výrobcu LCD.

3. Integrovaný ovládač podsvietenia LED

Zabudovaný obvod riadenia podsvietenia zjednodušuje architektúru systému kombináciou ovládania displeja a správy podsvietenia LED na tej istej doske. Rozhranie podsvietenia poskytuje napájanie, ON/OFF a PWM/Vadj súvisiace pripojenia pre ovládanie na úrovni systému.

4. Prispôsobiteľný firmvér

LCD panely vyžadujú na správne zobrazenie obrázkov vhodné parametre časovania. Prispôsobenie firmvéru môže pokrývať parametre, ako je rozlíšenie, časovanie, orientácia displeja, bootovacie logo a konfigurácia OSD v závislosti od požiadaviek projektu.

5. Priemyselne orientovaný dizajn

Priemyselné zariadenia môžu pracovať nepretržite a môžu byť vystavené elektrickému rušeniu, zmenám teploty a priestorovým obmedzeniam. Regulátor je navrhnutý so stabilným riadením napájania, optimalizovaným smerovaním signálu a inžinierstvom s ohľadom na EMI na podporu náročných vstavaných aplikácií.

Kľúčové technické špecifikácie

Nasledujúca tabuľka sumarizuje hlavné publikované špecifikácie AD rady rozhrania HDMI To TTL:

Pred zadaním objednávky alebo začatím sériovej výroby by inžinieri mali potvrdiť kompletné elektrické, časové, mechanické a konektorové špecifikácie s vybraným LCD panelom.

Kde sa dá doska použiť?

Vďaka kompaktnej architektúre a konfigurovateľnému zobrazovaciemu rozhraniu je AD doska s rozhraním HDMI To TTL užitočná pre rôzne vstavané aplikácie. Typické prípady použitia zahŕňajú:

• Priemyselné HMI:Pripojte priemyselné počítače alebo riadiace jednotky ku kompaktným displejom operátora TFT.
• Lekárske nástroje:Poskytnite zobrazovacie rozhranie pre diagnostické, monitorovacie a laboratórne zariadenia.
• Prenosné testovacie zariadenie:Podporujte kompaktné displeje, kde je dôležitý priestor PCB a správa napájania.
• Automatizácia budov:Moduly displeja pohonu používané v riadiacich a monitorovacích termináloch.
• Bezpečnostné vybavenie:Integrujte TFT displeje do kompaktných monitorovacích a riadiacich zariadení.
• Vstavané terminály:Poskytnite pripojenie HDMI-to-TTL pre prispôsobené priemyselné a inteligentné zariadenia.

Tieto aplikácie majú vo všeobecnosti podobné požiadavky: stabilný prenos obrazu, predvídateľná kompatibilita panelov, kompaktná inštalácia a ovládač, ktorý možno prispôsobiť konečnej konfigurácii LCD.

Ako by mali inžinieri pristupovať k integrácii LCD?

Projekt spoľahlivého displeja by mal začať špecifikáciami LCD panela, a nie jednoduchým výberom ovládača na základe vstupného konektora. Štruktúrovaná kontrola kompatibility môže zabrániť nákladným redizajnom neskôr vo vývoji.

1. Identifikujte model LCD:Potvrďte presné číslo dielu panelu a údajový list.
2. Skontrolujte rozhranie:Skontrolujte, či panel používa požadovanú konfiguráciu pinov TTL/RGB.
3. Potvrďte napätie:Zlaďte nastavenie napätia na paneli ovládača so špecifikáciou LCD.
4. Overte načasovanie:Skontrolujte frekvenciu pixelov, horizontálne časovanie, vertikálne časovanie, synchronizáciu a súvisiace parametre.
5. Prispôsobte podsvietenie:Potvrďte napätie LED, prúd, požiadavky PWM a konfiguráciu konektora.
6. Skontrolujte mechanické detaily:Overte orientáciu FPC, polohu konektora, rozmery dosky a montážne požiadavky.
7. Otestujte celú zostavu:Vyhodnoťte stabilitu obrazu, správanie pri spustení, ovládanie jasu, teplotný výkon a dlhodobú prevádzku.

Poskytnutie údajového listu LCD, zamýšľanej aplikácie, vstupného zdroja a obmedzení krytu dodávateľovi ovládača môže značne zefektívniť proces párovania.

Ako prispôsobenie zlepšuje kompatibilitu projektu?

Štandardné riadiace dosky sú užitočné pre bežné aplikácie, ale OEM produkty majú často požiadavky, ktoré nemožno vyriešiť všeobecnou konfiguráciou. Prispôsobenie firmvéru a hardvéru sa preto môže stať dôležitou súčasťou vývoja displeja.

SKY-TDM poskytuje možnosti prispôsobenia, ktoré môžu zahŕňať:

• Rozlíšenie LCD a konfigurácia časovania
• Zobrazenie obnovovacej frekvencie a nastavenia parametrov obrazu
• Boot logo a prispôsobenie spúšťacieho rozhrania
• Konfigurácia ponuky OSD
• Nastavenie orientácie displeja
• Zhoda TTL/RGB kábla a FPC konektora
• Jas podsvietenia a optimalizácia sekvencie napájania
• Prispôsobenie PCB hodvábu a súkromných značiek
• Mechanické prispôsobenie montáže

Tento prístup je užitočný najmä pre výrobcov OEM, ktorí vyvíjajú zariadenia s definovaným modelom LCD, prispôsobeným krytom alebo dlhým životným cyklom produktu. SKY-TDM tiež poskytuje širšie možnosti integrácie displejov, ktoré zahŕňajú dotykové panely, LCD displeje a dosky s ovládačmi LCD, čo môže pomôcť zjednodušiť viaczložkové zdroje.

Často kladené otázky

Otázka 1: Ktoré LCD panely môžu pracovať s AD doskou s rozhraním HDMI To TTL?

Doska je určená pre kompatibilné TTL/RGB TFT LCD panely. Kompatibilita závisí od rozhrania panela, rozlíšenia, časovania, napätia, konektora a požiadaviek na podsvietenie. Poskytnutie presného modelu LCD pomáha technickému tímu overiť kompatibilitu.

Q2: Dá sa firmvér prispôsobiť pre konkrétny LCD?

áno. Firmvér je možné prispôsobiť podľa požiadaviek projektu vrátane časovania zobrazenia, rozlíšenia, orientácie, loga pri spustení a nastavení súvisiacich s OSD.

Q3: Obsahuje doska ovládač podsvietenia?

áno. Ovládač obsahuje integrovaný ovládač LED podsvietenia, ktorý pomáha znižovať potrebu dodatočného externého modulu na ovládanie podsvietenia.

Q4: Aké napätie panelu podporuje ovládač?

Zverejnené špecifikácie uvádzajú voliteľné možnosti panelového napätia 3,3V a 5V. Správne nastavenie by sa malo zvoliť podľa špecifikácií výrobcu LCD.

Q5: Je doska vhodná pre priemyselné zariadenia?

áno. Produkt je určený pre priemyselné aplikácie, ako sú terminály HMI, lekárske vybavenie, laboratórne prístroje, prenosné testovacie zariadenia a vstavané riadiace systémy. Jeho publikovaný rozsah prevádzkových teplôt je -20 °C až 80 °C.

Q6: Môže SKY-TDM poskytnúť zodpovedajúce káble?

áno. SKY-TDM podporuje prispôsobenie rozhraní a káblov pre projekty integrácie displeja, vrátane prispôsobených signálových káblov TTL/RGB a FPC pripojení.

Q7: Môžu zákazníci OEM požadovať prispôsobenú značku?

áno. Dostupné prispôsobenia môžu zahŕňať sieťotlačové značky PCB, balenie súkromných značiek, exkluzívny firmvér a ďalšie požiadavky špecifické pre daný projekt.

Záver a podpora projektu

Výber správneho ovládača displeja môže výrazne ovplyvniť efektivitu a spoľahlivosť projektu vstavaného LCD. AD Board s rozhraním HDMI To TTL poskytuje praktický most medzi zdrojmi videa HDMI a panelmi TTL/RGB TFT, pričom kombinuje konverziu signálu, správu napájania panela, ovládanie podsvietenia a konfiguráciu firmvéru v kompaktnom riešení. Pre výrobcov OEM môže možnosť prispôsobiť časovanie, firmvér, káble, konektory a mechanické detaily ešte viac zjednodušiť vývoj produktov a podporiť stabilnú dlhodobú výrobu.

Ak vyvíjate priemyselné HMI, lekársky prístroj, laboratórne zariadenie, prenosný tester alebo iný produkt so vstavaným displejom, SKY-TDM vám môže pomôcť vyhodnotiť váš model LCD a systémové požiadavky. Preskúmajte AD dosku s rozhraním HDMI To TTL alebokontaktujte náss údajmi o LCD, požadované rozhranie, množstvo a požiadavky na prispôsobenie, aby ste prediskutovali vhodné riešenie ovládača displeja.
