Keď priemyselné zariadenia potrebujú flexibilné video vstupy a spoľahlivé pripojenie TFT LCD,2-HDMI do LVDS TTL Interface AD BoardodSKY-TDMposkytuje praktické riešenie ovládača. Navrhnutý pre integráciu priemyselných displejov, podporuje duálne HDMI vstupy, LVDS a TTL výstupy, konfigurovateľný firmvér a LCD panely od 7 do 32 palcov, čo pomáha OEM vývojárom zjednodušiť integráciu hardvéru a znížiť úsilie pri vývoji.
Ovládač displeja musí robiť viac než len konvertovať video signály. Musí zodpovedať rozhraniu LCD, udržiavať stabilný prenos obrazu, podporovať požadované časovanie panela a zostať spoľahlivým počas celého životného cyklu zariadenia. The2-HDMI do LVDS TTL Interface AD Boardje navrhnutý podľa týchto praktických požiadaviek. Akceptovaním dvoch zdrojov videa HDMI a poskytovaním výstupných rozhraní LVDS alebo RGB TTL poskytuje dizajnérom zariadení väčšiu flexibilitu pri výbere priemyselných TFT LCD panelov. Jeho konfigurovateľný firmvér môže byť tiež prispôsobený rozlíšeniu, časovaniu, definíciám rozhrania, ovládaniu podsvietenia, nastaveniam OSD a ďalším požiadavkám projektu. Vďaka tomu je doska vhodná pre priemyselnú automatizáciu, lekárske zariadenia, samoobslužné kiosky, digitálne značenie, dopravné zariadenia a vstavané zobrazovacie systémy.
Obsah
- Čo je doska AD s rozhraním 2-HDMI na LVDS TTL?
- Prečo sú duálne vstupy HDMI dôležité v priemyselných displejoch?
- Ako zlepšujú výstupy LVDS a TTL kompatibilitu LCD?
- Aké kľúčové vlastnosti je potrebné zvážiť?
- Kde sa dá tento ovládač displeja použiť?
- Ako to zjednoduší integráciu displeja OEM?
- Technický prehľad riadiacej dosky
- Často kladené otázky
- Získajte prispôsobené riešenie priemyselného displeja
Čo je doska AD s rozhraním 2-HDMI na LVDS TTL?
Doska AD displeja, bežne nazývaná kontrolná doska LCD, funguje ako spojovací bod medzi zdrojom videa a panelom LCD. V priemyselných zariadeniach môže zdroj videa poskytovať signál HDMI, zatiaľ čo vybraný panel TFT LCD môže vyžadovať rozhranie LVDS alebo TTL. Riadiaca jednotka prekladá a spracováva prichádzajúci video signál tak, aby mohol byť doručený do príslušného rozhrania LCD.

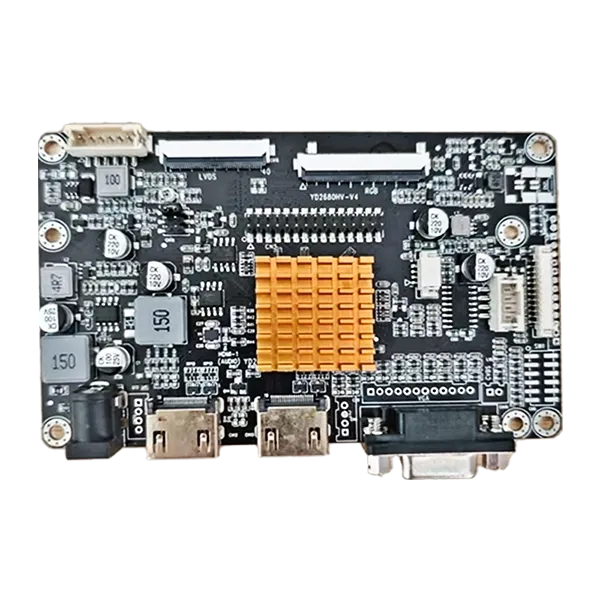

The2-HDMI do LVDS TTL Interface AD Boardje navrhnutý špeciálne pre tento typ integrácie. Podporuje dva video vstupy HDMI a môže poskytnúť LVDS alebo RGB TTL výstup pre kompatibilné priemyselné TFT LCD panely. Podľa špecifikácií produktu je možné ho nakonfigurovať pre priemyselné TFT displeje od približne 7 do 32 palcov, v závislosti od konkrétnych požiadaviek na panel.
V prípade projektov OEM môže tento prístup znížiť potrebu prepracovania celej elektroniky displeja pri zmene modelov panelov alebo konfigurácií zariadení. Namiesto toho môžu inžinieri vybrať vhodnú konfiguráciu ovládača a overiť rozlíšenie, časovanie, definíciu rozhrania a požiadavky na napájanie LCD.
Prečo sú duálne vstupy HDMI dôležité v priemyselných displejoch?
Priemyselné systémy čoraz viac využívajú viacero zdrojov videa. Napríklad stroj môže potrebovať zobrazovať informácie z počítača a zároveň prijímať signál z priemyselnej kamery, inšpekčného systému, vstavaného počítača alebo sekundárnej spracovateľskej jednotky.
Ovládač s dvoma vstupmi HDMI poskytuje pohodlný spôsob pripojenia dvoch digitálnych zdrojov videa a prepínania medzi nimi. Vďaka tomu môže byť architektúra systému flexibilnejšia bez potreby dodatočného externého spínacieho zariadenia v každej aplikácii.
- Viacero zdrojov videa:Dva HDMI vstupy poskytujú väčšiu flexibilitu systému.
- Systémová integrácia:Prepínanie zdroja videa môže byť začlenené do architektúry displeja.
- Upgrady vybavenia:Existujúce systémy je možné prispôsobiť novým zdrojom videa na báze HDMI.
- Flexibilita dizajnu:Inžinieri môžu zostaviť zobrazovacie systémy na rôznych konfiguráciách zdrojov.
Táto funkcia je užitočná najmä pre priemyselné systémy HMI, ovládacie terminály, kontrolné zariadenia, kiosky a ďalšie produkty, kde je dôležitá flexibilita zdroja zobrazenia.
Ako zlepšujú výstupy LVDS a TTL kompatibilitu LCD?
Nie všetky LCD panely používajú rovnaké elektrické rozhranie. Dve bežne používané rozhrania v priemyselných aplikáciách TFT sú LVDS a TTL/RGB. Výber nesprávneho rozhrania ovládača môže viesť k nekompatibilite, nestabilným obrazom alebo dodatočnému prepracovaniu hardvéru.
Podpora výstupu LVDS aj TTL poskytuje dizajnérom systému viac možností pri výbere kompatibilných LCD panelov. Pripojenie LVDS ovládača zahŕňa vyhradené páry diferenciálnych signálov, zatiaľ čo jeho rozhranie TTL poskytuje dáta RGB a synchronizačné signály pre kompatibilné panely.
| Rozhranie | Typická funkcia | Integračná hodnota |
|---|---|---|
| LVDS | Vysokorýchlostný diferenciálny prenos dát LCD | Vhodné pre mnohé priemyselné TFT LCD panely |
| TTL/RGB | Paralelne RGB zobrazenie dát a signálov časovania | Podporuje kompatibilné panely TFT s rozhraním TTL |
| HDMI | Vstup digitálneho zdroja videa | Pohodlné pripojenie k modernému video zariadeniu |
Pred výrobou by inžinieri mali vždy potvrdiť presný model LCD, rozlíšenie, parametre časovania, požiadavky na napätie, konfiguráciu konektorov a mapovanie pinov. Kompatibilita rozhrania závisí skôr od kompletnej špecifikácie panela než od samotného názvu rozhrania.
Aké kľúčové vlastnosti je potrebné zvážiť?
Výber priemyselného LCD ovládača vyžaduje viac ako len kontrolu, či sa vstupné a výstupné konektory fyzicky zhodujú. Spoľahlivosť projektu môžu ovplyvniť elektrické špecifikácie, konfigurácia firmvéru, časovanie panela, požiadavky na podsvietenie a úvahy o dlhodobom napájaní.
Dva HDMI video vstupy
Dva HDMI vstupy umožňujú konštruktérom zariadení pripojiť viacero digitálnych video zdrojov a vybrať vhodný zdroj podľa systémových požiadaviek.
Podpora výstupu LVDS a TTL
Podpora oboch typov výstupov rozširuje rozsah kompatibilných TFT LCD panelov a môže obmedziť redizajn hardvéru, keď OEM projekt používa rôzne konfigurácie displeja.
Flexibilná konfigurácia firmvéru
Firmvér je možné prispôsobiť podľa rozlíšenia LCD, parametrov časovania, definícií rozhrania, požiadaviek na OSD, loga pri spustení a ďalších nastavení špecifických pre aplikáciu. To je obzvlášť cenné pre OEM a ODM zariadenia, kde štandardná konfigurácia ovládača nemusí byť dostatočná.
Priemyselne orientovaný dizajn
Doska je určená pre kontinuálne priemyselné aplikácie s konštrukčnými úvahami zameranými na stabilné spracovanie signálu, redukciu rušenia, dostupnosť komponentov a dlhodobú prevádzku.
Kompaktná integrácia
Vyhradená riadiaca doska môže zjednodušiť internú architektúru displeja vstavaného zariadenia a pomôcť inžinierom spravovať pripojenia LCD, ovládanie podsvietenia, konverziu signálu a súvisiace funkcie displeja v rámci definovanej hardvérovej platformy.
Kde sa dá tento ovládač displeja použiť?
Pretože ovládač kombinuje flexibilitu vstupu HDMI s možnosťami výstupu LVDS a TTL LCD, môže slúžiť širokej škále vstavaných a priemyselných zobrazovacích aplikácií.
| Aplikácia | Prečo je ovládač užitočný |
|---|---|
| Priemyselná automatizácia | Spája digitálne zdroje videa s priemyselnými zobrazovacími panelmi TFT |
| Lekárske vybavenie | Podporuje prispôsobené konfigurácie displeja pre špecializované zariadenia |
| Samoobslužné kiosky | Poskytuje flexibilný video vstup a integrovanú integráciu LCD |
| Digital Signage | Umožňuje zdrojom obsahu na báze HDMI napájať kompatibilné LCD panely |
| Dopravné zariadenia | Podporuje vstavané zobrazovacie systémy vyžadujúce stabilnú prevádzku |
| Vstavané systémy | Ponúka konfigurovateľné rozhrania pre návrhy displejov špecifické pre aplikáciu |
Vhodná konfigurácia závisí od operačného prostredia zariadenia, modelu LCD, zdroja videa, rozlíšenia, mechanického priestoru a architektúry napájania. Z tohto dôvodu by sa pred sériovou výrobou malo dokončiť technické overenie.
Ako to zjednoduší integráciu displeja OEM?
Integrácia displeja sa môže skomplikovať, keď OEM projekt vyžaduje, aby LCD panel, dotyková obrazovka, ovládač, káble, firmvér, podsvietenie a mechanická štruktúra spolupracovali. Riadiaca doska, ktorú možno nakonfigurovať okolo cieľového LCD, môže znížiť niektoré z týchto integračných problémov.
SKY-TDM poskytuje služby v oblasti inžinierstva displejov, ktoré zahŕňajú výber LCD, konfiguráciu ovládača, prispôsobenie dotykovej obrazovky, optické lepenie, krycie sklo, prepojovacie káble a súvisiace požiadavky na integráciu displeja. Jej systémy riadenia kvality zahŕňajú certifikácie ISO 9001, ISO 13485 a IATF 16949, zatiaľ čo riadiace dosky prechádzajú pred odoslaním funkčným testovaním podľa informácií o produkte spoločnosti.
Pre zákazníkov OEM a ODM môže technická podpora zahŕňať:
- Rozlíšenie LCD a konfigurácia časovania
- Mapovanie pinov LVDS a nastavenie časovania TTL
- Optimalizácia firmvéru
- Ovládanie podsvietenia a jasu
- Konfigurácia jazyka OSD
- Prispôsobenie loga pri spustení
- Konfigurácia kolíkov a konektorov kábla
- Požiadavky na mechanickú montáž
- Zhoda LCD a dotykového panela
Tento integrovaný prístup môže byť obzvlášť cenný pre projekty, kde sú kompatibilita displeja a dlhodobá dostupnosť komponentov dôležitými aspektmi návrhu.
Technický prehľad riadiacej dosky
Nasledujúca tabuľka sumarizuje dôležité charakteristiky tohto riešenia regulátora a vysvetľuje ich praktický význam počas vývoja zobrazovacieho systému.
| Špecifikácia / Funkcia | Dostupná konfigurácia | Inžiniersky prínos |
|---|---|---|
| Video vstupy | 2 × HDMI | Podporuje viacero zdrojov digitálneho videa |
| LCD výstupy | LVDS a TTL/RGB | Rozširuje výber kompatibilných LCD |
| Rozsah veľkostí LCD | Približne 7-32 palcov | Vhodné pre rôzne priemyselné formáty displeja |
| Firmvér | Konfigurovateľné | Podporuje parametre zobrazenia špecifické pre projekt |
| LVDS konektor | JST 2×15 kolík | Poskytuje pripojenia diferenciálneho zobrazovacieho signálu |
| LVDS FFC | 40-kolíkový, 0,5 mm | Podporuje kompatibilné pripojenia LCD panelov |
| TTL T-CON | 50-kolíkový FFC | Poskytuje pripojenie RGB a časovania signálu |
| Rozhranie podsvietenia | PH2.0 6-pin | Podporuje kompatibilný výkon a ovládanie podsvietenia |
Skutočné definície pinov a elektrická konfigurácia by sa mali vždy porovnať s cieľovým údajovým listom LCD. Napríklad rozhranie LVDS používa páry diferenciálnych signálov TX, zatiaľ čo rozhranie TTL obsahuje dáta RGB, DE, VS, HS, DCLK a súvisiace riadiace signály. Pre úspešnú integráciu je nevyhnutné správne mapovanie pinov.
Často kladené otázky
1. Aké LCD panely je možné pripojiť k tomuto ovládaču?
Ovládač je možné nakonfigurovať pre širokú škálu priemyselných TFT LCD panelov pomocou kompatibilných rozhraní LVDS alebo TTL. Panely v približnom rozsahu 7–32 palcov môžu byť podporované v závislosti od konkrétneho modelu a elektrických požiadaviek. Uvedenie čísla modelu LCD umožňuje technickému tímu overiť kompatibilitu.
2. Dá sa firmvér prispôsobiť pre projekt OEM?
áno. Prispôsobenie firmvéru môže zahŕňať rozlíšenie LCD, parametre časovania, definície rozhrania, nastavenia OSD, logá pri spustení a ďalšie požiadavky špecifické pre daný projekt.
3. Podporuje doska LVDS aj TTL LCD panely?
áno. Ovládač je navrhnutý tak, aby poskytoval možnosti výstupu LVDS aj RGB TTL, čo mu umožňuje podporovať rôzne kompatibilné priemyselné konfigurácie TFT LCD.
4. Môžu byť súčasne pripojené dva zdroje HDMI?
Doska poskytuje dve vstupné rozhrania HDMI, ktoré umožňujú začlenenie dvoch kompatibilných digitálnych zdrojov videa do zobrazovacieho systému s výberom zdroja podľa nakonfigurovanej aplikácie.
5. Je tento regulátor vhodný pre nepretržité priemyselné aplikácie?
Produkt je určený pre priemyselné aplikácie a nepretržitú prevádzku s dôrazom na stabilné spracovanie signálu, kontrolu rušenia, priemyselne orientované komponenty a dlhodobé úvahy o dodávke.
6. Môže SKY-TDM dodať kompletnú zostavu displeja?
áno. SKY-TDM môže podporovať širšie požiadavky na integráciu displejov, vrátane priemyselných LCD panelov, kapacitných alebo odporových dotykových obrazoviek, riadiacich dosiek, prepojovacích káblov, optického spájania, krycieho skla a súvisiacich inžinierskych služieb OEM/ODM.
Získajte prispôsobené riešenie priemyselného displeja
Výber správneho LCD ovládača je dôležitým krokom pri budovaní stabilného priemyselného zobrazovacieho systému. Vďaka duálnym vstupom HDMI, kompatibilite výstupu LVDS a TTL, konfigurovateľnému firmvéru a technickej podpore prispôsobenia a integrácie LCD môže tento ovládač pomôcť vývojárom OEM vytvárať zobrazovacie systémy podľa ich špecifických technických požiadaviek. Ak hodnotíte nový projekt priemyselného HMI, lekárskeho zariadenia, kiosku, prepravného displeja alebo vstavaného zariadenia, prečítajte si viac o 2-HDMI na LVDS TTL Interface AD Board akontaktujte náss vaším modelom LCD, rozlíšením, typom rozhrania, množstvom a požiadavkami projektu. SKY-TDM môže pomôcť overiť kompatibilitu a vyvinúť praktické riešenie zobrazenia pre vašu aplikáciu.
