Aká je najlepšia voľba pre projekt priemyselného HMI?

Pri výbere kapacitných dotykových panelov pre priemyselné zariadenia sa dnes hlavný dôraz kladie na veľkosť obrazovky, dotykové body, krycie sklo a optickú lamináciu. Jedna kľúčová technická špecifikácia by sa však nemala ignorovať: rozhranie dotykového signálu.

Aký je skutočný rozdiel medzi USB a I²C pre priemyselné kapacitné dotykové panely? A čo je dôležitejšie, ako by ste si mali vybrať správne rozhranie pre váš projekt?

Pre klientov OEM a ODM výber do značnej miery závisí od hostiteľského systému, architektúry radiča, softvérového prostredia a mechanického dizajnu.

SKY-TDM ponúka prispôsobené kapacitné dotykové panely pre priemyselné HMI, lekárske zariadenia, vstavané systémy, inteligentné terminály a automatizačné aplikácie s podporou USB, I²C a ďalších možností rozhrania.

Čo je dotykový panel USB?

Dotykové údaje prenáša do hostiteľského systému pomocou komunikačného protokolu USB. Keďže USB je jedným z najbežnejších periférnych rozhraní, je ideálnou voľbou na pripojenie k priemyselným počítačom, platformám Windows/Linux/Android, samoobslužným kioskom, komerčným displejom a vstavaným počítačom.

Najväčšou výhodou USB je jeho pohodlie. Vývojové tímy môžu jednoducho pripojiť dotykový panel k hostiteľskému systému bez toho, aby museli navrhovať vyhradené komunikačné obvody na hlavnej doske plošných spojov, čo výrazne skracuje čas vývoja produktu.

Čo je dotykový panel I²C?

I²C je bežné sériové komunikačné rozhranie vo vstavaných systémoch.

Dotykové panely I²C komunikujú priamo s mikrokontrolérmi alebo procesormi cez zbernicu I²C, vďaka čomu sú ideálne pre dizajny vlastného hardvéru.

Napríklad, ak priemyselný projekt už má hlavnú riadiacu dosku, zvyčajne sa uprednostňuje pripojenie dotykového ovládača k procesoru cez I²C. V tomto prípade I²C funguje ako neoddeliteľná súčasť hardvérovej architektúry, nie len ako externá periféria.

USB vs. I²C: Aký je hlavný rozdiel?

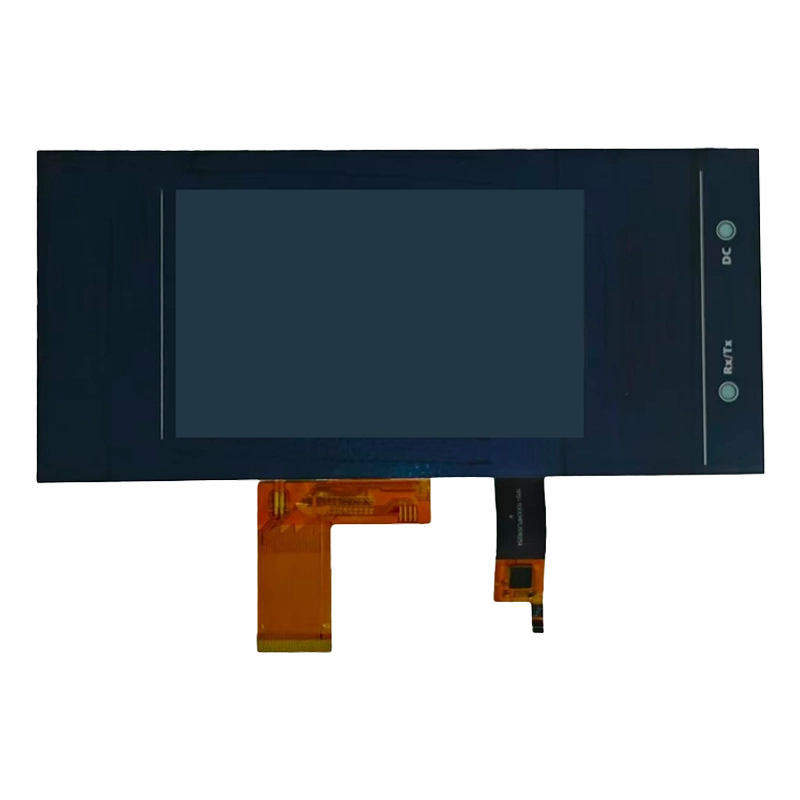

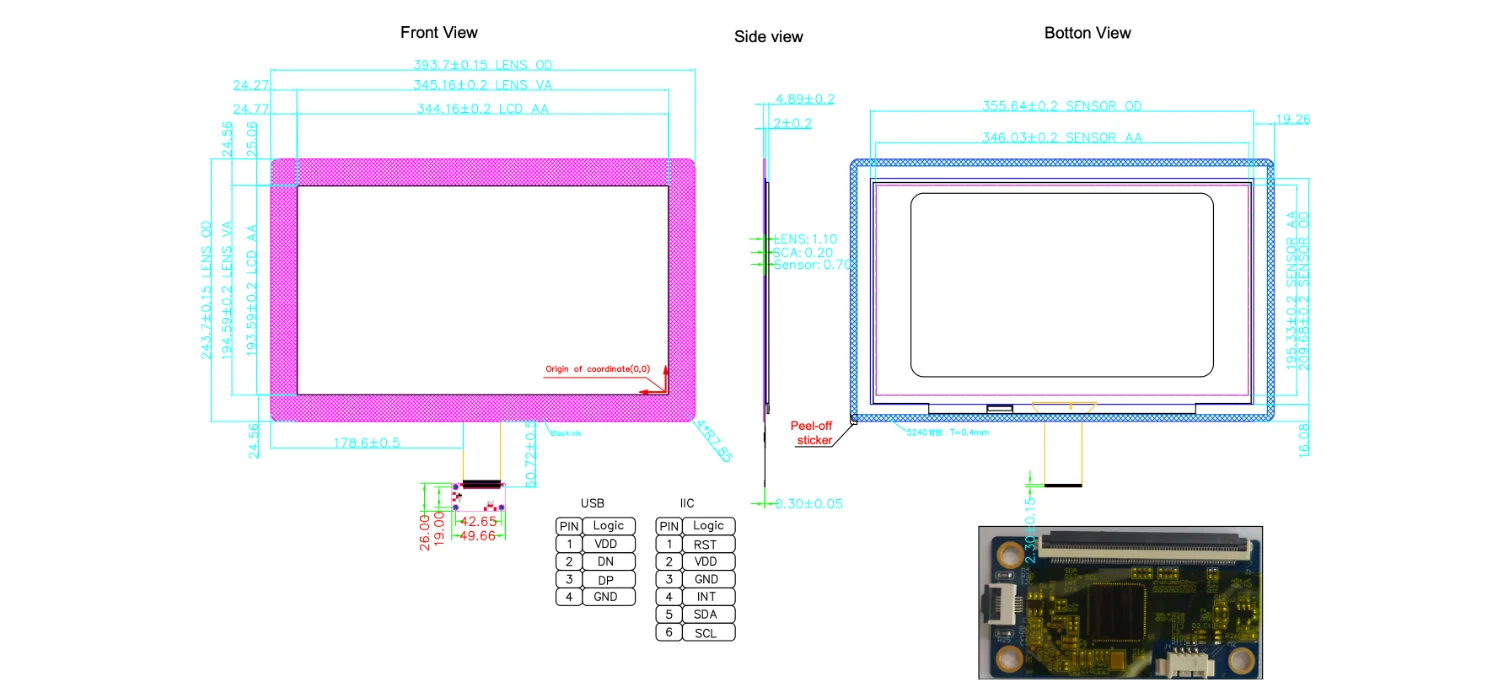

To je dôvod, prečo môže byť rovnaká veľkosť dotykového panela dostupná vo verziách USB aj IIC.

Dotyková technológia môže byť podobná, ale spôsob systémovej integrácie je odlišný.

Výhody dotykových panelov USB

●Jednoduchšia integrácia: V prípade priemyselných systémov HMI sa dotykové panely USB ľahšie integrujú, pretože hostiteľská platforma už podporuje USB.

●Vynikajúca kompatibilita platformy: Bežné operačné systémy na trhu natívne podporujú USB, čo z neho robí štandardné rozhranie pre Windows, Android a Linux.

●Ideálne pre samostatné systémy HMI: Pri používaní samostatných počítačov alebo vstavaných počítačov poskytuje rozhranie USB pohodlné komunikačné pripojenie.

●Zrýchlený vývoj: V počiatočných fázach projektu umožňuje USB rýchle vyhodnotenie použiteľnosti dotykového panela bez potreby predbežného vývoja špecializovaných komunikačných rozhraní.

Výhody dotykových panelov I²C

●Navrhnuté pre integrovanú integráciu: Ak je dotykový panel priamo integrovaný do vstavaného systému, najvhodnejšou voľbou je rozhranie I²C.

●Simple Bus Architecture: I²C využíva dvojvodičovú komunikačnú štruktúru, ktorá je veľmi atraktívna pre vstavané PCB s obmedzenými zdrojmi rozhrania.

●Širšie ovládanie hardvéru: Zákazníkom, ktorí nezávisle vyvíjajú svoje vlastné ovládacie dosky a firmvér, poskytuje rozhranie I²C väčšiu kontrolu nad architektúrou dotykovej komunikácie.

●Ideálne pre prispôsobené zariadenia: I²C je obzvlášť užitočný pre OEM zariadenia, kde sú dotykový panel a hlavná ovládacia doska navrhnuté synchrónne.

Ktoré rozhranie dotykového panela je vhodnejšie pre priemyselné HMI?

Rôzne rozhrania ponúkajú rôzne výhody a žiadne jednodotykové rozhranie nevyhovuje všetkým priemyselným scenárom HMI. Môžete sa riadiť nasledujúcimi pokynmi:

●Priemyselné počítače + dotykové panely: USB je vo všeobecnosti pohodlnejšou voľbou.

●MCU + vstavané dotykové panely: I²C je zvyčajne optimálna voľba.

●Vlastné ovládacie dosky: I²C poskytuje hlbšiu integráciu hardvéru.

●Rýchle prototypovanie: USB môže zjednodušiť počiatočné testovanie a hodnotenie.

●Masová výroba: USB aj I²C sú životaschopné; konečné rozhodnutie by malo byť založené na skutočnej hardvérovej a softvérovej architektúre.

Naše dotykové panely v súčasnosti ponúkajú rôzne produkty s kapacitnými dotykovými panelmi USB/I²C, ktoré pokrývajú rôzne veľkosti obrazoviek pre priemyselné HMI a vstavané aplikácie.

Ovplyvňuje rozhranie dotykový výkon dotykového panela?

Toto je veľmi dôležitá otázka.

Zatiaľ čo komunikačné rozhranie je zodpovedné za prenos dotykových údajov, celkový dojem z dotyku je určený kombináciou viacerých faktorov. Patria sem predovšetkým: dizajn dotykového snímača, dotykový IC, firmvér, smerovanie snímača, hrúbka krycieho skla, podpora dotyku v rukaviciach, prostredie EMI/ESD, proces optickej laminácie a hostiteľský systém. Preto je výber medzi USB a I²C iba jedným krokom vo vývoji priemyselného dotykového panela a nemá vplyv na výkon dotyku.

Ako si vybrať správne rozhranie dotykového panela?

Na začiatku návrhu projektu môžete určiť vhodné rozhranie na základe nasledujúcich piatich kľúčových bodov:

●Skontrolujte hostiteľskú platformu: Bude dotykový panel pripojený k priemyselnému PC, základnej doske Android, systému Linux alebo MCU?

●Skontrolujte hlavný ovládač: Poskytuje už základná doska rozhranie USB alebo I²C?

●Skontrolujte mechanickú štruktúru: Kde bude umiestnený ovládač s dotykovým panelom? Aký dlhý by mal byť FPC alebo plochý kábel? Kde bude konektor nainštalovaný?

●Skontrolujte softvérové ​​prostredie: Má už vývojový tím potrebný ovládač alebo podporu firmvéru?

●Skontrolujte výrobný plán: Ak sa produkt chystá vstúpiť do sériovej výroby, výber rozhrania by mal byť potvrdený pred konečným návrhom PCB.

Vytvorenie dotykového panela okolo vášho produktu

Profesionálny priemyselný dotykový panel by sa nemal vyberať výlučne na základe veľkosti obrazovky. Kompletné riešenie si vyžaduje komplexné zváženie nasledujúcich prvkov:

Dotyková technológia → Senzor → IC ovládača → Rozhranie → Krycie sklo → FPC → Firmvér → Mechanická integrácia → Prostredie aplikácie

Tento holistický prístup je obzvlášť dôležitý pre priemyselné zariadenia, lekárske zariadenia, automatizačné systémy a ďalšie produkty určené na dlhodobú prevádzku.

Správne rozhranie preto nemusí byť nevyhnutne to, ktoré má najvyššie špecifikácie, ale také, ktoré sa dá spoľahlivo integrovať do kompletného produktu zákazníka.

Potrebujete pomoc pri výbere medzi dotykovými panelmi USB a I²C?

Ak vyvíjate priemyselné HMI, lekárske zariadenia, automatizačné systémy, samoobslužné kiosky alebo vstavané produkty, uveďte veľkosť dotykovej obrazovky, hostiteľskú platformu, operačný systém, mechanické výkresy a požiadavky na rozhranie.

SKY-TDMdotykové panely môžu odporučiť najvhodnejšiu konfiguráciu dotykového panela a rozhrania pre váš projekt.

Kontaktujte nás ešte dnes pre prispôsobené riešenia USB, I²C alebo kombinované USB + I²C kapacitné dotykové panely.
