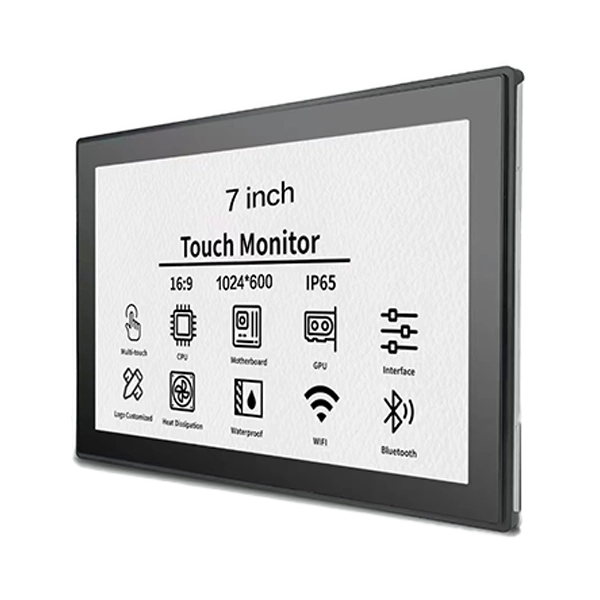

SKY-TDMposkytuje7-palcový dotykový monitor s otvoreným rámompre ovládacie panely inteligentných domácností, budovanie videovrátnikov, terminály riadenia prístupu a vstavané zariadenia. Tento kompaktný monitor, ktorý kombinuje priemyselný IPS displej s citlivým viacdotykovým PCAP a flexibilnými možnosťami montáže, pomáha výrobcom zariadení vytvárať intuitívne rozhrania prispôsobené ich produktom.
7-palcový dotykový monitor s otvoreným rámom ponúka praktickú rovnováhu medzi kompaktnými rozmermi, interaktívnymi funkciami a flexibilnou integráciou vybavenia. Na rozdiel od bežných stolových monitorov je jeho konštrukcia s otvoreným rámom navrhnutá na inštaláciu do vlastných skríň, nástenných panelov, kioskov a vstavaných systémov. Medzi kľúčové faktory výberu patrí rozlíšenie displeja, jas, citlivosť na dotyk, pripojovacie rozhrania, montážne rozmery a prevádzkové podmienky. SKY-TDM podporuje možnosti prispôsobenia, ako sú displeje s vysokým jasom, úpravy krycích skiel, optické lepenie, mechanické úpravy a úpravy rozhrania, čo pomáha výrobcom OEM vyvíjať riešenia displejov, ktoré zodpovedajú ich aplikačným požiadavkám.
7-palcový dotykový monitor s otvoreným rámom je kompaktný interaktívny displej navrhnutý na integráciu do zariadenia a nie na použitie ako samostatná obrazovka pracovnej plochy. Zvyčajne kombinuje LCD panel, dotykový senzor, elektroniku ovládača a montážnu štruktúru, ktorá umožňuje výrobcom zariadení inštalovať displej za vlastný predný panel.
Dizajn s otvoreným rámom poskytuje inžinierom OEM väčšiu kontrolu nad vzhľadom, usporiadaním montáže a celkovými rozmermi hotového produktu. Namiesto umiestnenia kompletného krytu spotrebiteľského monitora môžu dizajnéri začleniť displej priamo do nástennej riadiacej jednotky, prístupového terminálu alebo krytu stroja.
Model SKY-TDM kombinuje priemyselný IPS LCD panel s projektovou kapacitnou (PCAP) multidotykovou technológiou. Štandardný video vstup HDMI a dotykové pripojenie USB zjednodušujú integráciu s kompatibilnými hostiteľskými systémami, zatiaľ čo kovová konštrukcia s otvoreným rámom podporuje vstavanú inštaláciu.
Pre výrobcov vyvíjajúcich inteligentné domáce rozhrania alebo zariadenia na automatizáciu budov je výsledkom kompaktná zobrazovacia platforma, ktorú možno prispôsobiť rôznym dizajnom krytov a požiadavkám na interakciu používateľa.
Získajte viac informácií o 7-palcovom dotykovom monitore s otvoreným rámom a jeho dostupných možnostiach konfigurácie.
IPS LCD panel poskytuje široké pozorovacie uhly a pomáha používateľom čítať informácie z rôznych pozícií okolo nástenného terminálu alebo riadiacej stanice. To je užitočné najmä v zdieľaných priestoroch, kde používatelia nie sú vždy otočení priamo k displeju.
V závislosti od zvolenej konfigurácie možno rozlíšenie displeja, jas, kontrast a povrchovú úpravu prispôsobiť vizuálnym požiadavkám aplikácie.
Projektovaná kapacitná dotyková technológia podporuje intuitívnu interakciu vrátane poklepania, potiahnutia a ďalších podporovaných viacdotykových gest. Je vhodný pre grafické rozhrania, ktoré používateľom umožňujú navigovať v ponukách, upravovať nastavenia a spravovať pripojené zariadenia.
Pre špecializované projekty je možné dotykový výkon prispôsobiť požiadavkám, ako je ovládanie rukavíc, dotykové podmienky súvisiace s vodou alebo hrubšie krycie sklo. Tieto funkcie by mali byť špecifikované a overené pre zamýšľané prevádzkové prostredie.
Štruktúra otvoreného rámu umožňuje, aby sa monitor zmestil do puzdier prispôsobených zariadení bez toho, aby sa museli hromadiť v bežnom puzdre externého monitora. Vyhradené montážne otvory a prispôsobiteľné mechanické funkcie môžu výrobcom pomôcť zosúladiť displej s ich dizajnom krytu.
SKY-TDM popisuje tento produkt ako vhodný na nepretržitú prevádzku vo vstavaných aplikáciách. Skutočná spoľahlivosť nasadenia závisí od celkového návrhu systému vrátane vetrania, kvality napájania, teploty, montáže a podmienok používania.
Pre vhodné konfigurácie hostiteľského hardvéru a softvéru je možné monitor integrovať so systémami založenými na Windows, Linux, Android a Raspberry Pi. Pred dokončením návrhu skontrolujte výstup videa, dotykový vstup a kompatibilitu ovládača.
Vďaka malej veľkosti obrazovky a zabudovanej konštrukcii je tento monitor obzvlášť užitočný, keď zariadenie potrebuje interaktívne rozhranie, ale má obmedzený priestor na inštaláciu.
Napríklad systémový integrátor inteligentnej domácnosti môže potrebovať sedempalcový displej, ktorý sa zmestí do preddefinovaného nástenného krytu, pričom zostane prístupný po celý deň. Prispôsobený monitor s otvoreným rámom dokáže zarovnať montážne otvory, polohy káblov a dotykový povrch s krytom, čím sa znižuje potreba prepracovania celého ovládacieho panela.
Pri hodnotení aplikácie by inžinieri mali zvážiť aj pozorovaciu vzdialenosť, okolité svetlo, prístup používateľa, predpokladané prevádzkové hodiny a ochranu životného prostredia, ktorú poskytuje hotový kryt.
Dotyková technológia priamo ovplyvňuje použiteľnosť, interakciu so softvérom a vhodnosť pre pracovné prostredie. PCAP a odporové dotykové technológie slúžia rôznym požiadavkám, takže rozhodnutie by malo byť založené na tom, ako budú používatelia zariadenie ovládať.
| Porovnávací faktor | PCAP Touch | Odporový dotyk |
|---|---|---|
| Interakcia | Pri zodpovedajúcej konfigurácii podporuje viacdotykové rozhrania a rozhrania založené na gestách | Vo všeobecnosti sa hodí na priamu interakciu typu point-and-select |
| Dotykový vstup | Reaguje na zmeny kapacity | Reaguje na tlak aplikovaný na dotykový povrch |
| Používateľská skúsenosť | Podobne ako v moderných smartfónoch a tabletoch | Praktické pre jednoduché, kontrolované vstupné úlohy |
| Obsluha rukavíc | Vyžaduje kompatibilné ladenie dotyku a vhodné rukavice | V závislosti od dizajnu môže podporovať mnoho aplikácií v rukaviciach a dotykovom pere |
| Typické aplikácie | Inteligentné domáce panely, interkomy a interaktívne terminály | Vybrané priemyselné riadiace systémy a špecializované vstupné zariadenia |
Pre moderné rozhranie inteligentnej domácnosti s potiahnutím prstom a viacdotykovým ovládaním je PCAP často vhodným východiskovým bodom. Pre zariadenia ovládané konkrétnymi rukavicami alebo dotykovými perami môže byť vhodné vyhodnotiť odporový dotyk založený na tlaku.
Ani jedna technológia nie je univerzálne lepšia. Najlepšia voľba závisí od používateľského rozhrania, krycieho skla, operačného prostredia a požadovaného správania pri dotyku. Pri porovnávaní dostupných možností integrácie si pozrite riešenia dotykového panela a displeja SKY-TDM.
Samotná veľkosť obrazovky neurčuje, či sa monitor hodí pre vstavaný systém. Kupujúci by si mali spoločne prezrieť optické, elektrické, mechanické a environmentálne špecifikácie.
| Špecifikácia | Zverejnené informácie o produkte | Prečo na tom záleží |
|---|---|---|
| Veľkosť obrazovky | 7 palcov | Určuje kategóriu zobrazenia a dostupný priestor rozhrania. |
| Technológia displeja | IPS LCD v priemyselnej kvalite | Podporuje širokouhlé zobrazenie pre pevné inštalácie. |
| Rozlíšenie | Potvrďte objednanú konfiguráciu | Ovplyvňuje jasnosť textu, ikony a rozloženie rozhrania. |
| Dotyková technológia | Viacdotykové PCAP | Podporuje responzívne interaktívne rozhrania. |
| Video rozhranie | HDMI | Pripája displej ku kompatibilnému hostiteľskému zariadeniu. |
| Dotykové rozhranie | USB | Prenáša dotykový vstup do hostiteľského systému. |
| Napájanie | Potvrďte požiadavky vybraného modelu | Zabezpečuje elektrickú kompatibilitu so zariadením. |
| Montáž | Vstavaná inštalácia s otvoreným rámom | Určuje výrezy krytu a mechanické upevnenie. |
| Prispôsobenie | Jas, úprava skla, lepenie a mechanické možnosti | Pomáha prispôsobiť monitor špecifickým požiadavkám projektu. |
Pred objednaním si vyžiadajte najnovší technický list a mechanický výkres. Potvrďte požiadavky na aktívnu zobrazovaciu plochu, celkové rozmery, polohy montážnych otvorov, vzdialenosť kábla, napájací konektor a hostiteľské rozhranie.
Jas by mal zodpovedať aj inštalačnému prostrediu. Štandardný vnútorný ovládací panel nemusí vyžadovať rovnaký jas ako displej umiestnený v blízkosti jasného okna. SKY-TDM uvádza možnosti prispôsobenia vysokého jasu až do 1000 nitov pre vhodné konfigurácie; konečná hodnota by mala byť potvrdená pre vybraný model.
OEM zariadenia zriedkavo zdieľajú rovnaké rozmery krytu alebo prevádzkové požiadavky. Prispôsobenie pomáha zosúladiť displej s kompletným produktom namiesto toho, aby nútilo inžinierov prerábať okolité komponenty okolo štandardného monitora.
SKY-TDM ponúka možnosti prispôsobenia, ktoré môžu zahŕňať:
Optické lepenie, dotykové ladenie a ochrana životného prostredia by sa nemali považovať za vzájomne zameniteľné prvky. Napríklad lepenie môže zlepšiť optický výkon a pomôcť zmenšiť priestor, v ktorom sa môže hromadiť prach alebo vlhkosť, ale automaticky neurčuje konkrétne IP hodnotenie ani nerobí celé zariadenie vodotesným.
Pre projektové tímy je najefektívnejším prístupom definovať mechanický výkres, požiadavky na rozhranie, cieľový jas, správanie pri dotyku a prevádzkové podmienky pred požiadaním o prispôsobenú vzorku.
Štruktúrované hodnotenie pomáha predchádzať problémom s kompatibilitou počas prototypovania a hromadnej výroby. Pri porovnávaní dodávateľov a konfigurácií použite nasledujúci kontrolný zoznam.
Tieto kroky sú obzvlášť dôležité pre produkty, ktoré sa budú vyrábať vo viacerých výrobných sériách. Včasné overenie môže znížiť prepracovanie krytu, oneskorenia integrácie a zmeny, ktorým sa dá vyhnúť po začatí výroby.
Jeho primárnou výhodou je kompaktná, interaktívna integrácia. Konštrukcia s otvoreným rámom umožňuje výrobcom vložiť displej do vlastných krytov zariadení, zatiaľ čo dotyková funkcia poskytuje priame ovládanie používateľom bez potreby samostatnej klávesnice alebo myši.
áno. Dostupné možnosti prispôsobenia zahŕňajú mechanické rozmery, polohy montážnych otvorov, usporiadanie káblov, krycie sklo a vybrané funkcie rozhrania. Zdieľajte výkres krytu a požiadavky na inštaláciu, aby ste potvrdili realizovateľnosť.
SKY-TDM špecifikuje monitor na nepretržitú prevádzku vo vhodných vstavaných aplikáciách. Skutočná životnosť a spoľahlivosť závisí od konečnej konfigurácie, okolitej teploty, napájania, vetrania a prevádzkových podmienok. Pred nasadením potvrďte požadované kritériá overenia.
Informácie o produkte označujú vstup videa HDMI a dotykové pripojenie USB ako štandardné rozhrania. Ďalšie konfigurácie rozhrania môžu byť dostupné prispôsobením. Pred objednaním si overte kompatibilitu s určeným hostiteľským hardvérom.
K dispozícii je prispôsobenie jasu, pričom pre vhodné konfigurácie sú uvedené možnosti vysokého jasu až do 1 000 nitov. Optické lepenie a vhodné povrchové úpravy môžu tiež pomôcť zlepšiť čitateľnosť. Skutočný výkon závisí od inštalácie, odrazov a okolitého osvetlenia.
SKY-TDM identifikuje kompatibilitu Windows, Linux a Android, pričom vo vhodných konfiguráciách sú podporované aj systémy založené na Raspberry Pi. Počas testovania integrácie skontrolujte video výstup hostiteľa, podporu dotykového rozhrania USB, ovládače a softvérové požiadavky.
Poskytnite požadované množstvo, aplikáciu, rozlíšenie, jas, dotykovú technológiu, požiadavky na rozhranie, montážny výkres, prevádzkové prostredie a akékoľvek potreby prispôsobenia. Tieto detaily pomáhajú dodávateľovi odporučiť vhodnú konfiguráciu a vyhodnotiť výrobné požiadavky.
7-palcový dotykový monitor s otvoreným rámom je praktickou voľbou pre výrobcov zariadení, ktorí potrebujú kompaktný interaktívny displej s flexibilnou mechanickou integráciou. Jeho vhodnosť závisí nielen od veľkosti obrazovky: rozlíšenie, jas, dotyková technológia, montážne rozmery, rozhrania a prevádzkové podmienky musia zodpovedať hotovému produktu.
S technológiou displeja IPS, viacdotykovým PCAP, video vstupom HDMI, dotykovým pripojením USB a možnosťami prispôsobenia môže riešenie SKY-TDM podporovať ovládacie panely inteligentných domácností, interkomy budov, prístupové terminály a ďalšie vstavané aplikácie. Starostlivé preskúmanie špecifikácií a testovanie vzoriek sú naďalej nevyhnutné na dosiahnutie spoľahlivej integrácie.
Plánujete nový inteligentný domáci terminál, interkomový systém alebo priemyselné ovládacie rozhranie?Preskúmajte 7-palcový dotykový monitor s otvoreným rámom akontaktujte násaby ste prediskutovali svoje špecifikácie displeja, mechanické výkresy, požiadavky na prispôsobenie OEM a harmonogram projektu. SKY-TDM vám môže pomôcť vyhodnotiť vhodnú konfiguráciu displeja pre váš ďalší projekt vývoja produktu.
