Zhrnutie článku:Ako sa priemyselné zobrazovacie systémy vyvíjajú, inžinieri často čelia praktickej výzve: prepojenie moderných zdrojov signálu LVDS s TFT LCD panelmi, ktoré sa stále spoliehajú na TTL/RGB rozhrania. TheDoska na konverziu signálu LVDS na TTLodSKY-TDMposkytuje praktické premostenie medzi týmito dvoma zobrazovacími technológiami a pomáha výrobcom zariadení opätovne použiť existujúce LCD panely a zároveň znižovať náklady na redizajn, čas vývoja a zložitosť integrácie. Vďaka priemyselnému dizajnu PCB, stabilnému prenosu signálu, integrovanému riadeniu LED podsvietenia, nastaviteľnému VCOM a podpore prispôsobenia je tento typ konverznej dosky vhodný pre priemyselné HMI, lekárske zariadenia, vstavané systémy, dopravné zariadenia a iné zobrazovacie aplikácie.
AnDoska na konverziu signálu LVDS na TTLje obvod zobrazovacieho rozhrania určený na konverziu diferenciálnych zobrazovacích signálov LVDS na paralelné signály TTL/RGB požadované kompatibilnými TFT LCD panelmi. Táto funkcia sa stáva obzvlášť dôležitou, keď priemyselný počítač, vstavaný ovládač alebo zobrazovací zdroj poskytuje výstup LVDS, zatiaľ čo vybraný LCD panel používa rozhranie TTL/RGB.
Namiesto výmeny inak vhodného LCD panela alebo prepracovania celého riadiaceho systému môžu inžinieri zaviesť medzi zdroj signálu a displej konverznú dosku. Tento prístup môže byť obzvlášť cenný pri modernizácii starších zariadení, prispôsobených priemyselných displejoch a projektoch, kde je potrebné, aby existujúci inventár LCD zostal v prevádzke.

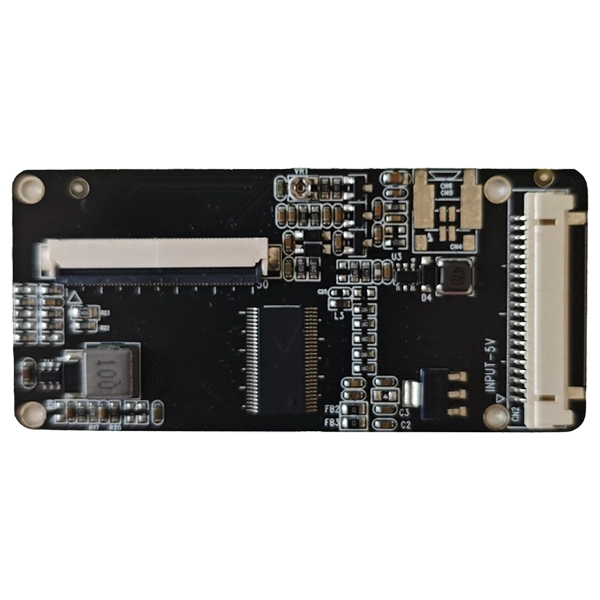

Riešenie SKY-TDM je navrhnuté pre integráciu priemyselných displejov. Štandardná konfigurácia podporuje an8-bitový LVDS vstupa a50-pinový TTL/RGB LCD výstup, s 5V vstupným napájaním, integrovaným LED driverom, nastavením VCOM a rozsahom prevádzkovej teploty-20 °C až +70 °C.
Rozhrania displeja nie sú vždy zameniteľné. LVDS a TTL/RGB používajú rôzne metódy prenosu obrazových údajov, čo znamená, že priame pripojenie vo všeobecnosti nie je možné, keď zdroj a panel LCD používajú rôzne architektúry rozhrania.
To vytvára niekoľko výziev pre výrobcov zariadení OEM:
Správne skonštruovaná konverzná doska rieši nesúlad rozhrania, pričom zvyšok architektúry displeja zostáva relatívne nezmenený. Pre výrobcov, ktorí inovujú staršie zariadenia, to môže poskytnúť efektívnejšiu cestu ako prerábanie celého zobrazovacieho systému.
Integrita signálu je jedným z najdôležitejších faktorov pri konverzii zobrazenia. Optimalizované diferenciálne smerovanie pomáha znižovať skreslenie signálu a podporuje stabilný prenos obrazu medzi zdrojom LVDS a konverznými obvodmi.
Priemyselné zariadenia často fungujú popri motoroch, spínaných zdrojoch energie, komunikačných zariadeniach a iných zdrojoch elektromagnetického rušenia. Starostlivo navrhnuté rozloženie PCB a architektúra napájania môže pomôcť znížiť nežiaduce rušenie a zlepšiť celkovú stabilitu systému.
Doska poskytuje TTL/RGB 50-pin LCD rozhranie pre kompatibilné TFT panely. Rozhranie obsahuje dáta RGB, synchronizačné signály, hodiny, signály súvisiace s napájaním, VCOM, reset a ďalšie pripojenia na ovládanie displeja.
Integrovaný ovládač podsvietenia LED pomáha zjednodušiť celkovú architektúru displeja. Namiesto získavania viacerých nezávislých obvodov môžu výrobcovia zariadení integrovať funkcie konverzie a podsvietenia do kompaktnejšieho riešenia displeja.
Nastavenie VCOM poskytuje dodatočnú flexibilitu pri spájaní dosky s rôznymi LCD panelmi. Inžinieri môžu doladiť konfiguráciu displeja, aby pomohli dosiahnuť vhodný obrazový výkon pre vybraný panel.
Projekty integrácie displeja často vyžadujú prispôsobené konektory, definície pinov, dĺžky káblov, montážne miesta, konfigurácie firmvéru alebo parametre časovania LCD. Výrobca konverznej dosky schopný prispôsobiť tieto prvky môže výrazne znížiť integračnú prácu pre OEM zákazníkov.
Nasledujúca tabuľka sumarizuje typickú konfiguráciu SKY-TDMDoska na konverziu signálu LVDS na TTL. Aktuálne špecifikácie sa môžu líšiť v závislosti od zvoleného LCD panela a prispôsobených požiadaviek projektu.
| Položka | Typická špecifikácia |
|---|---|
| Vstupné rozhranie | LVDS, 8-bit |
| Výstupné rozhranie LCD | TTL/RGB, 50-pin |
| Vstupné napätie | 5V |
| Ovládač podsvietenia | Integrovaný LED ovládač |
| Úprava VCOM | Podporované |
| Prevádzková teplota | -20 °C až +70 °C |
| Vlastný dizajn | Podporované |
| Typický konektor LVDS | Rozhranie HRS DF14-20 / DF19-20 |
| LCD konektor | TTL FFC 50-kolíkový |
V prípade inžinierskych projektov by sa mala špecifikácia rozhrania vždy porovnať s presným údajovým listom panela LCD. Samotný počet pinov nezaručuje kompatibilitu, pretože definície signálu, požiadavky na napätie, časovanie, orientácia a priradenie konektorov sa môže medzi panelmi líšiť.
Flexibilita konverzie LVDS na TTL robí túto technológiu užitočnou v rôznych priemyselných a vstavaných zobrazovacích projektoch.
Napríklad výrobca zariadení môže mať osvedčený 50-pinový TTL LCD panel už integrovaný do zavedeného stroja. Ak má náhradný radič výstup LVDS namiesto TTL/RGB, konverzná doska môže poskytnúť premostenie rozhrania bez toho, aby výrobca musel vymeniť celú zostavu displeja.
Výber konverznej dosky by mal začať LCD panelom a nie jednoducho požadovaným typom konektora. Inžinieri by mali pred zadaním objednávky zhromaždiť úplné informácie o rozhraní panela.
Skontrolujte, či zdroj poskytuje jednokanálový alebo dvojkanálový LVDS, bitovú hĺbku, časovanie signálu, požiadavky na napätie a konfiguráciu konektorov. Štandardné riešenie SKY-TDM podporuje jednokanálový 8-bitový vstup LVDS, pričom prispôsobené návrhy možno hodnotiť podľa rôznych požiadaviek.
50-kolíkový konektor TTL nemusí nutne znamenať, že každý LCD používa rovnaký pin. Údaje RGB, HSYNC, VSYNC, DE, DCLK, VCOM, napájanie, podsvietenie a riadiace signály by sa mali dôkladne porovnať s definíciou konverznej dosky.
Rozlíšenie LCD, takt pixelov, horizontálne časovanie, vertikálne časovanie a požiadavky na synchronizáciu by mali zodpovedať konfigurácii dosky. Pre rôzne modely LCD môžu byť potrebné úpravy firmvéru alebo hardvéru.
Vo fáze výberu je potrebné zvážiť polohu konektora, dĺžku kábla, rozmery PCB, montážne otvory a dostupný inštalačný priestor. Kompaktná prispôsobená doska plošných spojov môže zjednodušiť integráciu do zariadení s obmedzeným vnútorným priestorom.
V prípade priemyselných projektov je počiatočná vzorka iba jednou časťou rozhodnutia o obstarávaní. Kupujúci by mali tiež posúdiť technickú podporu, možnosti prispôsobenia, kontrolu kvality, testovanie vzoriek, výrobnú kapacitu a dlhodobú dostupnosť produktu.
Pre priemyselných zákazníkov hodnota konverznej dosky presahuje základnú konverziu signálu. SKY-TDM umiestňuje svoje riešenie ako súčasť širšej služby integrácie priemyselných displejov, ktorá podporuje projekty OEM a ODM od hodnotenia kompatibility až po výrobu.
Medzi hlavné výhody patrí:
Tento prístup na jednom mieste môže byť obzvlášť užitočný pre výrobcov OEM, ktorí potrebujú konverznú dosku prispôsobenú konkrétnemu LCD a nie generickú vývojovú dosku. Potvrdením modelu LCD, definície rozhrania, rozlíšenia, konektora a mechanických požiadaviek na začiatku projektu môžu inžinieri znížiť riziká kompatibility pred hromadnou výrobou.
Štandardné riešenie je určené pre kompatibilné TFT LCD panely využívajúce 50-pinové TTL/RGB rozhranie. Presná kompatibilita závisí od definície pinov LCD, časovania, rozlíšenia, napätia a iných elektrických požiadaviek.
áno. Pre projekty OEM a ODM je možné prispôsobiť typy konektorov, priradenia pinov, dĺžky káblov a definície rozhrania podľa cieľového LCD a štruktúry zariadenia.
áno. Rôzne rozlíšenia LCD a požiadavky na časovanie môžu byť vyhodnotené pre zodpovedajúce konfigurácie hardvéru alebo firmvéru. Inžinieri by mali poskytnúť presný model LCD alebo údajový list na posúdenie kompatibility.
áno. Doska je určená na integráciu priemyselných displejov a podporuje rozsah prevádzkových teplôt od -20°C do +70°C. Jeho usporiadanie PCB, dizajn napájania a architektúra signálu sú optimalizované pre stabilnú prevádzku v náročných aplikáciách.
áno. V prípade potreby je možné poskytnúť zodpovedajúce káblové zostavy vrátane káblov LVDS, káblov podsvietenia, napájacích káblov a prispôsobených zväzkov.
Štandardná verzia podporuje jednokanálový 8-bitový LVDS vstup. Požiadavky dvojkanálového LVDS možno vyhodnotiť pre prispôsobený vývoj dosky podľa časovania a špecifikácií rozhrania cieľového LCD.
áno. Pre priemyselné projekty sa dôrazne odporúča vyhodnotenie vzorky. Testovaním konverznej dosky so skutočným panelom LCD a ovládačom systému možno overiť kompatibilitu signálu, kvalitu obrazu, načasovanie, prevádzku podsvietenia a mechanickú integráciu pred hromadnou výrobou.
AnDoska na konverziu signálu LVDS na TTLmôže byť efektívnym riešením, keď moderné systémy založené na LVDS potrebujú spolupracovať s existujúcimi TTL/RGB TFT LCD panelmi. Kombináciou stabilnej konverzie signálu, priemyselne orientovaného dizajnu PCB, integrovaného riadenia podsvietenia, úprav VCOM a možností prispôsobenia môže pomôcť výrobcom OEM zjednodušiť integráciu displeja a zároveň rozšíriť použiteľnosť existujúceho hardvéru LCD. Pre projekty vyžadujúce prispôsobené rozhrania, vyhodnotenie kompatibility LCD, prispôsobenie káblov alebo podporu výroby môže výber skúseného partnera pre priemyselné zobrazovanie výrazne zefektívniť prechod od prototypu k hromadnej výrobe. Ak hľadáte spoľahlivého výrobcu a dodávateľa v Číne na mieruDoska na konverziu signálu LVDS na TTL, kontaktujte náss vaším modelom LCD, definíciou rozhrania, rozlíšením a systémovými požiadavkami, aby ste prediskutovali vhodné riešenie s inžinierskym tímom SKY-TDM.
