Dotykové panely oveľa viac než len priehľadný povrch. Jeho vnútorná štruktúra, vodivé materiály, výrobná presnosť a elektrický dizajn určujú, či môže spoľahlivo a stabilne fungovať v reálnych aplikáciách.
Pre výrobcov priemyselných zariadení výber správneho priemyselného dotykového panela ďaleko presahuje jednoduché porovnávanie veľkostí obrazoviek alebo rozhraní. Na zabezpečenie stabilnej prevádzky v zložitých prostrediach je nevyhnutné pochopiť, ako pracovné princípy, výrobné procesy a konštrukčný dizajn dotykového panela ovplyvňujú odolnosť, presnosť a dlhodobú prevádzkovú stabilitu produktu.
SKY-TDMposkytuje predovšetkým prispôsobené riešenia dotykových panelov pre priemyselné riadiace systémy, lekárske vybavenie, automobilovú elektroniku, samoobslužné kiosky a ďalšie aplikácie, ktoré vyžadujú spoľahlivú interakciu medzi človekom a strojom.
Naše produktové portfólio zahŕňa dotykové panely Projected Capacitive (PCAP), ako aj 4-vodičové, 5-vodičové a 8-vodičové odporové dotykové panely. Každá technológia má svoje vlastné jedinečné pracovné princípy, konštrukčné návrhy a výrobné procesy, vďaka čomu sú vhodné pre rôzne oblasti použitia.
Dotykové panely PCAP (Projected Capacitive) dosahujú presné dotykové ovládanie detekciou zmien v elektrickom poli, zatiaľ čo odporové dotykové panely to dosahujú detekciou zmien elektrického signálu spôsobených fyzickým kontaktom medzi vodivými vrstvami.
Hoci obe technológie umožňujú používateľom priamu interakciu s displejom, výrazne sa líšia v materiáloch, konfiguráciách elektród a montážnych procesoch.

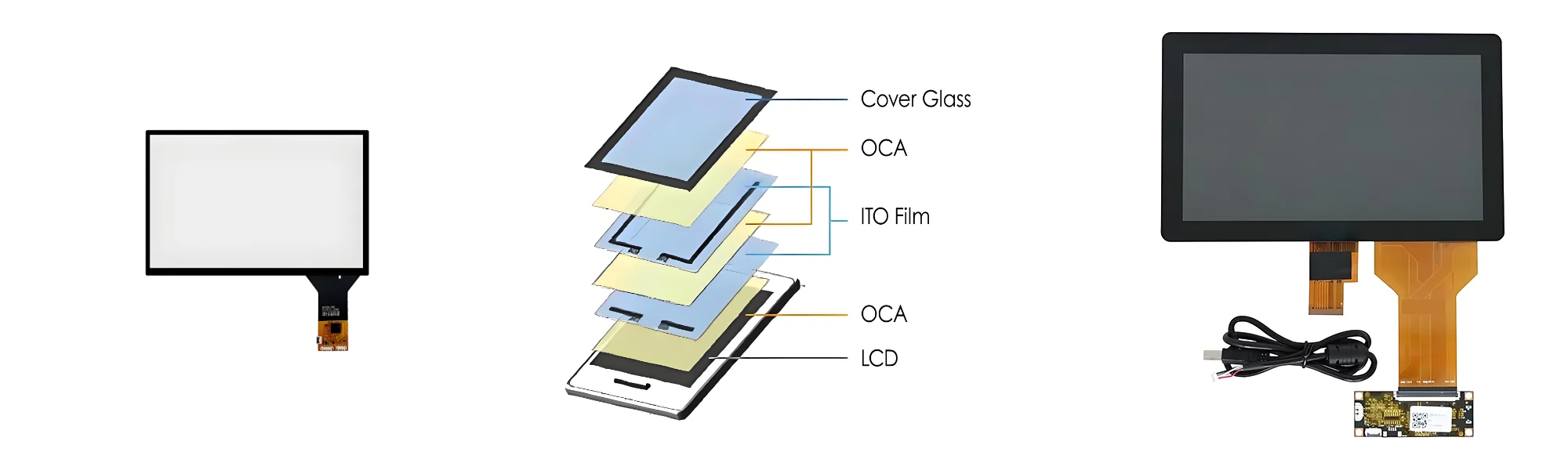

Štruktúra dotykového panela PCAP pozostáva z nasledujúcich komponentov:
● Krycie sklo alebo iné vhodné súčasti povrchu krytu
● Priehľadné vodivé vrstvy elektród
● Izolačné a podporné materiály (napr. OCA, SCA)
● Flexibilné tlačené obvody (FPC)
● Doska ovládača dotykovej obrazovky
Každá konfigurácia ponúka rôzne kompromisy medzi optickým výkonom, mechanickými vlastnosťami, hrúbkou a cenou, vďaka čomu sú prispôsobiteľné rôznym aplikačným scenárom.

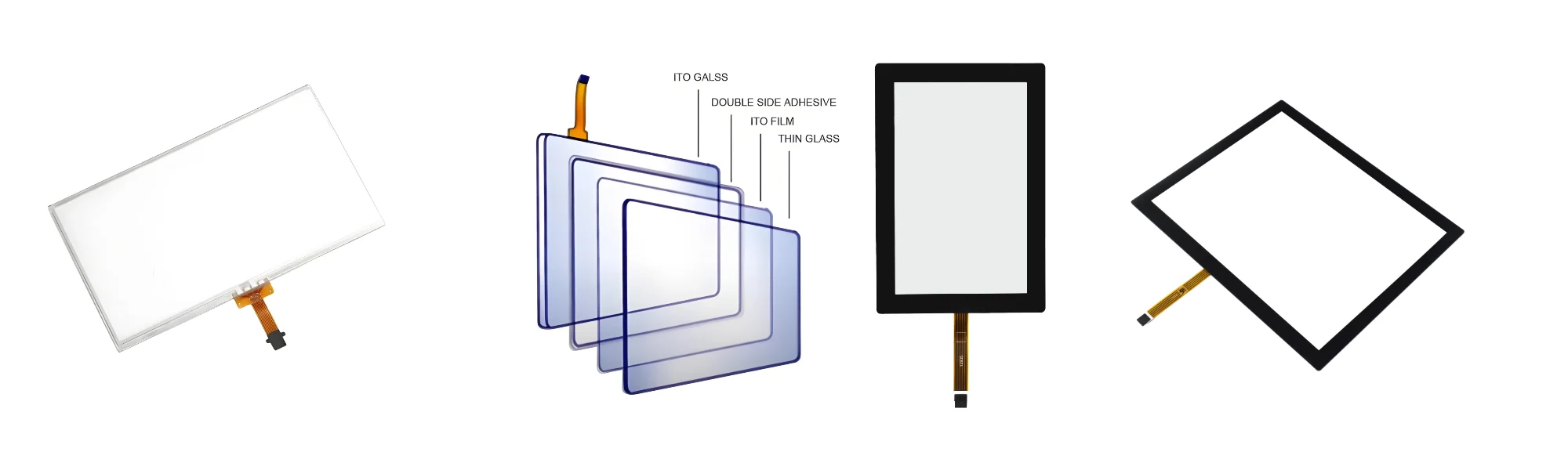

Štruktúra odporového dotykového panela sa zvyčajne skladá z dvoch vodivých vrstiev oddelených mikroskopickými izolačnými dištančnými bodkami.
Vrchná vrstva je zvyčajne flexibilná fólia potiahnutá priehľadným vodivým materiálom, zatiaľ čo spodná vrstva je sklo alebo iný substrát s vodivým povlakom.
Keď používateľ stlačí povrch obrazovky, horná vrstva sa zdeformuje, aby sa dostala do kontaktu so spodnou vodivou vrstvou. Ovládač potom meria výsledné elektrické signály, aby určil presné miesto dotyku.
V závislosti od konkrétnych konštrukčných požiadaviek môže zahŕňať aj ochranné nátery, okrajové pásky, flexibilné káble a mechanické podporné komponenty.
Tento pracovný princíp založený na tlaku nielenže umožňuje odporovým dotykovým obrazovkám podporovať ovládanie holými rukami, ale tiež ich robí kompatibilnými s ovládaním v rukaviciach a používaním vhodných dotykových hrotov alebo tvrdých predmetov.
Výroba kapacitných dotykových panelov PCAP vyžaduje presnú kontrolu nad vodivými stopami, optickými povrchmi, presnosťou zarovnania a elektrickými pripojeniami.
Hoci sa výrobný proces líši v závislosti od materiálov snímača a konštrukčného návrhu, hlavné výrobné fázy zvyčajne zahŕňajú nasledujúce kroky.
Výrobný proces zahŕňa kontrolu krycieho skla, substrátov snímačov, priehľadných vodivých materiálov, flexibilných tlačených obvodov (FPC), lepiacich pások a iných komponentov. Kvalita materiálu priamo ovplyvňuje optickú čistotu, elektrický výkon, spoľahlivosť laminácie a mechanickú pevnosť konečného produktu. Pre priemyselné projekty sa výber materiálu určuje na základe prevádzkového prostredia zariadenia a mechanických požiadaviek.
V závislosti od konštrukčných požiadaviek prechádza krycie sklo procesmi, ako je rezanie, brúsenie hrán, vŕtanie, leštenie a chemické spevnenie. Je možné použiť aj vlastné sieťované okraje, logá, ozdobné vzory a montážne prvky. V závislosti od kompatibility zvolených materiálov a dizajnu je možné aplikovať povrchové úpravy ako Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) a nátery proti rozmazaniu. Tieto úpravy pomáhajú dotykovej obrazovke prispôsobiť sa rôznym svetelným podmienkam, čistiacim postupom a estetickým požiadavkám.
Kapacitné senzory obsahujú priehľadné vodivé elektródy usporiadané v špecifických poliach na detekciu zmien kapacity. Vzory stôp elektród a návrhy smerovania určujú, ako sa dotykové signály detegujú a prenášajú do ovládača.
V závislosti od technológie snímača môže výrobný proces zahŕňať fotolitografické leptanie, laserové spracovanie, tlač alebo iné vhodné metódy. Výrobná presnosť je kritická, pretože chyby vo vodivých stopách môžu negatívne ovplyvniť dotykový výkon a konzistenciu produktu.
Senzor musí byť elektricky pripojený k dotykovému ovládaču cez FPC. Proces spájania vyžaduje presné zarovnanie a kontrolované podmienky spracovania. Spoľahlivé elektrické pripojenia pomáhajú minimalizovať zlyhania pripojenia a zabezpečujú stabilnú komunikáciu medzi snímačom a ovládačom.
Krycie sklo a snímač sú laminované pomocou vhodného transparentného lepidla. Kvalita laminácie priamo ovplyvňuje vzhľad produktu, optický výkon a mechanickú integritu. Počas výroby sa musí prísne kontrolovať prach, bubliny, odchýlky zarovnania a chyby lepidla.
Hotové kapacitné dotykové panely PCAP prechádzajú kontrolou vzhľadu, odozvy na dotyk, kontinuity elektródy a kompatibility s cieľovým ovládačom. Pri špecifických projektoch môže dodatočné testovanie zahŕňať viacdotykový výkon, ovládanie v rukaviciach, prevádzku s vodnou interferenciou, prevádzku pri vysokých teplotách a testovanie elektromagnetickej kompatibility (EMC).
Výber materiálu by mal vychádzať predovšetkým zo scenára aplikácie, aby sa predišlo prehnanému inžinierstvu a zbytočnému zvyšovaniu nákladov. Tieto pokročilé testy by sa nemali považovať za štandardné konfigurácie pre každý dotykový panel PCAP.
4-vodičový odporový dotykový panel sa zvyčajne skladá z flexibilného horného vodivého filmu a spodného vodivého substrátu, oddelených izolačnými dištančnými bodkami.
V bežnom dizajne nesie spodný substrát elektródy osi X, zatiaľ čo horný film nesie elektródy osi Y. Keď tlak privedie dva vodivé povrchy do kontaktu, ovládač privedie napätie na zodpovedajúcu sadu elektród a zmeria výsledné signály na výpočet súradníc dotyku. Výrobný proces vo všeobecnosti zahŕňa:
● Príprava materiálu: Výber PET filmov, vodivých substrátov, dištančných materiálov, lepiacich pások a flexibilných tlačených obvodov (FPC) na základe špecifikácií panela.
● Spracovanie vodivej vrstvy: Využitie vhodných výrobných procesov na výrobu odporových povrchov a elektród.
● Tvorba dištančných bodov: Tlač rovnomerných izolačných bodov na vodivý substrát, aby sa zabezpečilo, že vodivé vrstvy zostanú oddelené, keď panel nie je stlačený.
● Sieťovanie a periférne spracovanie: Výroba ozdobných okrajov, izolačných vzorov alebo iných špecifikovaných prvkov podľa potreby.
● Laminovanie a montáž: Zarovnanie a zostavenie vrchnej fólie a spodného substrátu pri zachovaní požadovaného rozstupu a mechanických vlastností.
● Pripojenie a kontrola FPC: Dokončenie elektrických pripojení, po ktorých nasledujú kontroly súradníc, odporu, vzhľadu a funkčnosti.
4-vodičový odporový dotykový panel je vysoko nákladovo efektívne riešenie.
5-vodičový odporový dotykový panel má inú konfiguráciu elektród v porovnaní so 4-vodičovou verziou. V typickom prevedení slúži spodný vodivý substrát ako snímací povrch, pričom elektródy v štyroch rohoch vytvárajú meracie elektrické pole, zatiaľ čo horný vodivý film primárne pôsobí ako vrstva snímajúca napätie.
8-vodičový odporový dotykový panel stavia na tradičnej 4-vodičovej architektúre pridaním ďalších pripojení na dosiahnutie stabilnejších elektrických meraní.
Výber vhodnej dotykovej obrazovky závisí od konkrétneho scenára aplikácie:
4-vodičové odporové dotykové panely sú najvhodnejšie pre aplikácie s prísnymi cenovými obmedzeniami.
5-vodičové odporové dotykové panely sú veľmi ideálne pre priemyselné aplikácie zahŕňajúce vysokofrekvenčné operácie, častý kontakt a očakávanú dlhú životnosť.
8-vodičové odporové dotykové panely sú vhodné do drsných prostredí, kde sa vyžaduje vynikajúca stabilita.

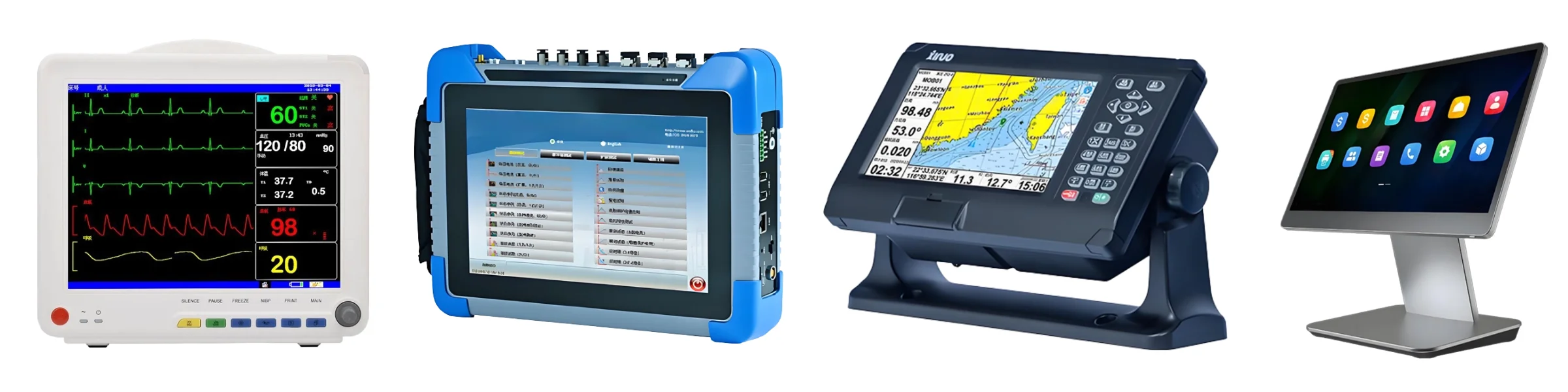

Rôzne priemyselné prostredia majú rôzne požiadavky na kombináciu dotykového výkonu, odolnosti, optickej kvality a prevádzkovej flexibility.
Priemyselná automatizácia a rozhrania človek-stroj (HMI)
Priemyselné ovládacie panely zvyčajne vyžadujú stabilnú odozvu na dotyk, spoľahlivú prevádzku a kompatibilitu s riadiacimi systémami zariadení.
Dotykové obrazovky PCAP sú ideálne pre rozhrania, ktoré vyžadujú sklenený povrch, intuitívne ovládanie a viacdotykové možnosti. Naopak, odporová technológia je vhodná pre aplikácie vyžadujúce vstup založený na tlaku alebo kompatibilitu s rôznymi rukavicami a stylusmi.
Lekárske vybavenie
Lekárske nástroje vyžadujú povrchy, ktoré sa ľahko čistia, majú kontrolované mechanické rozmery a spoľahlivú odozvu na dotyk.
Dotykové panely PCAP sa vyznačujú hladkým skleneným predným panelom, zatiaľ čo odporové panely sú vhodné pre prístroje, kde je prioritou vstup tlaku a kompatibilita so špeciálnymi ukazovacími nástrojmi.
Samoobslužné kiosky a priemyselné zariadenia
Samoobslužné kiosky, predajné automaty, tlačiarne a rozhrania zariadení môžu vyžadovať prispôsobené krycie sklo, montážne rozmery, smerovanie FPC a kompatibilitu ovládačov.
Dotykové panely PCAP poskytujú moderný používateľský zážitok, zatiaľ čo odporová technológia je vhodnejšia pre aplikácie so špecifickými požiadavkami na vstup alebo prísnymi obmedzeniami nákladov.
Doprava a vonkajšie vybavenie
Železničné systémy, lodná elektronika, nabíjacie stanice a vonkajšie ovládacie terminály často čelia problémom, ako sú kolísanie teploty, vlhkosť, vibrácie alebo vysoké okolité svetlo.
V týchto aplikáciách treba dotykovú obrazovku hodnotiť ako integrálnu súčasť celkového systému. Faktory ako krycie sklo, dizajn tesnenia, lepidlá, nastavenia ovládača, jas displeja a mechanické spôsoby montáže ovplyvňujú celkovú spoľahlivosť.
Či už pri použití PCAP alebo odporovej technológie, nemožno predpokladať, že majú vo svojej podstate vodotesnosť, čitateľnosť na slnku alebo ochranu životného prostredia bez riadneho návrhu a overenia.
Pri výbere vhodného dodávateľa sa odporúča zvážiť nasledujúce faktory:
● Skúsenosti s PCAP a štruktúrami odporových dotykových panelov
● Dostupnosť 4-vodičových, 5-vodičových a 8-vodičových odporových konfigurácií
● Možnosť výberu materiálu a prispôsobenia konštrukcie
● Procesná kontrola výroby snímača, sieťotlače, laminácie a montáže
● Kompatibilita s FPC a dotykovými ovládačmi
● Rozmerová presnosť spolu s komplexnými záznamami a postupmi kontroly kvality
● Podpora prototypovania a konzistentnosť hromadnej výroby
● Efektívnosť technickej komunikácie a schopnosť dlhodobej dodávky
Poskytujeme prispôsobené riešenia dotykových panelov pre projekty OEM a ODM, pomáhame klientom pri komplexnom hodnotení štruktúr dotykových panelov, materiálov, rozmerov, elektrických spojení a požiadaviek na aplikácie.
Či už požadujete kapacitné dotykové panely PCAP alebo 4-vodičové, 5-vodičové a 8-vodičové odporové dotykové panely, môžeme vybrať optimálne mechanické riešenie, ktoré spĺňa funkčné, mechanické a environmentálne požiadavky vášho zariadenia.
Vitajte v kontakteSKY-TDMdiskutovať o kapacitných dotykových paneloch PCAP, 4-vodičových, 5-vodičových a 8-vodičových odporových dotykových paneloch a dovoľte nám prispôsobiť riešenie dotykového panelu pre váš ďalší projekt.
