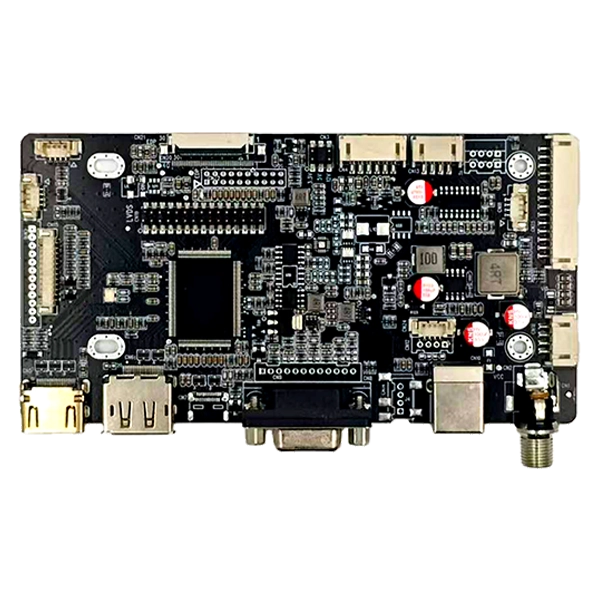

SKY-TDMrozvíjaHDMI a DP a VGA a typ C do LVDS EDP Interface AD Boardna pomoc výrobcom OEM, systémovým integrátorom a výrobcom priemyselných zariadení prepojiť viacero zdrojov videa s LVDS alebo eDP LCD panelmi prostredníctvom jedného flexibilného ovládača displeja. Kombináciou vstupov HDMI, DisplayPort, VGA a USB Type-C s viacerými konfiguráciami výstupov LCD môže doska znížiť zložitosť hardvéru a zároveň podporovať náročné aplikácie so vstavaným displejom.
Moderné priemyselné zobrazovacie systémy často potrebujú pracovať s rôznymi hostiteľskými počítačmi, grafickými rozhraniami a LCD panelmi. Použitie samostatného ovládača pre každé rozhranie môže zvýšiť inžiniersku prácu, požiadavky na zásoby a čas integrácie. Doska ovládača LCD s viacerými rozhraniami poskytuje praktickejší prístup kombináciou niekoľkých video vstupov a výstupov displeja v rámci jednej priemyselnej PCB.
Konfigurácia rozhrania HDMI, DP, VGA a Type-C podporuje širokú škálu hostiteľských platforiem, zatiaľ čo výstupy LVDS a eDP robia ovládač vhodný pre rôzne architektúry TFT LCD. Doska podporuje konfigurovateľné napätie panela, výstup podsvietenia, priemyselné prevádzkové teploty a inžinierske služby OEM/ODM, vďaka čomu je vhodná pre priemyselné HMI, CNC zariadenia, lekárske zariadenia, kiosky, systémy strojového videnia a vstavané displeje.
Obsah
Prečo priemyselné displeje potrebujú viacero video rozhraní?
Ako spája riadiaca doska rôzne rozhrania displeja?
Aké sú kľúčové vlastnosti Interface AD Board?
Aké sú hlavné technické špecifikácie?
Kde sa dá tento ovládač displeja použiť?
Ako podpora OEM a ODM zlepšuje integráciu displeja?
Ako by mali inžinieri vybrať správny ovládač displeja?
Prečo priemyselné displeje potrebujú viacero video rozhraní?
Projekty priemyselných displejov len zriedka sledujú jedinú hardvérovú architektúru. Jeden stroj môže používať priemyselný počítač s DisplayPort, iný sa môže spoliehať na HDMI, zatiaľ čo staršie zariadenia môžu stále používať VGA. Na strane displeja môže modul LCD používať LVDS alebo eDP v závislosti od jeho generácie, rozlíšenia, veľkosti a dizajnu.
To vytvára spoločnú technickú výzvu: zdroj videa a panel LCD nemusia nevyhnutne používať rovnaký štandard rozhrania. Bez flexibilného regulátora môžu inžinieri potrebovať rôzne konverzné dosky pre rôzne projekty.
Viacvstupový ovládač displeja môže túto architektúru zjednodušiť podporou:
- Zdroje videa HDMI pre bežné digitálne hostiteľské systémy.
- DisplayPort pre moderné priemyselné počítače a vstavané platformy.
- VGA pre staršie počítače a vylepšenia vybavenia.
- USB Type-C s DP Alt Mode pre kompatibilné kompaktné počítačové platformy.
- LVDS výstupy pre kompatibilné priemyselné TFT LCD panely.
- eDP výstupy pre novšie vysokovýkonné LCD architektúry.
V prípade projektov OEM môže táto flexibilita pomôcť znížiť potrebu prepracovania elektroniky displeja vždy, keď sa zmení hostiteľská platforma.
Ako spája riadiaca doska rôzne rozhrania displeja?
Základnou úlohou LCD ovládača alebo AD dosky je prijímať obrazové informácie z hostiteľského zariadenia, spracovávať signál a dodávať vhodný zobrazovací signál na vybraný LCD panel. Rozhranie na strane hostiteľa a rozhranie na strane panela nemusia byť totožné.
V tejto konfigurácii fungujú HDMI, DP, VGA a Type-C ako možnosti vstupu videa. Riadiaca jednotka spracováva tieto signály a poskytuje výstup LVDS alebo eDP podľa architektúry pripojeného panela.
Doska podporuje dvojkanálový 8-bitový LVDS a niekoľko konfigurácií eDP, vrátane 20-pin, 30-pin a 40-pin FPC. Vďaka tomu je kompatibilita panelov dôležitou súčasťou systémovej integrácie. Pred výrobou by mali inžinieri overiť model LCD, rozlíšenie, typ rozhrania, definíciu pinov, napätie panela, požiadavky na podsvietenie a konfiguráciu firmvéru.
Napríklad systémový integrátor, ktorý upgraduje starší priemyselný stroj založený na VGA, si môže potenciálne zachovať existujúcu architektúru LCD pri použití ovládača, ktorý akceptuje vstup VGA. Naopak, nový vstavaný systém môže používať HDMI, DP alebo kompatibilný vstup Type-C počas jazdy na paneli eDP.
Aké sú kľúčové vlastnosti Interface AD Board?
1. Viac možností vstupu videa
Doska kombinuje HDMI, DisplayPort, VGA a USB Type-C video vstupy. Táto architektúra viacerých rozhraní dáva vývojárom zariadení väčšiu slobodu pri výbere priemyselných počítačov, vstavaných dosiek a hostiteľských zariadení.
2. Kompatibilita displeja LVDS a eDP
Vďaka podpore LVDS aj eDP je ovládač vhodný pre rôzne generácie technológie TFT LCD. Dostupné konfigurácie zahŕňajú dvojkanálové 8-bitové LVDS, ako aj 20-kolíkové, 30-kolíkové a 40-kolíkové rozhrania eDP.
3. Flexibilná konfigurácia napájania
Ovládač podporuje možnosti panelového napätia 3,3V, 5V a 12V. Možnosti výstupu podsvietenia zahŕňajú 5V, 12V a 24V. Táto flexibilita je užitočná pri integrácii modulov LCD s rôznymi elektrickými požiadavkami.
4. Priemyselná prevádzková schopnosť
Špecifikovaný rozsah prevádzkovej teploty je -20 °C až 80 °C. Dizajn tiež zahŕňa komponenty priemyselnej kvality, dizajn s nízkym zvlnením napájania a vylepšenú ochranu ESD pre náročné prostredia zariadení.
5. Funkcie spracovania a rozšírenia obrazu
Informácie o produkte špecifikujú vstavanú pamäť DDR, spracovanie FRC a otočenie obrazu o 180°. Tieto funkcie môžu byť cenné pri vstavaných displejoch, kde je potrebné prispôsobiť orientáciu obrazu a spracovanie displeja fyzickej inštalácii.
Aké sú hlavné technické špecifikácie?
Nasledujúca tabuľka sumarizuje primárne špecifikácie dostupné pre tento ovládač displeja s viacerými rozhraniami:
| Položka | Špecifikácia |
|---|---|
| Video vstup | HDMI, DisplayPort (DP), VGA, Type-C |
| Displej Výstup | LVDS a eDP |
| Rozhranie eDP | 20-kolíkový / 30-kolíkový / 40-kolíkový FPC |
| Výstup LVDS | Dvojkanálový 8-bitový LVDS |
| Panelové napätie | 3,3V / 5V / 12V |
| Výstup podsvietenia | 5V / 12V / 24V |
| Zosilňovač zvuku | 3W × 2 |
| Vstupné napätie | 8V – 28V |
| Prevádzková teplota | -20 °C až 80 °C |
Pretože LCD panely môžu mať rôzne definície pinov, aj keď používajú rovnaký všeobecný štandard rozhrania, inžinieri by mali považovať špecifikácie za východiskový bod pre overenie kompatibility, a nie predpokladať, že každý panel je priamo zameniteľný.
Kde sa dá tento ovládač displeja použiť?
Kombinácia viacerých video vstupov a LVDS/eDP výstupov robí tento typ ovládača vhodným pre širokú škálu priemyselných a vstavaných zobrazovacích aplikácií.
Priemyselné HMI terminály
Pri pripájaní priemyselných počítačov k TFT LCD displejom musia rozhrania človek-stroj často fungovať nepretržite. Flexibilné možnosti videovstupu zjednodušujú výber hardvérovej platformy a upgrady vybavenia.
Rozhrania CNC stroja
CNC systémy môžu používať rôzne generácie výpočtového hardvéru. Ovládač s viacerými rozhraniami môže pomôcť pripojiť staršie alebo moderné zdroje videa s vhodnými LCD panelmi.
Displeje lekárskeho vybavenia
Lekárske diagnostické a laboratórne zariadenia môžu vyžadovať stabilnú prevádzku displeja a starostlivo prispôsobené konfigurácie LCD. Testovanie kompatibility panelov a prispôsobené parametre zobrazenia môžu byť preto dôležité počas integrácie.
Systémy strojového videnia
Zariadenie strojového videnia bežne kombinuje priemyselné počítače, kamery, procesorové jednotky a displeje operátorov. Flexibilné video rozhrania umožňujú zobrazovaciemu subsystému prispôsobiť sa rôznym hostiteľským konfiguráciám.
Open-Frame monitory a kiosky
Samoobslužné terminály, kiosky a monitory s otvoreným rámom môžu používať rôzne veľkosti LCD a hostiteľské platformy. Konfigurovateľný ovládač môže pomôcť výrobcom štandardizovať časť architektúry ich displeja naprieč variantmi produktov.
Ako podpora OEM a ODM zlepšuje integráciu displeja?
Výber dosky ovládača LCD nie je len o type konektora. Úspešná integrácia závisí od prispôsobenia ovládača presnému LCD panelu a architektúre systému.
V prípade projektov OEM a ODM môže technická podpora zahŕňať:
- Overenie kompatibility LCD panelov.
- Optimalizácia a úprava firmvéru.
- EDID modifikácia.
- Ladenie parametrov podsvietenia.
- Vlastný dizajn káblov LVDS a eDP.
- Tlač loga PCB pre prispôsobené vybavenie.
- Zhoda napätia na paneli a podsvietenia.
Tieto služby môžu byť obzvlášť cenné, keď zákazník potrebuje prispôsobenú zostavu displeja a nie generickú riadiacu dosku. Namiesto toho, aby sa s LCD, doskou ovládača, káblom a podsvietením zaobchádzalo ako s nezávislými komponentmi, možno celý zobrazovací systém hodnotiť ako integrované riešenie.
Pre prispôsobený projekt by si kupujúci mali pred technickým hodnotením pripraviť číslo modelu LCD, požadovaný video vstup, vstupný výkon, požiadavky na podsvietenie, odhadované ročné množstvo a akékoľvek požiadavky na firmvér alebo OEM.
Ako by mali inžinieri vybrať správny ovládač displeja?
Pred zakúpením riadiacej dosky by si inžinieri mali overiť niekoľko technických parametrov a nie vyberať dosku iba podľa vzhľadu externého konektora.
- Potvrďte rozhranie LCD.Zistite, či panel používa LVDS alebo eDP a identifikujte presnú konfiguráciu konektora a kolíkov.
- Skontrolujte napätie panela.Skontrolujte, či LCD vyžaduje 3,3 V, 5 V alebo 12 V.
- Skontrolujte podsvietenie.Potvrďte požadované napätie podsvietenia, aktivačný signál a požiadavky PWM.
- Skontrolujte zdroj videa.Zistite, či hostiteľ používa režim HDMI, DP, VGA alebo kompatibilný režim DP Alt typu C.
- Potvrďte rozlíšenie a načasovanie.Firmvér ovládača musí byť kompatibilný s parametrami zobrazenia cieľového panela.
- Vyhodnoťte prevádzkové prostredie.Pri priemyselných zariadeniach by sa mali zvážiť požiadavky na teplotu, ESD, stabilitu výkonu a nepretržitú prevádzku.
- Diskutujte o požiadavkách na prispôsobenie.Pri výrobe OEM by mala byť pred hromadnou výrobou potvrdená konfigurácia káblov, firmvér, označenie PCB a prispôsobenie panelov.
Tento kontrolný zoznam pomáha znižovať problémy s kompatibilitou počas testovania prototypov a produkčného nasadenia.
Často kladené otázky
Otázka 1: Podporuje doska LCD panely LVDS aj eDP?
áno. Ovládač je navrhnutý tak, aby podporoval LVDS aj eDP TFT LCD panely. Dostupné konfigurácie zahŕňajú dvojkanálové 8-bitové LVDS a eDP možnosti s 20-kolíkovým, 30-kolíkovým a 40-kolíkovým FPC rozhraním.
Otázka 2: Ktoré video vstupy sú podporované?
Doska podporuje HDMI, DisplayPort, VGA a USB Type-C video vstup. Prevádzka videa typu C závisí od hostiteľského zariadenia, ktoré podporuje príslušnú funkciu DisplayPort Alt Mode.
Q3: Aké napätia panela sú k dispozícii?
Špecifikované možnosti napätia panela sú 3,3 V, 5 V a 12 V. Vhodné nastavenie by sa malo zvoliť podľa špecifikácie cieľového LCD panela.
Q4: Môže byť ovládač prispôsobený pre projekt OEM?
áno. Podpora prispôsobenia môže zahŕňať overenie kompatibility LCD, optimalizáciu firmvéru, úpravu EDID, ladenie parametrov podsvietenia, prispôsobené káble LVDS/eDP a tlač loga PCB.
Q5: Aké informácie by ste mali poskytnúť pred požiadaním o cenovú ponuku?
Odporúča sa poskytnúť model LCD panela, požadovaný video vstup, vstupné napätie, požiadavky na podsvietenie, očakávané ročné množstvo a akékoľvek požiadavky na prispôsobenie OEM alebo firmvéru. Tieto podrobnosti umožňujú technickému tímu presnejšie vyhodnotiť kompatibilitu.
Záverečné jedlo so sebou
Flexibilný ovládač displeja s viacerými rozhraniami môže zjednodušiť prepojenie medzi modernými a staršími zdrojmi videa a rôznymi generáciami priemyselných TFT LCD panelov. Vďaka vstupom HDMI, DisplayPort, VGA a Type-C v kombinácii s výstupmi LVDS a eDP môže toto riešenie podporovať širokú škálu priemyselných HMI, CNC, medicínskych, kioskových, dopravných a vstavaných zobrazovacích aplikácií. Konfigurovateľný výkon panela, možnosti podsvietenia, rozsah priemyselných teplôt a inžinierske služby OEM/ODM ďalej podporujú prispôsobené projekty displeja.
Ak vyvíjate priemyselný displej, inovujete existujúci LCD systém alebo hľadáte spoľahlivé riešenie ovládača pre OEM výrobu, poskytnite svoj model LCD a požiadavky na rozhranie spoločnosti SKY-TDM.Kontaktujte násso špecifikáciami vášho panela, požiadavkami aplikácie a očakávaným množstvom, aby ste prediskutovali kompatibilitu, možnosti prispôsobenia a vhodné riešenie ovládača displeja pre váš projekt.
