Moderné priemyselné zariadenia sa vo veľkej miere spoliehajú na vysokovýkonné zobrazovacie systémy, ktoré operátorom poskytujú jasné, stabilné informácie v reálnom čase. Rôzne LCD panely však často používajú rôzne komunikačné rozhrania, čo spôsobuje problémy s kompatibilitou počas modernizácie zariadení, systémovej integrácie a projektov výmeny displeja. AnDoska na konverziu signálu LVDS na TTLposkytuje efektívne riešenie konvertovaním signálov LVDS na výstupné signály TTL/RGB, čo umožňuje inžinierom prepojiť pokročilé riadiace systémy s existujúcimi panelmi TFT LCD založenými na TTL.
Tento článok vysvetľuje, ako funguje doska na konverziu signálu LVDS na TTL, prečo je dôležitá pre priemyselné aplikácie, aké výzvy rieši a ako si výrobcovia môžu vybrať spoľahlivé riešenie na konverziu. S profesionálnymi skúsenosťami s priemyselným zobrazovaním poskytuje SKY-TDM prispôsobené konverzné dosky navrhnuté pre stabilnú prevádzku, dlhú životnosť a flexibilnú integráciu.
| oddiel | Hlavná téma | Účel |
|---|---|---|
| Základy rozhrania displeja | Pochopenie technológií LVDS a TTL | Pomôžte inžinierom identifikovať požiadavky na kompatibilitu |
| Konverzná technológia | Spôsoby spracovania a prenosu signálu | Vysvetlite, ako konverzia zlepšuje pripojenie systému |
| Priemyselné výhody | Spoľahlivosť, flexibilita a zníženie nákladov | Vyriešte praktické inžinierske výzvy |
| Sprievodca výberom | Dôležité technické faktory | Podporte lepšie nákupné rozhodnutia |
V priemyselných zobrazovacích systémoch je kompatibilita komunikácie medzi hlavným ovládačom a LCD panelom jedným z najdôležitejších faktorov ovplyvňujúcich výkon produktu. Rôzne generácie zobrazovacej technológie môžu používať rôzne štandardy signálu. Mnoho moderných priemyselných počítačov a vstavaných ovládačov poskytuje výstupy LVDS, zatiaľ čo niektoré existujúce TFT LCD panely stále vyžadujú vstupy TTL/RGB.
LVDS (Low Voltage Differential Signaling) sa široko používa v priemyselných displejoch, pretože poskytuje vysokorýchlostný prenos dát so zníženým elektromagnetickým rušením. Prenáša obrazové údaje prostredníctvom diferenciálnych signálov, vďaka čomu je vhodný pre aplikácie vyžadujúce stabilnú prevádzku po dlhú dobu.
Rozhrania displeja TTL (Transistor-Transistor Logic) využívajú paralelný prenos dát RGB. Aj keď je technológia TTL v porovnaní s LVDS staršia, mnohé priemyselné moduly LCD naďalej používajú rozhrania TTL kvôli ich jednoduchej štruktúre a kompatibilite so špecifickými ovládačmi displeja.
Rozdiel medzi týmito dvoma technológiami rozhrania vytvára spoločný technický problém: ako prepojiť zdroj signálu LVDS s TTL LCD panelom bez prepracovania celého zobrazovacieho systému. Tu sa základnou súčasťou stáva doska na konverziu signálu LVDS na TTL.

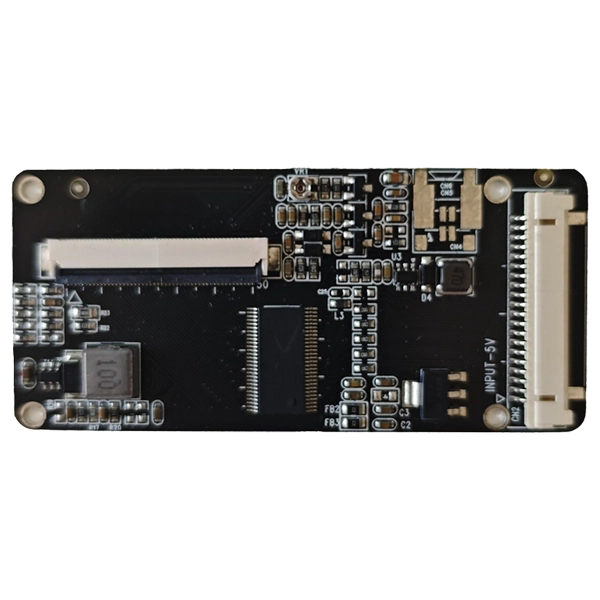

Doska na konverziu signálu LVDS na TTL funguje ako prechodné zariadenie rozhrania medzi výstupným zdrojom LVDS a vstupným zobrazovacím panelom TTL. Doska prijíma vysokorýchlostné diferenciálne signály LVDS, spracováva údaje prostredníctvom interného konverzného obvodu a na výstupe sú paralelné signály TTL/RGB kompatibilné s LCD panelom.
Proces konverzie zvyčajne zahŕňa niekoľko kľúčových fáz:
| Fáza spracovania | Funkcia |
|---|---|
| Príjem signálu LVDS | Prijíma diferenciálne obrazové signály z hostiteľského ovládača alebo priemyselného počítača. |
| Dekódovanie signálu | Konvertuje serializované údaje LVDS na údaje paralelného zobrazenia RGB. |
| Úprava časovania | Zodpovedá požiadavkám na časovanie LCD vrátane hodín, synchronizácie a dátových signálov. |
| Výstupný prenos TTL | Posiela konvertované signály RGB na TTL kompatibilné TFT LCD panely. |
Správne navrhnutá konverzná doska musí udržiavať integritu signálu počas celého procesu. Zlý návrh prevodu môže spôsobiť problémy, ako je blikanie obrazu, nesprávne farby, nestabilný výstup zobrazenia alebo úplné zlyhanie komunikácie.
SKY-TDM vyvíja riešenia pre priemyselné zobrazovanie vrátane dosiek na konverziu signálu LVDS na TTL, ktoré sa zameriavajú na stabilný prenos, optimalizovaný dizajn obvodov a kompatibilitu s rôznymi aplikáciami TFT LCD.
Mnohí výrobcovia zariadení čelia ťažkostiam pri modernizácii existujúcich produktov alebo výmene ukončených LCD modulov. Kompletné prepracovanie hardvérového systému môže vyžadovať značné inžinierske zdroje a zvýšiť náklady na vývoj.
Doska na konverziu signálu LVDS na TTL pomáha riešiť tieto bežné problémy:
Pre výrobcov OEM, výrobcov zdravotníckych zariadení, automatizačné spoločnosti a vývojárov vstavaných systémov poskytuje technológia konverzie rozhrania praktickú metódu na predĺženie životných cyklov produktu pri zachovaní spoľahlivého výkonu displeja.
| Funkcia | Inžiniersky prínos |
|---|---|
| Priemyselný dizajn PCB | Zlepšuje odolnosť a stabilitu pre dlhodobú prevádzku. |
| Vysoká integrita signálu | Znižuje skreslenie obrazu a chyby prenosu. |
| EMC optimalizácia | Minimalizuje elektromagnetické rušenie v priemyselných prostrediach. |
| Podpora flexibilného rozhrania | Podporuje rôzne požiadavky na LCD panel. |
| Možnosť vlastného vývoja | Umožňuje nastavenie konektorov, firmvéru a elektrických parametrov. |
Priemyselné prostredie často vyžaduje, aby komponenty displeja fungovali nepretržite pri zmenách teploty, elektrického šumu a mechanických vibrácií. Konverzné dosky preto musia byť navrhnuté nad rámec základných požiadaviek spotrebiteľov.
SKY-TDM sa zameriava na riešenia displejov priemyselnej kvality s možnosťami prispôsobenia pre rôzne rozhrania LCD, rozlíšenia, konfigurácie konektorov a aplikačné požiadavky.
Dopyt po spoľahlivých zobrazovacích komunikačných riešeniach neustále rastie v rôznych odvetviach. Ako výrobcovia zariadení inovujú svoje produkty, potreba prepojenia moderných ovládačov s existujúcimi LCD modulmi sa stáva čoraz dôležitejšou. Doska na konverziu signálu LVDS na TTL poskytuje flexibilitu potrebnú pre mnohé priemyselné zobrazovacie aplikácie.
Z tejto technológie bežne profitujú nasledujúce odvetvia:
| Pole aplikácie | Požiadavky na zobrazenie | Úloha rady pre konverziu LVDS na TTL |
|---|---|---|
| Zariadenia pre priemyselnú automatizáciu | Stabilný výstup displeja, dlhá pracovná doba, vysoká spoľahlivosť | Spája priemyselné riadiace jednotky s operátorskými displejmi založenými na TTL |
| Lekárske vybavenie | Jasná kvalita obrazu a konzistentný výkon | Podporuje upgrady displeja bez zmeny celého dizajnu systému |
| Dopravné systémy | Odolnosť voči vibráciám a rušeniu prostredia | Udržuje spoľahlivú komunikáciu medzi riadiacimi jednotkami a obrazovkami |
| Vstavané systémy | Kompaktný dizajn a flexibilná integrácia | Poskytuje kompatibilitu rozhrania medzi rôznymi hardvérovými platformami |
| Samoobslužné terminály | Nepretržitá prevádzka a užívateľsky prívetivé rozhrania | Umožňuje efektívnu výmenu a údržbu displeja |
Pre výrobcov zariadení nie je výmena displeja vždy taká jednoduchá ako výber nového LCD panela. Rôzne panely môžu mať rôzne formáty signálu, definície pinov, parametre časovania a požiadavky na napätie. Konverzná doska funguje ako most medzi rôznymi technológiami a pomáha inžinierom vyhnúť sa zbytočnej práci na prepracovaní.
Napríklad v projektoch priemyselnej automatizácie môže ovládač už poskytovať výstup LVDS, zatiaľ čo vybraný displej TFT vyžaduje vstup TTL. Namiesto zmeny hardvéru ovládača môžu inžinieri integrovať dosku na konverziu signálu LVDS na TTL, aby dosiahli kompatibilitu rýchlo a efektívne.
Výber správnej konverznej dosky vyžaduje starostlivé zhodnotenie technických špecifikácií. Vhodné riešenie by malo nielen konvertovať signály, ale aj zabezpečiť dlhodobú spoľahlivosť a kompatibilitu s celým zobrazovacím systémom.
Pred nákupom je potrebné zvážiť nasledujúce faktory:
| Faktor výberu | Dôležité úvahy |
|---|---|
| Kompatibilita LCD panelov | Potvrďte podporovaný model LCD, rozlíšenie, typ rozhrania a formát signálu. |
| Typ vstupného signálu | Skontrolujte konfiguráciu kanála LVDS, úroveň napätia a požiadavky na prenos. |
| Výstupné rozhranie | Uistite sa, že výstup TTL/RGB zodpovedá definícii konektora LCD panela. |
| Požiadavky na napájanie | Overte špecifikácie prevádzkového napätia a spotreby energie. |
| Podmienky prostredia | Zvážte teplotný rozsah, odolnosť voči vibráciám a aplikačné prostredie. |
| Podpora prispôsobenia | Vyberte si dodávateľov schopných prispôsobiť hardvérové a softvérové parametre. |
Častou chybou pri systémovej integrácii je výber konverznej dosky len podľa vzhľadu konektora. Dva displeje môžu používať podobné konektory, ale majú úplne odlišné elektrické vlastnosti. Nesprávna zhoda môže viesť k nestabilným obrazom, abnormálnym farbám alebo poškodeniu hardvéru.
Profesionálni dodávatelia, ako napríklad SKY-TDM, poskytujú technickú podporu, aby pomohli zákazníkom identifikovať vhodné riešenia konverzie podľa ich špecifikácií displeja a požiadaviek projektu.
Pri navrhovaní alebo modernizácii zobrazovacieho systému môžu inžinieri zvážiť, či priamo pripojiť ovládač ku kompatibilnému LCD panelu alebo použiť riešenie na konverziu signálu. Pochopenie rozdielov pomáha výrobcom robiť lepšie rozhodnutia.
| Porovnávacia položka | Priame pripojenie LCD | Doska na konverziu signálu LVDS na TTL |
|---|---|---|
| Flexibilita hardvéru | Obmedzené na zodpovedajúce typy rozhraní | Podporuje prepojenie medzi rôznymi rozhraniami |
| Aktualizácia produktu | Môže vyžadovať výmenu ovládača | Umožňuje existujúcemu hardvéru pokračovať v práci |
| Náklady na vývoj | Vyššie, keď sa vyžaduje redizajn | Nižšia, pretože existujúce systémy môžu byť znovu použité |
| Čas inžinierstva | Dlhší vývojový cyklus | Rýchlejší proces integrácie |
| Rozsah použitia | Vhodné pre nové zodpovedajúce systémy | Ideálne pre upgrady a prispôsobené projekty |
Pre nové produkty s plne zladenými komponentmi môže byť vhodnou možnosťou priame pripojenie. Pre modernizáciu zariadení, projekty výmeny a prispôsobené priemyselné aplikácie však doska na konverziu signálu LVDS na TTL ponúka väčšiu flexibilitu.
Táto technológia je obzvlášť cenná, keď výrobcovia potrebujú zachovať existujúce štruktúry produktov a zároveň zlepšiť výkon displeja alebo predĺžiť životnosť zariadenia.
Doska na konverziu signálu LVDS na TTL je zariadenie elektronického rozhrania, ktoré konvertuje signály displeja LVDS na signály TTL/RGB. Umožňuje výstupným kontrolérom LVDS komunikovať s LCD panelmi kompatibilnými s TTL.
Priemyselné zariadenia často využívajú rôzne generácie zobrazovacej techniky. Konverzné dosky riešia problémy s kompatibilitou medzi radičmi a LCD panelmi, čím znižujú požiadavky na redizajn a zlepšujú flexibilitu systému.
Nie. Rôzne LCD panely majú rôzne rozlíšenia, parametre časovania, definície konektorov a elektrické požiadavky. Vhodná konverzná doska musí zodpovedať špecifickému modelu displeja a špecifikáciám systému.
Nesprávna zhoda môže mať za následok blikanie obrazovky, chýbajúce farby, abnormálne zobrazenie obrazu, nestabilnú prevádzku alebo možné poškodenie pripojených komponentov. Pred inštaláciou je nevyhnutné riadne technické overenie.
áno. SKY-TDM podporuje prispôsobené riešenia priemyselných displejov podľa požiadaviek zákazníka, vrátane konfigurácie rozhrania, kompatibility LCD a úprav špecifických pre aplikáciu.
Táto technológia je široko používaná v priemyselnej automatizácii, zdravotníckych zariadeniach, dopravných systémoch, vstavaných zariadeniach, ovládacích paneloch a iných aplikáciách vyžadujúcich spoľahlivú integráciu displeja.
Doska na konverziu signálu LVDS na TTL hrá dôležitú úlohu pri riešení problémov s kompatibilitou displeja v moderných priemyselných systémoch. Konverziou signálov LVDS na výstupy TTL umožňuje výrobcom prepojiť rôzne generácie hardvéru, zjednodušiť inovácie produktov, znížiť náklady na vývoj a zlepšiť flexibilitu systému.
Pre inžinierov pracujúcich na priemyselných zariadeniach si výber správneho konverzného riešenia vyžaduje starostlivé zváženie špecifikácií LCD, kompatibility signálu, prevádzkového prostredia a požiadaviek na prispôsobenie. Spoľahlivá konverzná doska by mala poskytovať stabilný prenos, silnú kompatibilitu a dlhodobý výkon.
SKY-TDMsa špecializuje na riešenia priemyselných displejov a poskytuje spoľahlivé produkty LVDS na TTL Signal Conversion Board navrhnuté pre rôzne aplikačné požiadavky. Vďaka profesionálnym technickým skúsenostiam a prispôsobeným možnostiam podpory pomáha SKY-TDM zákazníkom dosiahnuť efektívnu a stabilnú integráciu displeja.
Ak hľadáte spoľahlivé riešenie dosky na konverziu signálu LVDS na TTL pre váš projekt priemyselného displeja, SKY-TDM vám môže poskytnúť profesionálnu pomoc a prispôsobené možnosti. Prosímkontaktujte násdnes, aby ste prediskutovali svoje požiadavky a našli správne riešenie konverzie displeja pre vašu aplikáciu.
