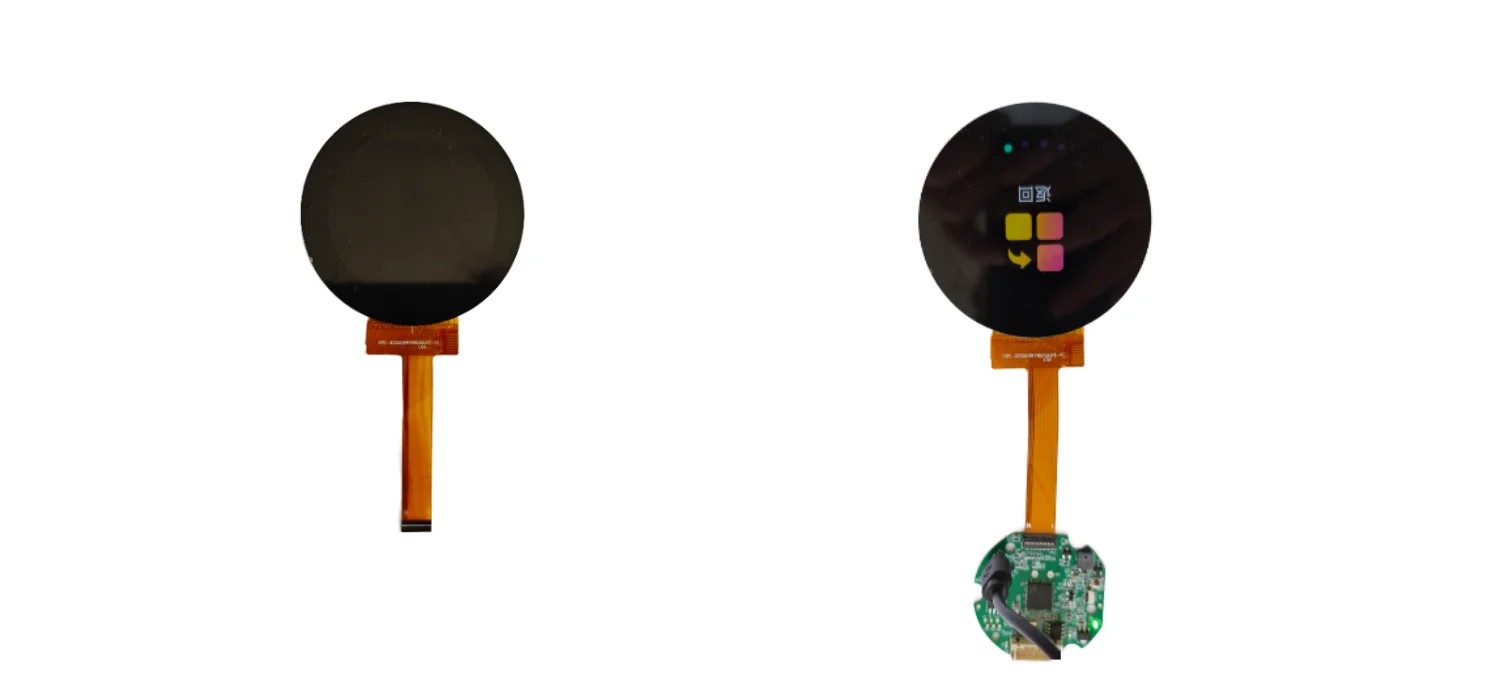

Ide o 2,1-palcový kruhový dotykový displej špeciálne navrhnutý pre inteligentné domáce spotrebiče a kompaktné ovládacie panely. SKY-TDM dokáže prispôsobiť dotykovú obrazovku displeja podľa skutočnej štruktúry vášho zariadenia a požiadaviek na interakciu medzi človekom a strojom (HMI).
Toto riešenie 2,1-palcového kruhového dotykového displeja má rozlíšenie 480 x 480 a približnú veľkosť 56,18 x 59,71 x 2,26 milimetra. Má kompaktnú štruktúru. Používa ST7701 driver IC a podporuje RGB rozhranie (ktoré je možné prispôsobiť ako MIPI rozhranie).
Poskytujeme prispôsobené zobrazovacie riešenia, ktoré vyhovujú vašim základným potrebám a pomáhajú vám bezproblémovo integrovať zobrazovacie komponenty do celkového priemyselného dizajnu vášho zariadenia.
Okrúhle displeje čoraz viac nahrádzajú tradičné štvorcové obrazovky v inteligentných domácich spotrebičoch.
Bezšvový priemyselný dizajn: Kruhové displeje eliminujú vizuálny konflikt medzi pravouhlou obrazovkou a zakrivenými valcovými tvarmi bežnými v kávovaroch, čističkách vzduchu a inteligentných reproduktoroch. Obrazovka sa skôr integruje do siluety produktu, než aby ju rozbila.
Výmena gombíka: Mnoho spotrebičov stále používa fyzické otočné gombíky na výber teploty, rýchlosti alebo režimu. Kruhový dotykový displej dokáže digitálne replikovať funkciu gombíka s dynamickými ikonami, nastaviteľnou citlivosťou a bez mechanického opotrebovania, pričom ponúka viac informácií ako tlačený ciferník.
Lepšie využitie kompaktného priestoru: V malých ovládacích paneloch sa kruhové rozloženie vyhýba zbytočným rohovým oblastiam obdĺžnikových obrazoviek. Pole štvorcových pixelov s rozmermi 480 × 480 sa prirodzene mapuje na okrúhlu zobrazovaciu plochu, pričom plne využíva dostupnú oblasť zobrazenia.
Silnejšie vizuálne zameranie: Kruhové rozhrania priťahujú pohľad používateľa do stredu ovládacieho panela, čo je ideálne pre primárne funkcie, ako je štart/stop, nastavenie teploty alebo výber režimu v inteligentných kávovaroch a kuchynských spotrebičoch.
Konzistentná estetika naprieč produktovými líniami: Značky spotrebičov sa môžu štandardizovať na moduloch kruhového displeja vo viacerých produktoch: kávovary, čističky vzduchu, práčky, čím vytvárajú jednotný dizajnový jazyk a zároveň zjednodušujú obstarávanie a inventár.
Integrácia dotykového + displeja: V kombinácii s optickým spájaním a dotykom PCAP sa kruhový displej stáva utesneným, ľahko čistiteľným predným panelom, ktorý je kritický pre kuchynské spotrebiče vystavené vlhkosti, mastnote a každodennému čisteniu.
V prípade inteligentných domácich spotrebičov v porovnaní s tradičnými štruktúrami so vzduchovou medzerou poskytuje optické lepenie integrovanejší efekt displeja, ktorý zvýrazňuje prémiový pocit z produktu.
Bezproblémovým spojením dotykového panela s displejom toto riešenie efektívne minimalizuje odrazy viditeľného svetla spôsobené vzduchovou medzerou a zabraňuje prenikaniu vlhkosti pri rôznych úrovniach vlhkosti. Vytvára oveľa čistejšiu prednú plochu, vďaka čomu je obzvlášť ideálny pre domáce výrobky s náročnými estetickými požiadavkami.
Táto technológia môže byť široko používaná v rôznych dizajnoch spotrebičov, ako sú inteligentné kávovary, čističky vzduchu, kuchynské spotrebiče, ovládacie panely práčok a inteligentné rúry.
Vďaka extrémne kompaktnému mechanickému rozmeru iba 56,18 × 59,71 × 2,26 mm je riešenie kruhového dotykového displeja s uhlopriečkou 2,1 palca ideálne vhodné pre aplikácie s prísnymi vnútornými priestorovými obmedzeniami. Jeho rozlíšenie 480 x 480 poskytuje štvorcové používateľské rozhranie, ktoré sa hladko integruje do zostavy kompaktných ovládacích panelov.
S našimi klientmi môžeme prediskutovať prispôsobené riešenia na základe nasledujúceho pracovného postupu:
Veľkosť displeja → Dotykový panel → Krycie sklo → Laminovanie → Konfigurácia rozhrania → Mechanická štruktúra
Rôzne projekty môžu vyžadovať rôzne rozmery obrazovky, pomery strán, montážne štruktúry alebo dotykové riešenia prispôsobené konkrétnym prípadom použitia. Preto dôrazne odporúčame integrovať vývoj na mieru do počiatočnej fázy návrhu vášho produktu. Prostredníctvom hĺbkovej komunikácie ohľadom vašich špecifických potrieb vám vieme poskytnúť špičkové riešenia na mieru.
Táto zostava 2,1-palcového kruhového dotykového displeja podporuje dotykové rozhranie I2C, čo umožňuje bezproblémovú integráciu dotykovej funkcie s hlavným riadiacim systémom zákazníka.
Pokiaľ ide o zobrazovací výkon, obrazovka má jas 300 cd/m² a kontrastný pomer 800:1. Ponúka široké pozorovacie uhly až 80° vo všetkých smeroch a poskytuje možnosti pre RGB aj MIPI zobrazovacie rozhrania.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESETOVAŤ | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESETOVAŤ | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Tieto vynikajúce vlastnosti tvoria praktický základ pre interaktívne rozhrania kompaktných domácich spotrebičov, ktoré plne spĺňajú potreby používateľov v interakcii medzi človekom a strojom (HMI).
Každé zákaznícke zariadenie má jedinečné zobrazovacie rozhranie a odlišný priemyselný dizajn. Aby sme slúžili našej rôznorodej zákazníckej základni, poskytujeme komplexné služby prispôsobenia OEM a ODM. Môžeme prediskutovať riešenia na mieru na základe vašich špecifických požiadaviek, ako sú vlastné dotykové panely, vlastné krycie sklá, rôzne možnosti rozhrania, prispôsobené FPC káble, sieťotlač loga a prispôsobený jas a optické parametre.
Okrem nášho referenčného riešenia s 2,1-palcovým kruhovým dotykovým displejom ponúkame aj integrované služby prispôsobenia dosky ovládača displeja vrátane možností, ako sú dosky so sériovým portom.
1. Potvrdenie požiadavky: Zdieľajte veľkosť displeja, rozlíšenie, dotykovú funkciu a inštalačný priestor.
2. Návrh riešenia: Navrhujeme dotykový panel, krycie sklo a konfiguráciu rozhrania.
3.Vývoj vzorky: Prototypová zostava pre vaše mechanické a elektrické overenie.
4. Overenie dizajnu: Spoločná kontrola prispôsobenia, dotykového výkonu a optického efektu.
5. Hromadná výroba: Stabilná dodávka s úplnou kontrolou pred odoslaním.
Odporúča sa skoré zapojenie: zostavu displeja môžeme prispôsobiť vášmu priemyselnému dizajnu, a nie nútiť váš dizajn okolo štandardného modulu.

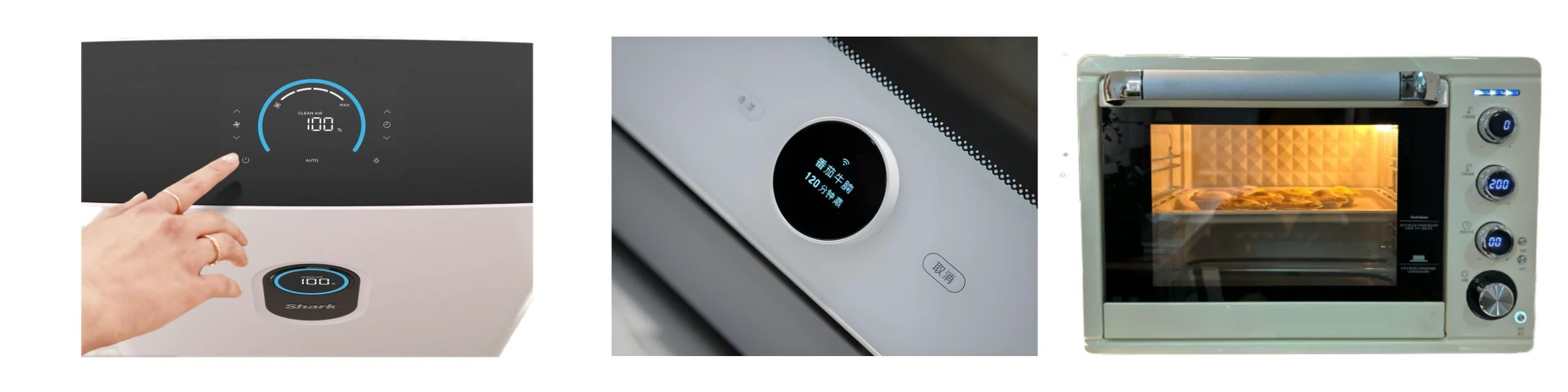

Naše riešenia displejov sú široko použiteľné pre rôzne produkty inteligentnej domácnosti a spotrebičov, vrátane:
Inteligentné kávovary: Dotykové ovládanie poskytuje moderné a interaktívne používateľské rozhranie.
Čističky vzduchu: Kompaktné zostavy dotykového displeja umožňujú rýchle nastavenie rôznych funkcií.
Inteligentné kuchynské spotrebiče: Pre produkty, ako sú variče ryže, rúry na pečenie a digestory, ponúkame dotykové displeje s funkciou otočného gombíka.
Práčky a sušičky: Displeje umožňujú rýchly výber programov prania a sušenia a zároveň poskytujú intuitívny prehľad o prevádzkovom stave.
Pre všetky kategórie spotrebičov uvedené vyššie môžeme splniť vaše špecifické požiadavky na špecifikáciu.

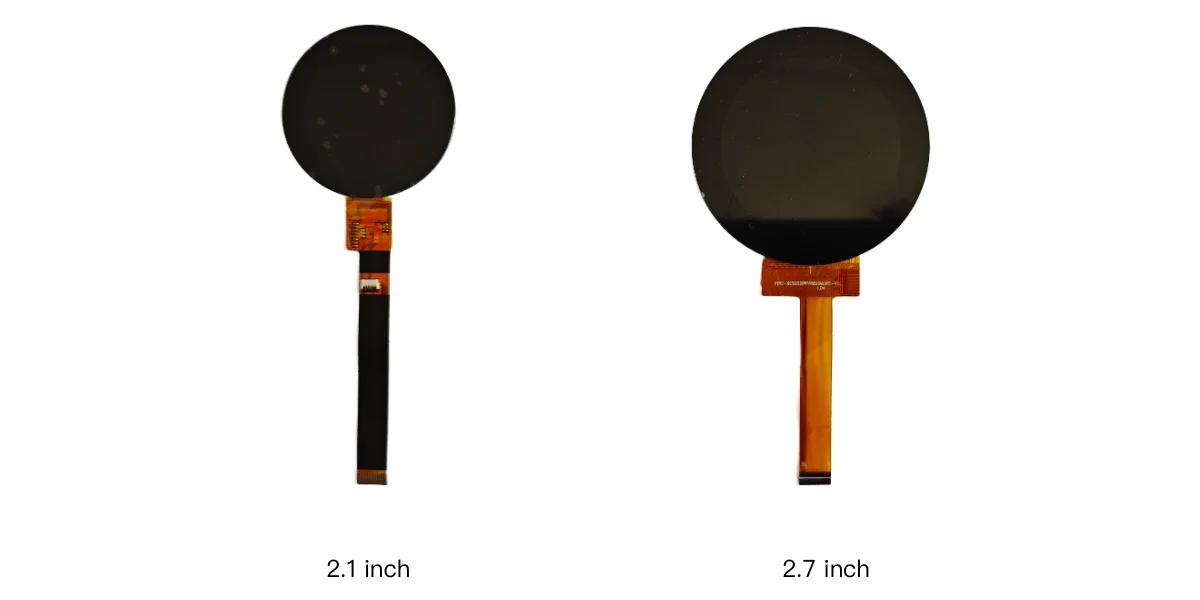

Nie, ponúkame širšiu škálu možností. Okrem 2,1-palcovej zostavy poskytujeme aj 1,6-palcové, 2,7-palcové, 5-palcové a iné veľkosti. Konkrétny výber závisí od vašich požiadaviek na produkt.
áno. Dotykové panely je možné plne prispôsobiť vašim potrebám, vrátane vonkajšieho tvaru, špeciálnych povrchových úprav krycieho skla, dizajnu FPC kábla a ďalších.
áno. LCD modul alebo dotykový panel môžeme dodať samostatne. Podporujeme aj riešenie, kde je laminované len krycie sklo, bez dotykového panela.
áno. Tento typ kompaktného dotykového displeja je vhodný pre aplikácie, ako sú inteligentné kávovary, čističky vzduchu, kuchynské spotrebiče a iné inteligentné ovládacie terminály, v závislosti od konečných požiadaviek aplikácie.
áno. Zákazníci s nami môžu prediskutovať prispôsobené požiadavky vrátane veľkosti displeja, dotykového panela, krycieho skla, plnej laminácie, typu rozhrania a mechanickej integrácie.
V ideálnom prípade uveďte požadovanú veľkosť obrazovky, rozlíšenie, dotykovú funkciu, rozmery krycieho skla, inštalačný priestor, požiadavky na rozhranie, prevádzkové prostredie a odhadované množstvo. Poskytnutie výkresov produktov alebo súborov 3D krytu by navyše bolo veľmi prospešné pre naše mechanické hodnotenie.
Ak vyvíjate nový domáci spotrebič, veľmi radi sa zapojíme už na začiatku fázy návrhu, aby sme komplexne zhodnotili vaše celkové požiadavky na produkt.
SKY-TDM môže úzko spolupracovať s našimi zákazníkmi pri hodnotení špecifických potrieb, vrátane veľkosti displeja, dotykového riešenia, krycieho skla a vlastných dosiek ovládačov. Tento prístup založený na spolupráci pomáha vytvárať bezchybný hotový produkt, pričom nie je potrebné robiť kompromisy v celkovom dizajne, len aby sa prispôsobila nevhodná štandardná štruktúra.
Neváhajte nás kedykoľvek kontaktovať a prediskutovať vaše pripravované projekty.
