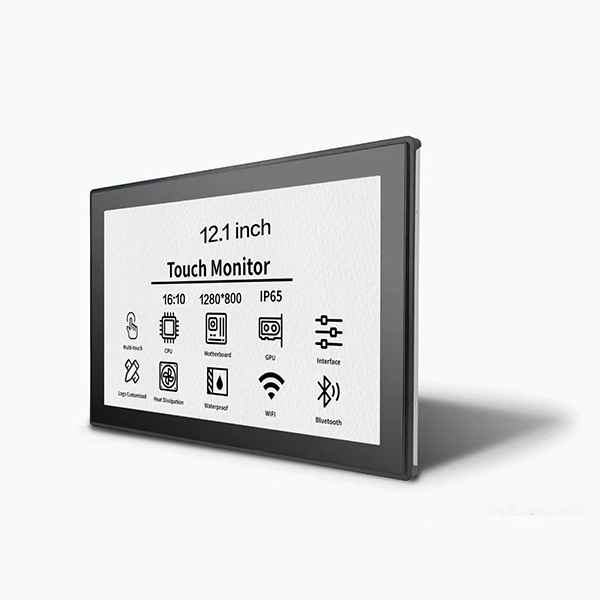

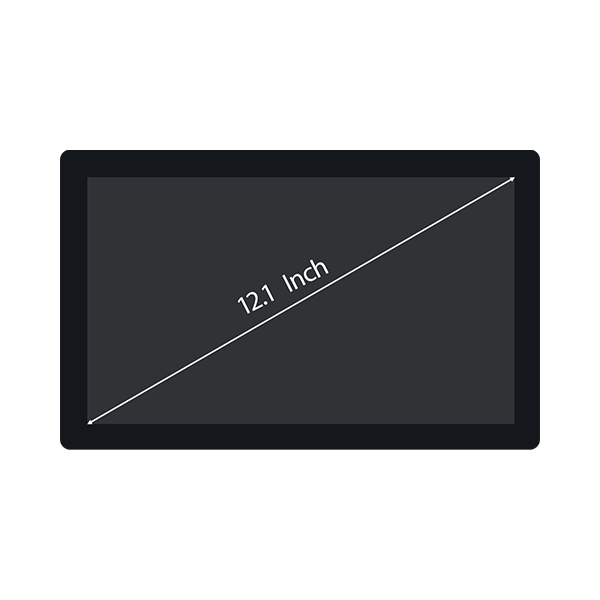

12,1-palcový dotykový monitor s otvoreným rámom

CNC obrábacie stroje a zariadenia priemyselnej automatizácie vyžadujú displeje HMI, ktoré prežijú každodenné vystavenie chladiacej hmle, kovovým trieskam, vibráciám a teplotným zmenám na dielni. Komerčné monitory v týchto podmienkach zlyhávajú --- chladiaca kvapalina presakuje cez predné panely, odozva na dotyk sa po mesiacoch vibrácií mení a obrazovky sú pri osvetlení továrne nečitateľné.

náš12,1-palcový dotykový monitor s otvoreným rámomje skonštruovaný pre tieto reálne podmienky. Tento displej sme dodali výrobcom CNC strojov a integrátorom továrenskej automatizácie na použitie na frézkach, sústružníckych centrách a výrobných linkách riadených PLC.

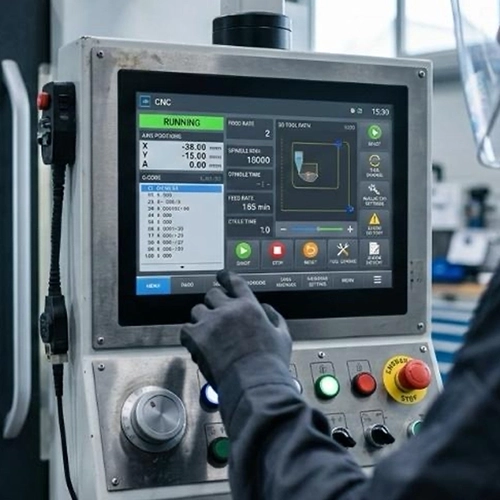

Monitor podporuje všetky základné funkcie riadenia stroja: výber programu, odčítanie polohy v reálnom čase, nastavenie korekcie nástroja, monitorovanie otáčok vretena, diagnostiku porúch a zaznamenávanie výrobných údajov. V prípade modernizácie starších strojov poskytujeme prispôsobenie rozhrania tak, aby zodpovedalo existujúcim riadiacim systémom.

Jeho konštrukcia s otvoreným rámom zjednodušuje zabudovanú inštaláciu a zároveň podporuje prispôsobené dizajny predného rámu, aby zodpovedali vzhľadu rôznych zariadení. Viaceré dotykové technológie --- vrátane projektovanej kapacity (PCAP) a odporového dotyku --- umožňujú zákazníkom vybrať si najvhodnejšie riešenie na základe požiadaviek aplikácie. Kapacitný dotyk ponúka plynulú viacdotykovú interakciu, zatiaľ čo odporový dotyk zostáva vysoko spoľahlivý, keď operátori nosia priemyselné rukavice alebo pracujú v prašnom prostredí.

Monitor je navrhnutý pre priemyselnú integráciu a podporujeHDMI, VGA, DVI a DisplayPortvstupy, čím sa zjednodušuje kompatibilita s priemyselnými počítačmi, PLC, IPC a vstavanými ovládačmi. Pre bezproblémovú systémovú integráciu sú k dispozícii dotykové rozhrania USB alebo RS232.

Displej si zachováva vynikajúcu kvalitu obrazu s vysokým jasom, širokými pozorovacími uhlami a stabilnou reprodukciou farieb, vďaka čomu môžu operátori jasne sledovať stav výroby za rôznych svetelných podmienok. Voliteľná technológia optického spájania ďalej zlepšuje čitateľnosť a zároveň znižuje vnútorné odrazy.

Priemyselné prostredie často vystavuje zariadenia vibráciám, prachu, vlhkosti a nepretržitej prevádzke. SKY-TDM rieši tieto výzvy prostredníctvom komponentov priemyselnej kvality, širokých možností prevádzkových teplôt, antivibračného dizajnu a LED podsvietenia s dlhou životnosťou, čo pomáha zákazníkom znižovať náklady na údržbu a maximalizovať dostupnosť zariadení.

Ako skúsený výrobca priemyselných displejov poskytuje SKY-TDM aj kompletnéOEM/ODMslužby prispôsobenia. Zákazníci si môžu prispôsobiť jas LCD, dotykovú technológiu, hrúbku krycieho skla, antireflexné alebo antireflexné povrchové úpravy, vodotesné predné panely, tlač loga, konfiguráciu rozhrania, farbu krytu, montážnu štruktúru, dĺžku kábla a kompletné zostavy displeja podľa požiadaviek projektu.

Či už sa vaše zariadenie používa v inteligentných továrňach, priemyselnej automatizácii, energetickom manažmente, automatizácii skladov alebo riadiacich systémoch strojov, náš inžiniersky tím môže poskytnúť zobrazovacie riešenie optimalizované pre výkon aj dlhodobú spoľahlivosť.

Navrhnuté pre HMI priemyselnej automatizácie

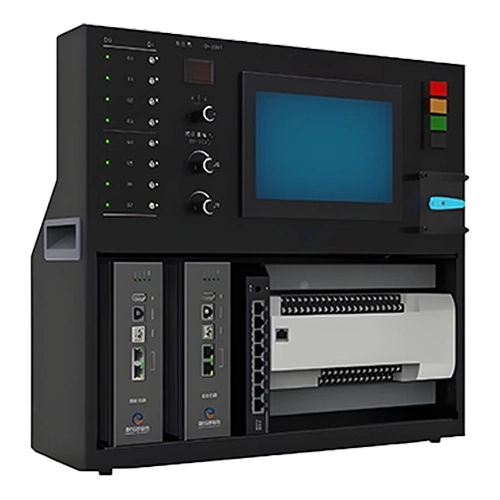

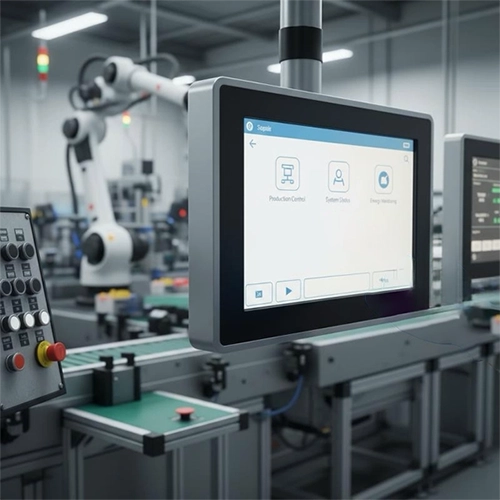

Typické aplikačné scenáre zahŕňajú: priemyselné ovládacie panely HMI (Human-Machine Interface), riadiace systémy PLC, priemyselné PC (IPC), rozhrania CNC strojov, baliace stroje, textilné zariadenia, robotické riadiace konzoly, systémy automatizácie procesov, inteligentné výrobné zariadenia, systémy monitorovania energie a celý rad ďalších zariadení.

Úspešne sme riešili výzvy zabezpečenia spoľahlivej vonkajšej prevádzky v drsnom prostredí. Poskytnutím citlivého dotyku, krištáľovo čistého zobrazenia, vodotesnej a prachotesnej ochrany a prispôsobivosti širokej teplote sme úplne eliminovali obavy našich zákazníkov. Tieto úspechy sú realizované výberom prvotriednych LCD displejov, optimalizáciou dotykových panelov na úrovni dizajnu a dizajnom robustných krytov prispôsobených náročným aplikačným prostrediam.

Kľúčové výhody

1. Odolnosť na úrovni CNC a automatizácie

- Priemyselný TFT panel určený pre nepretržitú prevádzku 24/7

- Antivibračná montáž pre prostredie obrábacích strojov

- Širokoteplotná podpora (-20 °C až +70 °C) pre nevykurované dielne

- Voliteľné predné tesnenie IP65 proti chladiacej kvapaline a prachu

2. Možnosti dotyku špecifické pre stroj

- PCAP multi-touch pre moderné CNC rozhrania

- 5-vodičový odporový pre prevádzku v rukaviciach na starších strojoch

- Vlastné ladenie citlivosti pre hrubé dielenské rukavice

- Odmietnutie dlane pre náhodné dotyky počas nastavovania stroja

3. Flexibilná integrácia pre výrobcov strojov

- Kovové puzdro s otvoreným rámom pre montáž do skrinky

- Štandardné VESA a vlastné možnosti držiaka

- Vstupy HDMI, VGA, DVI a DP pre rôzne priemyselné počítače

- USB a RS232 dotykové rozhrania pre PLC/CNC ovládače

4. Viditeľnosť predajne

- Možnosti vysokého jasu až1500 nitov

- Optické lepenie znižuje odrazy pri osvetlení továrne

- AG/AR nátery pre prevádzku bez oslnenia

- Široký pozorovací uhol pre čítanie na paneli

Typické špecifikácie

Prečo si vybrať SKY-TDM?

Vďaka viac ako 10-ročným skúsenostiam s výrobou priemyselných displejov poskytujeme komplexnú podporu projektov OEM a ODM spolu s rýchlym technickým hodnotením. Naše produkty, certifikované kompletným systémom riadenia kvality ISO a podporované stabilným dodávateľským reťazcom komponentov, sú vyrábané podľa štandardov kvality priemyselnej kvality a ponúkajú predĺžený životný cyklus produktu. Vďaka komplexnej technickej podpore od počiatočného návrhu až po sériovú výrobu dokážeme rýchlo vyriešiť všetky problémy, s ktorými sa naši klienti môžu stretnúť.

Chápeme, že projekty priemyselnej automatizácie vyžadujú prísnu konzistentnosť, výnimočnú spoľahlivosť a dlhodobú dostupnosť produktov. Náš inžiniersky tím úzko spolupracuje s našimi zákazníkmi, aby zabezpečil, že každé riešenie displeja sa dokonale integruje s ich konečným vybavením.

FAQ

Otázka 1: Je tento 12,1-palcový dotykový monitor s otvoreným rámom vhodný na nepretržitú prevádzku v priemyselnom prostredí?

A: Áno. Je navrhnutý s komponentmi priemyselnej kvality a podporuje dlhodobú nepretržitú prevádzku 24/7.

Q2: Je možné ovládať dotykovú obrazovku v rukaviciach?

A: Áno. Odporový dotyk funguje prakticky s akýmkoľvek predmetom. Dotyk Projected Capacitive (PCAP) navyše môže pri správnej konfigurácii podporovať aj ovládanie rukavíc.

Q3: Môže byť predný panel vodotesný?

A: Áno. V závislosti od požiadaviek projektu môžu prispôsobené predné panely dosiahnuťIP65hodnotenie alebo vyššie.

Q4: Aké rozhrania sú k dispozícii?

Odpoveď: Štandardné možnosti zahŕňajúHDMI, VGA, DVI a USBdotykové rozhrania. Ponúkame tiež DisplayPort, RS232 a prispôsobené riešenia rozhrania.

Otázka 5: Je možné prispôsobiť jas obrazovky pre vonkajšie vybavenie?

A: Áno. Pre aplikácie vyžadujúce čitateľnosť na slnku ponúkame prispôsobené verzie s vysokým jasom až1500 nitovalebo vyššie.

Q6: Podporujete optické spájanie?

A: Áno. K dispozícii je optické lepenie na zlepšenie čitateľnosti obrazovky, zníženie odrazov a zvýšenie celkovej odolnosti.

Q7: Môže byť monitor prispôsobený tak, aby vyhovoval nášmu krytu zariadenia?

A: Absolútne. Poskytujeme komplexné služby prispôsobenia OEM/ODM, vrátane rozmerov rámu, montážnych otvorov, dizajnu krytu, káblov a vlastných značiek (log).

Q8: Aký je typický dodací čas?

Odpoveď: Štandardné modely sa vo všeobecnosti dodávajú rýchlejšie, zatiaľ čo prispôsobené projekty zvyčajne vyžadujú 3 až 6 týždňov v závislosti od zložitosti inžinierstva a množstva objednávky.

Q9: Poskytujete technickú podporu počas vývoja produktu?

A: Áno. Náš inžiniersky tím poskytuje podporu v celom cykle počas celého procesu vývoja, ktorý zahŕňa všetko od preskúmania návrhu a overenia vzoriek až po sériovú výrobu a popredajný servis.

Kontaktujte nás

Hľadáte ten správny HMI displej pre vaše priemyselné zariadenie?

Či už potrebujete štandard12,1-palcový dotykový monitor s otvoreným rámomalebo plne prispôsobené zobrazovacie riešenie, SKY-TDM je pripravený podporiť váš projekt od prototypu až po sériovú výrobu.

Kontaktujte nás ešte dnes a získajte:

- Produktový list

- CAD/3D výkresy

- Inžinierske poradenstvo

- Návrh prispôsobenia

- Hodnotenie vzorky

- Konkurenčná cenová ponuka do 24 hodín

Povedzte nám svoje požiadavky na projekt, vrátane:

- Veľkosť displeja

- Rozlíšenie

- Dotyková technológia

- Požiadavka na jas

- Typ rozhrania

- Spôsob montáže

- Operačné prostredie

- Ročné množstvo

Naši inžinieri vám odporučia najvhodnejšie riešenie pre vašu aplikáciu.
