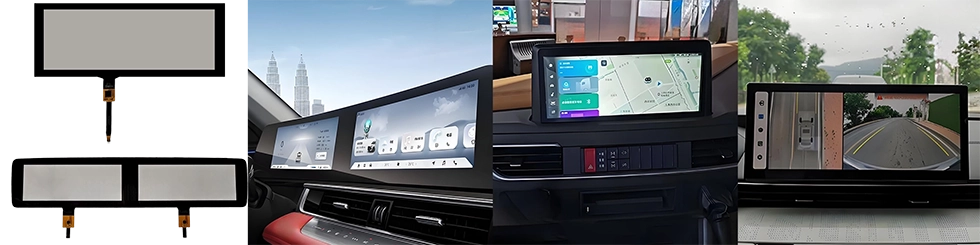

SKY-TDM12,3-palcový automobilový kapacitný dotykový panel IIC USBje navrhnutý výhradne pre sériovo vyrábané osobné EV, prémiové vozidlá, úžitkové nákladné autá, autobusy a kokpity terénnych strojov. Na rozdiel od spotrebiteľských dotykových obrazoviek automobilov spĺňajú naše dotykové senzory prísne normy ochrany životného prostredia v automobiloch, pričom vyvažujú ultra citlivý viacdotykový výkon, vynikajúcu optickú čistotu a dlhodobú spoľahlivosť vibrácií a tepelného cyklu.
Táto séria dotykových panelov slúži na základné automobilové scenáre HMI: plne digitálne združené prístroje, hlavný stredový panel infotainmentu, navigačné jednotky, ovládacie panely HVAC a integrované displeje smart kokpitu EV. Základná štruktúra senzora PCAP podporuje kompletnú zostavu optického spojenia, prispôsobiteľné vodotesné tesnenie a aktiváciu rukavicou/mokrým dotykom na prispôsobenie sa všetkým skutočným jazdným podmienkam.
Dodávame plne prispôsobiteľné dotykové riešenia zahŕňajúce štýl krycej šošovky, povrchovú úpravu, prispôsobenie dotykového ovládača, rozloženie FPC, optimalizáciu EMC tienenia a párovanie LCD displejov. Vďaka dlhoročným skúsenostiam v oblasti automobilového dotykového inžinierstva poskytuje SKY-TDM všetkyOEM a ODMkomplexná služba, od počiatočného prototypovania konceptu, overenia spoľahlivosti až po hromadnú masovú výrobu. Úzko spolupracujeme s globálnymi výrobcami automobilových OEM a dodávateľmi Tier1 na vývoji stabilného hardvéru rozhrania človek-stroj pre digitalizáciu interiéru vozidla.
1. Prísna spoľahlivosť v automobilovom priemysle
Overené pre dlhodobú prevádzku pri extrémnych vibráciách, mechanických otrasoch a širokom cyklovaní teplôt, spĺňajúce základné požiadavky automobilovej environmentálnej odolnosti pre 8-10-ročné životné cykly vozidla.
2. Vysokorýchlostný 10-bodový viacdotykový výkon
10-prstová simultánna dotyková podpora s<10 msultra rýchla odozva, stabilná presnosť dotyku aj pri elektrickom rušení vozidla.
3. Prispôsobiteľná integrácia optickej väzby
- Eliminuje vzduchovú medzeru medzi dotykovým snímačom a LCD
- Drasticky znižuje odraz povrchu a zvyšuje čitateľnosť na slnku
- Posilňuje štrukturálnu odolnosť proti nárazu
- Blokuje vnútorné zahmlievanie a kondenzáciu pri kolísaní teploty
4. Prémiový optický výkon
≥88 % vysoká priepustnosť svetla, konzistentná reprodukcia farieb, ultra nízka odrazivosť a ultra široké pozorovacie uhly pre viditeľnosť vodiča a spolujazdca.
5. Dvojité rukavice a funkcie mokrého dotyku
Voliteľná aktualizácia firmvéru hardvéru podporuje ovládanie v rukaviciach a potlačenie vlhkosti, stabilný dotykový výstup v daždivých a vlhkých jazdných scenároch.
6. Odolnosť povrchu pre veľké zaťaženie
6Htvrdosť krycie sklo odolné proti poškriabaniu, voliteľné vrstvy proti odtlačkom prstov/antireflexné, minimalizujúce každodenné poškodenie oderom počas životnosti vozidla.
7. Súlad s automobilovou EMC a ESD
Vstavaný prispôsobiteľný dizajn tienenia EMC na potlačenie elektromagnetického šumu napájacieho systému vozidla, plne kompatibilný s prostredím nového vysokonapäťového kokpitu pre elektromobily.
8. Kompletné úplné prispôsobenie
Plne prispôsobte každý komponent modulu dotykového panela:
- Tvar krycieho skla, hrúbka a sieťotlačová dekoratívna tlač
- AG / AR / AF funkčné povrchové nátery
- Čip dotykového ovládača (EETI / ILITEK / Goodix alebo vlastný IC)
- FPC smerovanie, definícia rozhrania (USB / IIC / SPI)
- Vodotesná tesniaca štruktúra a zostava optického lepenia
- Zodpovedajúci jasu a rozmeru obrazovky LCD
| Položka | Štandardná špecifikácia | Prispôsobiteľná možnosť |
| Veľkosť uhlopriečky | 12,3 palca | Vlastný tvar rezu k dispozícii |
| Dotyková technológia | Projektovaná kapacita (PCAP) | N/A |
| Podporované dotykové body | Do 10 bodov | N/A |
| Komunikačné rozhranie | USB/IIC | SPI, vlastné vyhradené rozhranie |
| Dotykový ovládač IC | EETI/ILITEK/Goodix | Vlastný firmvér ovládača značky |
| Tvrdosť krycieho skla | ≥7H | Vlastná hrúbka (1,1 mm / 1,8 mm / 2,0 mm+) |
| Priepustnosť svetla | ≥ 88 % | AG/AR povlak na nastavenie priepustnosti |
| Dotknite sa položky Čas odozvy | <10 ms | Laditeľné pomocou ovládača |
| Rozsah prevádzkových teplôt | -30 °C ~ +85 °C | Rozšírený ultra široký teplotný stupeň |
| Optické lepenie | Nespojený dotykový panel | Kompletná služba optickej laminácie OCA |
| Povrchové funkčné nátery | Holé sklo | Antireflexné (AG), Antireflexné (AR), Anti-Fingerprint (AF) |
Osobné a elektrické vozidlá
Digitálny prístrojový panel, displej infotainmentu na centrálnom zásobníku, inteligentný kokpit EV, dotyková obrazovka navigácie, ovládací panel klimatizácie HVAC, displej zábavy pre cestujúcich vzadu
Automobilové aplikácie predstavujú najnáročnejšie prípady použitia, ktoré vyžadujú, aby výrobky odolali extrémnemu teplu, silným vibráciám, vysokej vlhkosti a iným zložitým podmienkam. Naše produkty prešli komplexnými aplikačnými certifikáciami. Na boj s vysokými teplotami vyberáme prémiové materiály a pokročilé riešenia a zároveň účinne zmierňujeme nestabilitu a potenciálne škody spôsobené vibráciami.
SKY-TDM poskytuje komplexné prispôsobenie pre automobilové dotykové moduly, čím umožňuje globálnym výrobcom OEM a partnerom Tier 1:
✓ Vlastné krycie sklo:Presný tvar a rezanie obrysov
✓ Dekoratívne povrchové úpravy:Sieťotlač a leptanie loga na mieru
✓ Funkčné nátery:AG / AR / AF viacvrstvové povrchové úpravy
✓ Optické lepenie:Kompletná OCA laminácia a dotyková LCD zostava
✓ Integrácia displeja:Zodpovedajúce zdroje LCD a bezproblémová integrácia
✓ Prispôsobenie FPC:Rozloženie, dĺžka a definície konektorov na mieru
✓ Vyladenie firmvéru:Optimalizácia dotykového ovládača (povolené rukavice a mokré dotyky)
✓ EMC tienenie:Vlastné rozloženie tienenia elektromagnetického rušenia (EMI).
✓ Vodotesný dizajn:Komplexné riešenia mechanického tesnenia
✓ Wide-Temp Hardware:Vyladené pre ultra široké teplotné stupne
✓ Displeje s vysokým jasom:Optimalizované párovanie LCD pre vonkajšie vybavenie vozidiel
Každý modul automobilového dotykového panela prechádza pred dodaním 100% sériovou kontrolou a overením úplnej spoľahlivosti:
1. Dotknite sa funkcie Kalibrácia funkcií a test presnosti
2. Kontrola optickej priepustnosti a jednotnosti
3. Test odolnosti proti starnutiu pri vysokej teplote
4. Test skladovania a prevádzky pri nízkej teplote
5. Test rýchleho tepelného cyklického šoku
6. Test nepretržitých vibrácií a mechanických otrasov
7. Dlhodobý test odolnosti proti starnutiu
8. Kompletný test vodotesného tesnenia (vlastné modely)
9. Kompletná záverečná vizuálna a funkčná kontrola šarže
1. Osvedčený záznam o projekte Tier1 v automobilovom priemysle
Špecializovaný tím výskumu a vývoja s dlhodobými skúsenosťami s poskytovaním globálnych projektov HMI kokpitu vozidiel, plne oboznámený s pracovnými postupmi overovania automobilového dizajnu.
2. Vertikálne integrovaná vnútropodniková výroba
Nezávislé výrobné linky dotykových panelov PCAP + vlastná dielňa na optické lepenie + prispôsobené zdroje LCD; jeden jediný dodávateľ pre kompletné moduly dotykového displeja, žiadne riziko koordinácie s treťou stranou.
3. Flexibilné prispôsobenie OEM a ODM
Všetky mechanické, optické, elektrické a funkčné parametre nastaviteľné tak, aby zodpovedali jedinečným požiadavkám automobilového modelu.
4. Viacročná stabilná dodávka s dlhým životným cyklom
Udržujeme dlhodobé zásoby surovín pre automobilové projekty, aby sme sa vyhli nedostatku komponentov EOL počas výrobných cyklov vozidiel.
5. Profesionálna špecializovaná podpora automobilového inžinierstva
Elektronickí, optickí a štrukturálni inžinieri poskytujú plnú technickú podporu počas fázy prototypu, overovania a sériovej výroby.
6. Fast Turnaround Prototyping Service
Krátka dodacia lehota pre vzorky vlastného dotykového panela na urýchlenie plánov vývoja projektov zákazníckych vozidiel.
7. Globálny B2B automobilový zákaznícky servis
Vyhradený tím zahraničného predaja a technickej podpory, ktorý slúži severoamerickým a európskym automobilovým systémovým integrátorom s podporou komunikácie medzi časovými pásmami.
● Štandardná 12-mesačná globálna záruka na produkt
● Trvalá dlhodobá podpora technických inžinierskych konzultácií
● Rýchla analýza zlyhania RMA a servis výmeny
● Flexibilné riešenia medzinárodnej logistiky a hromadnej prepravy
● Pomoc pri ladení a ladení parametrov na diaľku
● Záväzok na dodávku komponentov pre automobilové modely na niekoľko rokov s dlhou životnosťou
● Vyplňte oficiálne technické listy, správy o skúškach a overovaciu dokumentáciu
A: Áno. Táto séria je exkluzívne vyvinutá pre systémy HMI (Human-Machine Interface) automobilového kokpitu. Je navrhnutý tak, aby odolal širokému rozsahu teplôt, silným vibráciám a elektromagnetickému rušeniu vozidiel, čím sa zásadne líši od dotykových produktov pre spotrebiteľov.
Odpoveď: Je určený pre digitálne prístrojové dosky, obrazovky infotainmentu na stredovom paneli, displeje navigácie vozidla, panely klimatizácie HVAC a vysoko integrované systémy inteligentného kokpitu EV. Okrem toho je kompatibilný s úžitkovými vozidlami (nákladné automobily a autobusy), ako aj s terminálmi terénnych strojov.
A: Absolútne. Poskytujeme komplexné služby prispôsobenia OEM a ODM, ktoré zahŕňajú estetiku krycieho skla, povrchové nátery, dotykové funkcie, usporiadanie obvodov, optické lepenie a prispôsobené moduly LCD.
A: Áno. V závislosti od požiadaviek projektu môžeme pomocou vlastného firmvéru dotykového ovládača aktivovať funkcie dotyku rukavíc a funkcie mokrého dotyku proti vlhkosti.
A: Áno. Ponúkame integrované služby optického spájania, bezproblémové laminovanie dotykového snímača s LCD, aby sme zlepšili čitateľnosť na slnku a zlepšili celkovú štrukturálnu pevnosť modulu.
Odpoveď: Podporujeme dva režimy napájania: samostatné holé dotykové panely PCAP alebo plne integrované zostavy optickej lepenej dotykovej obrazovky spárované so zodpovedajúcimi LCD obrazovkami.
Odpoveď: Štandardné rozhrania zahŕňajúUSB a IIC. Pre prispôsobený vývoj ovládačov sú k dispozícii aj rozhrania SPI a špecializované vlastné rozhrania.
Odpoveď: Všetky jednotky podporujú nepretržitú prevádzku pri teplotách v rozsahu od-30 °C až +85 °C. Pre extrémne pracovné podmienky môžeme tiež prispôsobiť vylepšené antivibračné štruktúry, vodotesné tesnenia a tieniace konštrukcie EMI (elektromagnetické rušenie).
Odpoveď: Našim zákazníkom v oblasti automobilového priemyslu ponúkame zmluvy o dodávke s dlhou životnosťou. Skladovaním kritických základných komponentov zaručujeme stabilné dodávky počas celej výrobnej životnosti modelu vozidla (zvyčajne 8-10 rokov).
Či už potrebujete štandardný štandardný produkt12,3-palcový automobilový kapacitný dotykový panel IIC USBalebo plne prispôsobený modul optického prepojeného dotykového displeja pre váš program EV alebo úžitkových vozidiel, SKY-TDM poskytuje komplexnú podporu automobilového inžinierstva zahŕňajúcu návrh koncepcie, vzorkovanie prototypov, overovanie spoľahlivosti a hromadnú výrobu.
Oslovte náš tím špecialistov na automobilový priemysel ešte dnes a vyžiadajte si oficiálne technické listy, technické vzorky alebo na mieru šitú hromadnú cenovú ponuku pre váš projekt kokpitu vozidla Tier1 & OEM.
