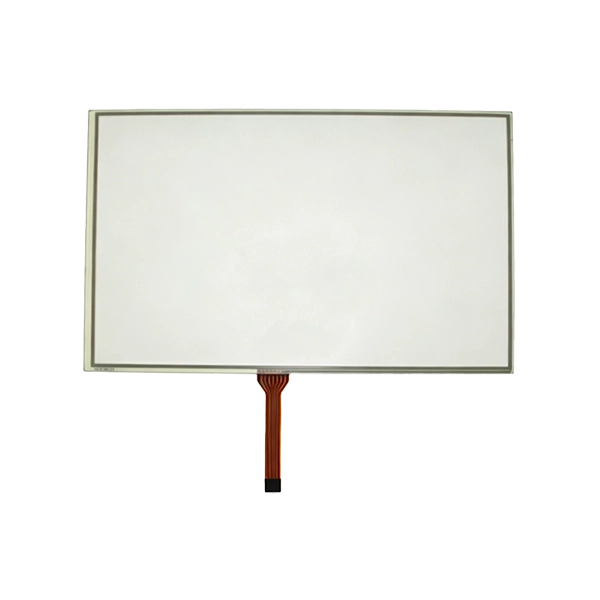

náš10,1 palcový 8 drôtový odporový dotykový panelje určený pre stavebné stroje, ťažkú techniku, poľnohospodárske vozidlá, banské stroje, žeriavy, rýpadlá, kolesové nakladače a iné terénne priemyselné vozidlá.
Na rozdiel od spotrebiteľských dotykových panelov, ťažké stroje fungujú v prostredí pretrvávajúcich vibrácií, blata, dažďa, znečistenia olejom, prachu a extrémnych teplotných výkyvov. Operátori bežne nosia hrubé pracovné rukavice a vyžadujú konzistentný a spoľahlivý dotykový výkon bez ohľadu na drsné podmienky na mieste.
Naše priemyselné 8-vodičové odporové dotykové riešenie rieši tieto náročné výzvy prostredníctvom zosilnenej konštrukcie snímača, vysoko odolných surovín, optimalizovaného výkonu EMC a predĺženej životnosti. Poskytuje presný vstup jedným dotykom spoľahlivo vo vonkajších náročných prostrediach, kde kapacitné dotykové panely často trpia nestabilnou prevádzkou.
SKY-TDM poskytuje služby prispôsobenia celého spektra, vrátane konštrukcie krycích šošoviek, optického spájania, kalibrácie dotykového ovládača, prispôsobenia rozhrania, úpravy proti oslneniu, vodotesného tesnenia a podpory mechanickej integrácie.
Ťažké zariadenia uprednostňujú nekompromisnú prevádzkovú spoľahlivosť pred viacdotykovou funkcionalitou orientovanou na spotrebiteľa.
V porovnaní s konvenčnými 4-vodičovými odporovými a kapacitnými dotykovými panelmi prináša 8-vodičová odporová architektúra kľúčové výhody:
• Vynikajúca presnosť polohovania dotykom
• Dlhodobá stabilita kalibrácie
• Natívna podpora ovládania rukavíc
• Kompatibilné s holými prstami, hrotmi a pevnými nástrojmi
• Vylepšený antivibračný výkon
• Znížené výdavky na dlhodobú údržbu
• Stabilný výkon pri silnom rušení EMI
• Prispôsobiteľné prašným a vlhkým pracovným scenárom
Pre operátorov stavebných zariadení, ktorí majú počas nepretržitej interakcie HMI pracovné rukavice, zostáva odporový dotyk preferovanou technológiou. Spolieha sa na tlakovú aktiváciu namiesto elektrickej vodivosti, čím eliminuje obmedzenia kapacitného dotyku v poľných podmienkach.

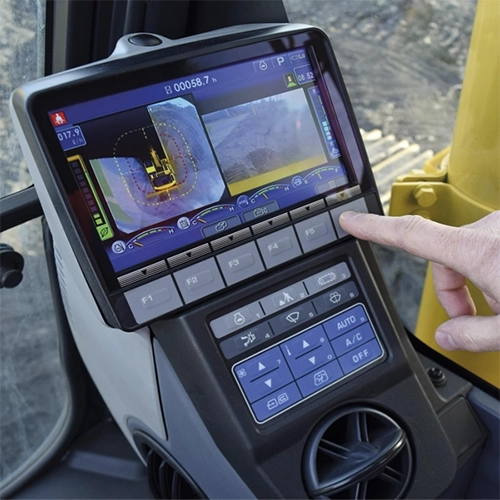

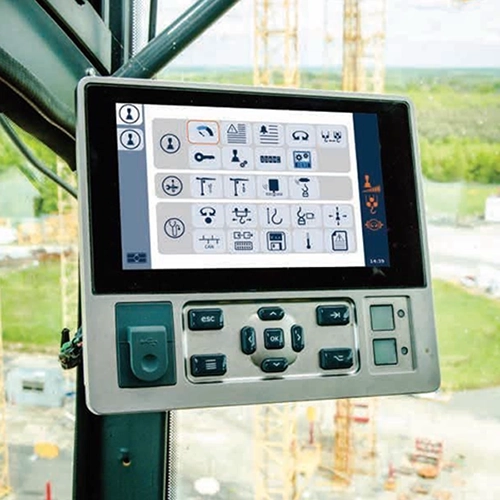

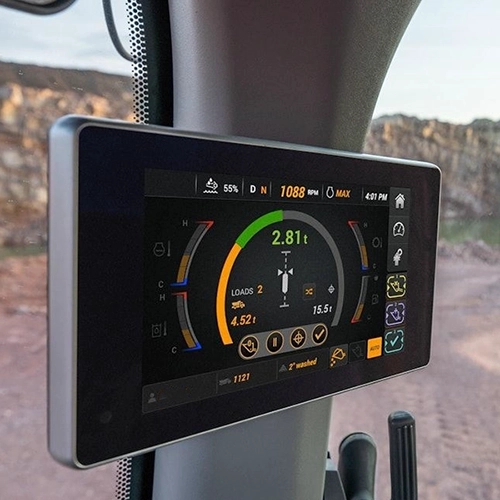

Náš 10,1-palcový 8-drôtový odporový dotykový panel je široko integrovaný do: rýpadiel a kolesových nakladačov a buldozérov a mobilných žeriavov a cestných valcov a betónových čerpadiel, banských zariadení a vrtných súprav a poľnohospodárskych strojov a priemyselných vysokozdvižných vozíkov atď.
Dotykový panel je len jednou súčasťou kompletného HMI systému. Aby sa zaručila roky bezproblémovej prevádzky v teréne, plne dotykový modul musí byť skonštruovaný tak, aby vyhovoval podmienkam prostredia na mieste.
| Požiadavka | Odporúčané špecifikácie / funkcie optimalizovaného dizajnu |
|
Široký rozsah prevádzkových teplôt (Stavebné stroje bežia celoročne v premenlivom podnebí) |
• Prevádzková teplota: -30°C ~ +80°C • Skladovacia teplota: -40°C ~ +85°C • Dotykový ovládač priemyselnej kvality • PET substráty odolné voči nízkym teplotám |
|
Vynikajúca odolnosť proti vibráciám a otrasom (Rýpadlá, cestné valce a vrtné súpravy vytvárajú konštantné mechanické vibrácie) |
• Zosilnená FPC konštrukcia • Štrukturálne lepidlo s vysokou pevnosťou • Konštrukcia uchytenia regulátora proti uvoľneniu • Konektory odolné voči vibráciám • Zosilnená flexibilná koncová kabeláž |
|
Predná vodotesná a prachotesná konštrukcia (Stavebné zariadenia sú vystavené na voľnom priestranstve) |
• Minimálne krytie predného panela: IP65 • Voliteľné vylepšené tesniace riešenie IP67 • Precízne skonštruované vodotesné tesnenia • Štruktúra tesnenia proti prachu na okrajoch • Zabudovaný dizajn odvodu vody • UV stabilizované povrchové materiály |
|
Spoľahlivá prevádzka rukavíc (Operátori v teréne často používajú rôzne rukavice) |
• Bezpečnostné pracovné rukavice • Kožené rukavice • Tepelné zimné rukavice • Gumené ochranné rukavice |
|
Predĺžená životnosť (Životnosť stavebných strojov zvyčajne presahuje 10 rokov) |
• Viac ako 35 miliónov dotykových aktivácií • Tvrdá povrchová úprava odolná voči poškriabaniu • PET vrstva odolná voči opotrebovaniu • UV odolné materiály • Flexibilné káble s dlhou životnosťou |
| Robustný výkon EMI / EMC | • Štruktúra tienenia EMI • Optimalizované usporiadanie uzemnenia • Integrovaný filtračný obvod • Stabilizovaný vstavaný firmvér • Komplexná ESD ochrana |
|
Čitateľnosť na slnku (Vonkajšie rozmiestnené zariadenia vyžadujú jasnú viditeľnosť na priamom slnečnom svetle) |
• Plná optická väzba • Anti-Glare (AG) povrchová úprava • Antireflexná (AR) vrstva • Párovanie LCD s vysokým jasom • Krycia šošovka odolná voči UV žiareniu • Potlačené vnútorné odrazy panelu |
|
Robustná mechanická konštrukcia (Stavebné vozidlá čelia nepretržitým nárazom, silnému znečisteniu prachom a olejom) |
• Odolný priemyselný predný rám • Zosilnený kovový montážny rám • Zosilnené montážne otvory • Prispôsobiteľná hrúbka tesnenia • Priemyselné konštrukčné lepenie • Ochranné vedenie pre flexibilné káble |
| Položka | Špecifikácia |
| Veľkosť | 10,1 palca |
| Dotyková technológia | 8-drôtový odporový |
| Rozhranie | USB/RS232/IIC |
| Tvrdosť povrchu | ≥3H |
| Priepustnosť svetla | ≥ 80 % |
| Prevádzková teplota | -30 °C ~ +80 °C |
| Aktivačná sila | Prispôsobiteľné |
| EMC | Priemyselný dizajn optimalizovaný pre EMC |
| ESD ochrana | V súlade s normami IEC |
| Klepnite na položku Životnosť | ≥35 miliónov aktivácií |
| Krycie sklo | K dispozícii na mieru |
| Ovládač | Priemyselná trieda |
| OEM / ODM | Plne podporované |
Každý model stavebných strojov má jedinečné montážne obmedzenia. SKY-TDM poskytuje komplexné možnosti prispôsobenia:
- Vlastné rozmery dotykového snímača
- Dizajn krycieho skla na mieru
- Sieťotlač a leptanie loga zákazníka
- Vývoj vodotesnej mechanickej konštrukcie
- Vlastné rozloženie a dĺžka FPC
- Výber konektora na mieru
- Možnosti viacerých rozhraní: USB / RS232 / I²C
- Služba optického lepenia
- Antireflexná a antireflexná vrstva
- Vylepšený dizajn tienenia EMI
- Zahustený vysokovýkonný PET film
- Ladenie parametrov regulátora pre širokú škálu teploty
- Zhoda s LCD panelmi s vysokým jasom
- Technická podpora konštrukcie mechanického rámu
Každý dotykový panel prechádza prísnym interným overením kvality:
- 100% testovanie funkčnosti
- Presnosť dotyku a kalibrácia linearity
- Kontrola vodotesného tesnenia
- Cyklický test pri vysokej / nízkej teplote
- Testovanie vibrácií a otrasov
- Testovanie odolnosti proti ESD
- Overenie EMI výkonu
- Kontrola optického vzhľadu
- Nepretržité testovanie starnutia
- Test nárazom pri páde obalu
Uistite sa, že produkty dorazia k zákazníkovi v perfektnom stave.
Ako profesionálny výrobca priemyselných dotykových obrazoviek ponúka SKY-TDM flexibilné OEM a ODM služby na jednom mieste prispôsobené potrebám zákazníkov. Vďaka rozsiahlym projektovým skúsenostiam v oblasti vysokovýkonných terénnych zariadení poskytujeme komplexné služby vrátane výberu LCD, dizajnu dotykového panela a optického spájania. S podporou viac ako 10-ročných výrobných skúseností v priemyselnom sektore zabezpečujeme stabilný dodávateľský reťazec a rýchlu technickú podporu. Okrem toho náš systém riadenia kvality certifikovaný podľa ISO úplne eliminuje akékoľvek popredajné obavy našich klientov.
Odpoveď: Pretože prevádzkové prostredie pre stavebné stroje je obzvlášť zložité a variabilné. V takýchto podmienkach ponúkajú odporové dotykové obrazovky vynikajúcu stabilitu v porovnaní s kapacitnými obrazovkami a zaisťujú spoľahlivú prevádzku v akomkoľvek náročnom prostredí.
A: Áno. S využitím materiálov pre vysoké teploty a priemyselných regulátorov podporuje prevádzku až do -30 °C. Ďalej je možné realizovať ďalšie nízkoteplotné ladenie podľa špecifických požiadaviek projektu.
A: Absolútne. Posilnením flexibilného tlačeného obvodu (FPC), použitím štrukturálnych lepidiel priemyselnej kvality a optimalizáciou montáže ovládača sa výrazne zlepšil jeho antivibračný výkon v aplikáciách ťažkých strojov.
A: Áno. Tlakom poháňaná odporová dotyková obrazovka funguje bez problémov s hrubými pracovnými rukavicami, dotykovými perami a inými nevodivými nástrojmi, ktoré si nevyžadujú žiadne ďalšie hardvérové úpravy.
Odpoveď: Plne prispôsobiteľné. Poskytujeme prispôsobené rozmery, vlastné rozhrania, krycie sklo na mieru, prispôsobené rozloženie káblov, tlač loga a komplexnú technickú podporu pre mechanickú integráciu.
A: Áno. Dotykový systém je postavený na priemyselnej architektúre EMC, integruje elektromagnetické tienenie, optimalizované uzemnenie a vstavanú ochranu ESD (Electrostatický výboj), aby sa zabezpečila stabilná prevádzka v prostredí vozidla s vysokým rušením.
Odpoveď: Dokonale sa hodí pre stavebné stroje, banské zariadenia, poľnohospodárske stroje, lesné vozidlá, priemyselné terénne vozidlá, námorné riadiace systémy a vonkajšie automatizačné zariadenia.
A: Áno. Okrem samostatných dotykových panelov ponúkame komplexné služby vrátane prispôsobenia LCD, optického spájania, integrácie riadiacej dosky, zákazkového krycieho skla a hotových zobrazovacích modulov prispôsobených špeciálne pre priemyselné a stavebné stroje.
Pripravené na spoľahlivý zdroj10,1 palcový 8 drôtový odporový dotykový panelpre vaše stavebné stroje? Pošlite nám svoje podrobné požiadavky vrátane špecifikácií veľkosti, rozhrania, stupňa tesnenia a teploty. SKY-TDM poskytuje flexibilné prispôsobenie, včasné odbery vzoriek a stabilnú hromadnú výrobu. Ak chcete začať diskusiu o projekte, kontaktujte nás.
